| MOQ: | Onderhandelen |
| Prijs: | negotiate |
| Standaardverpakking: | Karton |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000 stuks |
Tianxianwei TXW210001B0 is een cirkelvormige TFT-LCD-module met een diagonale grootte van 2,1 inch en een resolutie van 480 * 480 pixels. Deze module is uitgerust met ST7701S;Het omvat de functies van de controller en de bestuurder IC, ondersteunt RGB 18 BIT-interface en heeft een voedingsspanning (VDD) van 2,8 V tot 3,3 V, met een typische waarde van 3 V
De TXW210001B0 TFT LCD-module is in cirkelvormige modus met een helderheid van 450 nits (typische waarde).Het kan werken bij temperaturen van -20 °C tot +70 °C; Het opslagtemperatuurbereik is -30 °C tot +80 °C. Deze 2,1 inch TFT LCD-module wordt veel gebruikt in slimme huishoudelijke apparaten, slimme afstandsbedieningen, slimme draaiknoppen, onderwijs van kinderen,medische instrumenten, automotive intelligent interconnection en andere producten.
| Product: | cirkelvormig TFT-LCD 2,1 inch | Resolutie: | 480*480 punten |
|---|---|---|---|
| Interface: |
RGB 18 BIT |
Touchscreen: | zonder |
| Zichtrichting: | IPS (80/80/80/80) | Bestuurder IC: |
ST7701S |
| Pinnummer: | 40 pin's | Grootte van de module: |
56.18 maal 59.71 maal 2.2mm |
| Actief gebied: |
53.28mm Diameter |
Verbinding: |
Type aansluiting (aanpasbaar) |
| Oppervlakteverlichting: | 450 Cd/m2 (nitten) | Werktemperatuur | -20°C tot +70°C |
| LED-levensduur: | 30000 uur | Naleving: | CE- en FCC- en RoHS-conform |
2.1" inch Ronde TFT-LCD, Circulaire TFT-LCD 2.1" Tekening
Kenmerken van de achtergrondverlichtingseenheid
De achterlichtinstallatie is een kantverlichting met:4 De kenmerken van het achterlicht
worden weergegeven in de volgende tabellen.
|
Kenmerken |
Symbool |
- Min. |
Type |
Max, ik ben er klaar voor. |
Eenheid |
Notities |
|
Voorspanning |
VF |
2.8 |
|
3.2 |
V |
- |
|
Voorstroom |
Ik...F |
- Dat is... |
80 |
- |
mA |
- |
|
Luminansie(Met LCD) |
Lv |
|
450 |
- Dat is... |
cd/m2 |
- |
|
LED-levensduur |
N/A |
- Ik heb het niet. |
30,000 |
- Dat is... |
Hrs. |
Noot 1 |
Opmerking:
(1)De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25 mA/LED.
Beschrijving van de functie van de module
|
Pin nr. |
Symbool |
LCM Functioneel |
|
1 |
LEDA |
stroomvoorziening voor de achterlichtanode-invoerterminal. |
|
2 |
LEDK |
stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
|
3 |
LEDK |
stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
|
4 |
GND |
Power Ground |
|
5 |
VC1 |
POwer aanbod : 2.6V ~ 3,6V |
|
6 |
Reset |
Reset signaalinvoerterminal. |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
SDA |
Invoer-/uitvoersignaalpen |
|
10 |
SCK |
Seriële interfaceklok |
|
11 |
CS |
Chip selecteert signaalinvoerpin |
|
12 |
PCLK |
puntkloksignaal voor de werking van de RGB-interface. |
|
13 |
DE |
Gegevenssignalen voor de werking van de RGB-interface. |
|
14 |
VSYNC |
Verticaal (Frame) synchroniserend invoersignaal voor RGB-interface werking. |
|
15 |
HSYNC |
Horizontaal (linear) synchroniserend invoersignaal voor RGB-interface werking. |
|
16 tot 33 |
DB0~DB17 |
RGB-interface databus. |
|
34 |
GND |
Power Ground |
|
35 |
CTP_INT |
Touch paneel onderbrekingsuitgang |
|
36 |
CTP_SDA |
I2C-gegevens van het touchpaneel |
|
37 |
CTP_SCL |
Touchpaneel I2C-klok |
|
38 |
CTP_RST |
Touch paneel opnieuw instellen |
|
39 |
CTP_VCI |
Aanraakpaneel Stroomvoorziening 2,8 ~ 3,3 V |
|
40 |
GND |
Power Ground |

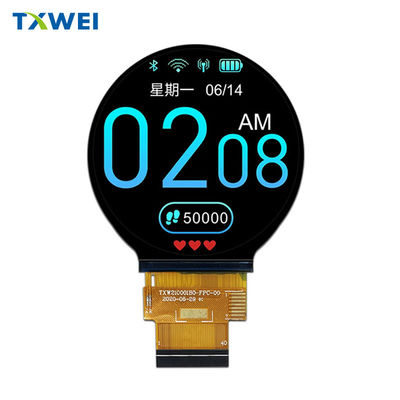

2.1" inch Ronde TFT-LCD, Circulaire TFT-LCD 2.1" Echt productbeeld
Zoekwoord:ronde tft 2.1, ronde 2,1 inch, cirkelvormige 2,1 inch LCD, cirkelvormige 2,1 inch LCD, cirkelvormige 2,1 inch LCD, cirkelvormige 2,1 inch LCD.1, cirkelvormig 2,1 tft-display, cirkelvormig 2,1 "tft-display, 2,1 inch cirkelvormig tft-display, cirkelvormig tft-display 2.1, tft display 2.1", 2,1 inch cirkelvormig tft scherm, 2,1 inch cirkelvormig tft scherm, 2,1 inch cirkelvormig tft scherm, cirkelvormig tft scherm 2.1, cirkelvormig TFT-scherm van 2,1 inch, rond TFT-scherm van 2,1", rond TFT-scherm van 2,1", rond TFT-scherm van 2,1", rond TFT-scherm van 2,1", rond TFT-scherm van 2,1", rond TFT-scherm van 2,1", rond TFT-scherm van 2,1", rond TFT-scherm van 2,1", rond TFT-scherm van 2,1".1 ¢
