DETAILS VAN DE PRODUCTEN

Thuis > Producten >

6.9 inch 280 * 1424 HDMI interface medische infusie pomp instrument instrument LCD-scherm

Producten

6.9 inch 280 * 1424 HDMI interface medische infusie pomp instrument instrument LCD-scherm

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000 stuks

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Modelnummer

TXW700120B0-HDMI

LCD-type:

meestal zwart

Aandrijfelement:

TFT-actieve matrix

Lumen graden:

500 cd/m2

Aantal pixels:

280*3RGB ((H) X1424 ((V)

Grootte:

Markeren:

6.9 inch VGA Driver Board

VGA Driver Board volkleurig

TFT LCD-het Schermmodule

Productbeschrijving

Over dit item.SFTO1190GX-7161AN

Het 7-inch TFT-LCD-scherm heeft de volgende belangrijkste specificaties:

Schermgrootte: 7 inch
Resolutie:280*1424pixels
Helderheid: 500 nits
Interface:HDMI
Kleurdiepte: 16.7M

Kenmerken en voordelen:

Schermgrootte: De diagonale afmeting van 7 inch maakt het geschikt voor verschillende toepassingen, waaronder industriële displays, handheld-apparaten en draagbare apparatuur.

Resolutie: met een resolutie van 280*1424 is het scherm geoptimaliseerd voor breedbeeldtoepassingen, waardoor duidelijkheid en detail goed zijn,Hoewel het niet zo hoog is als moderne displays in termen van pixeldichtheidDe unieke resolutieverhouding kan gunstig zijn voor specifieke UI-layouts en graphics.

Helderheid: een helderheidsniveau van 500 nits zorgt ervoor dat het scherm helder genoeg is voor gebruik in verschillende lichtomstandigheden, waaronder buitenomgevingen.Dit helderheidsniveau is gunstig voor leesbaarheid en zichtbaarheid.

HDMI-interface: het gebruik van de HDMI-interface is gebruikelijk in moderne displays, omdat deze een snelle gegevensoverdracht tussen het display en de controller mogelijk maakt.wat gunstig is voor het verminderen van de latentie en het verbeteren van de algehele prestaties.

Potentiële toepassingen:

Industriële monitoren: worden gebruikt in de productie en automatisering van machines of monitoringsystemen.
Mobiele apparaten: kunnen worden gebruikt in tablets, handheld apparaten of draagbare gadgets waar grootte en gewicht van cruciaal belang zijn.
Automotive Displays: nuttig in dashboards van auto's voor het weergeven van informatie in een compacte vorm.

Ontwerpoverwegingen:

Zorg voor compatibiliteit met de grafische uitvoercapaciteiten van het apparaat.
Beoordeling van de energiebehoeften om een efficiënte werking te garanderen, met name voor apparaten op batterij.
Denk aan het ontwerp van de rand om het schermoppervlak te maximaliseren en tegelijkertijd de structurele integriteit te behouden.

Conclusie:

Dit type scherm kan een breed scala aan toepassingen bedienen dankzij de evenwichtige specificaties van grootte, resolutie, helderheid en interface.het is essentieel om te overwegen hoe deze parameters aansluiten bij de beoogde toepassing en de vereisten van de gebruiker.

Kenmerken

- Nee, dat is niet waar.	Posten	Specificatie	Eenheid
1	Panelgrootte	7.0 ️	Inch
2	Aantal pixels	280*1424	pixels
3	Actief gebied	33.6 ((H) x 170.88 ((V)	mm
4	Pixel Pitch	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	Uitlegdimensie	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	Aantal kleuren	16.7M	-
7	Afbeeldingsmodus	Transmissie-modus, normaal zwart	-
8	Zichtrichting	Volledige weergave	-
9	Afbeeldingsformaat	RGB verticale strook	-
10	Oppervlaktebehandeling	Glanzers	-
11	Interface	HDMI	-
12	Achterlicht	Witte LED	-
13	Operatietemperatuur	-30 tot 80	°C
14	Bergingstemperatuur	-30 tot 80	°C
15	Spanning	5v	g

Mechanische tekening

6.9 inch 280 * 1424 HDMI interface medische infusie pomp instrument instrument LCD-scherm 0

6.9 inch 280 * 1424 HDMI interface medische infusie pomp instrument instrument LCD-scherm 1

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 20	+ 70	°C
LCM-opslagtemperatuur	T_STG	-30	+ 80	°C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH)	T_OPR	- 20	+ 70	°C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH)	T_STG	-30	+ 80	°C
Vochtigheid	RH	- Dat is...	90	%

Kenmerken van de achtergrondverlichtingseenheid

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	14	- Dat is...	16	V	- Dat is...
Voorstroom	Ik..._F	- Dat is...	80	- Dat is...	mA	- Dat is...
Lichtsterkte ((Met LCD+CTP)	Lv	- Dat is...	450	- Dat is...	cd/m²	- Dat is...
LED-levensduur	N/A	- Dat is...	20,000	- Dat is...	Hrs.	Noot 1

Beschrijving van de functie van de module

Pin nr.	Symbool	LCMFunctioneel
1	GND	Op de grond.
2	NC	Geen verbinding.
3	LEDA	Stroomvoorziening voor anode-invoer van LED-achterlicht.
4	LEDA	Stroomvoorziening voor anode-invoer van LED-achterlicht.
5	NC	Geen verbinding.
6	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
7	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
8	NC	Geen verbinding.
9	GND	Op de grond.
10	NC	Geen verbinding.
11	NC	Geen verbinding.
12	NC	Geen verbinding.
13	NC	Geen verbinding.
14	NC	Geen verbinding.
15	NC	Geen verbinding.
16	NC	Geen verbinding.
17	GND	Op de grond.
18	NC	Geen verbinding.
19	GND	Op de grond.
20	GND	Op de grond.
21	Reset	Reset Signal input pin.
22	VDD	Stroomvoorziening voor LCD.
23	STBYB	Stand-by-modus, normaal hoog getrokken.
24	NC	Geen verbinding.
25	GND	Op de grond.
26	D0P	Positieve polariteit van laagspanningsdifferentieel 0-signaal
27	D0N	Negatieve polariteit van laagspanningsdifferentieel 0-signaal
28	GND	Op de grond.
29	D1P	Positieve polariteit van laagspanningsdifferentiële gegevens 1 signaal
30	D1N	Negatieve polariteit van laagspanningsdifferentiële gegevens 1 signaal
31	GND	Op de grond.
32	CLKP	Positieve polariteit van het laagspanningsdifferentiële kloksignaal
33	CLKN	Negatieve polariteit van het laagspanningsdifferentiële kloksignaal
34	GND	Op de grond.
35	D2P	Positieve polariteit van laagspanningsdifferentiële gegevens 2 signaal
36	D2N	Negatieve polariteit van laagspanningsdifferentiële gegevens 2 signaal
37	GND	Op de grond.
38	D3P	Positieve polariteit van laagspanningsdifferentiële gegevens3signaal
39	D3N	Negatieve polariteit van laagspanningsdifferentiële gegevens3signaal
40	GND	Op de grond.

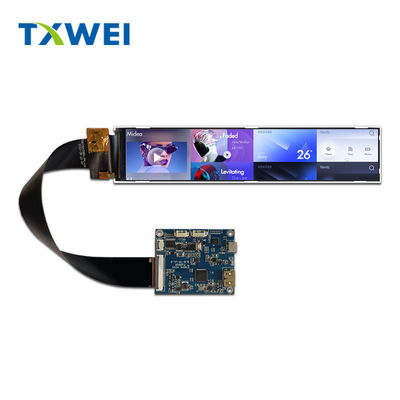

Productbeeld
