2.76-inch 480 * 480 RGB Ronde TFT LCD-module met RGB 18 BIT-interface

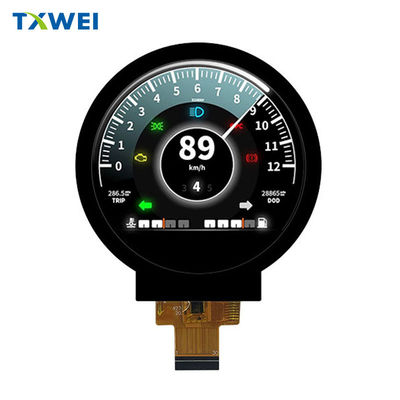

2.76-inch 480 * 480 RGB Ronde TFT LCD-module met RGB 18 BIT-interface

MOQ: Onderhandelen
Prijs: negotiate
Standaardverpakking: Karton
Leveringstermijn: 16
Betalingswijze: L/C TT D/P
Toeleveringskapaciteit: 10000 stuks
Detailinformatie
Plaats van herkomst
Guangdong, China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Modelnummer
TXW276001B0-GP
PIXELhoogte (W*H):
0.1461*0.1461
Lumen graden:
550 cd/m2
Grootte:
2.76
Aantal pixels:
480*3RGB ((H) X480 ((V)
LCD-type:
meestal zwart
Actief gebied:
70.128
Markeren:

Aangepaste VGA Driver Board

,

Circulaire VGA-chauffeursbord

,

Mipi lcd-scherm van 2

Productbeschrijving



2.76 inch TFT LCD Display China fabrikant leverancier, 2,76 inch Ronde TFT LCD module met 550 Nits Helderheid

TXW276001B0-GP is een 2,76-inch rond volkleurig TFT-LCD-scherm met capacitieve touch full fit, resolutie 480 * 480, IPS full angle high definition highlight display effect,breedte temperatuur -30+80 werktemperatuur, ondersteunt aangepaste schermhelderheid, FPC-structuur, touch- en achtergrondlichtstructuur, ondersteunt RGB565/666/888 en MIPI-interface


Toepassing

Dit product wordt veel gebruikt in slimme apparaten, keukenapparaten, instrumenten, beveiligingstoegangscontrole, onderwijs voor kinderen, medische apparatuur,Intelligente interconnectie voor de automobielindustrie en andere producten



Voordelen van het product
1.IPS volledige kijkhoek ((80/80/80/80). Erg goede kijkhoek. Perfect voor verschillende soorten toepassingen, ongeacht op de top, of op de tafel, of gebruikt handheld, enz.
2Uitstekende weergave van achtergrondkleur, lichtsterkte, kijkhoek en intensiteit, enz.
3Een andere verion voor 2,76 inch, kan worden gebruikt bij een hoge temperatuur van -30 °C tot +80 °C
4.Flexibel te hebben met of zonder resistief touchscreen. We kunnen ook voor klanten gepersonaliseerde CTP ((capacitive touch panel) ontwerpen. FPC is ook aanpasbaar.
5Een goedkope oplossing van dezelfde soort in de LCD-industrie.
6Makkelijk te installeren en onderhouden.



Product: 2.76 inch Ronde IPS TFT LCD Resolutie: 480x480 punten
Interface:

RGB 18 BIT

Werktemperatuur -30°C tot +80°C
Opbergtemp.: -30°C tot +80°C Zichtrichting: Alle gezichtshoeken (85/85/85/85)
Touchscreen: - Jawel. Bestuurder IC:

ST7701S

Pinnummer: 40 PINS

Structuur van het touchscreen

G+F

Touch Driver IC:

CST830

Touch Interface:

IIC

Lumen graden:

550 cd/m2

Naleving: CE- en FCC- en RoHS-conform










2.76 inch TFT LCD Display China fabrikant leverancier, 2.76 inchRondTFT-LCD-module met helderheid 550 nits



2.76-inch 480 * 480 RGB Ronde TFT LCD-module met RGB 18 BIT-interface 0





2.76-inch 480 * 480 RGB Ronde TFT LCD-module met RGB 18 BIT-interface 1













Beschrijving van de functie van de module



  Symbool LCM functioneel
1 LEDA Stroomvoorziening voor de anode-invoerterminal voor achterlicht
2-3 LEDK stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
4 GND Power Ground
5 VCI2.8V Stroomvoorziening voor LCD.
6 Reset 2,8V Reset signaalinvoerterminal.
7-8 NC NC
9 SDA Invoer-/uitvoersignaalpen
10 SCLK Serial clock signaal.
11 CS Chip selecteer signaalinput pin
12 DCLK Puntkloksignaal voor de werking van de RGB-interface

13

DE Gegevenssignalen voor de werking van de RGB-interface.
14 VSYNC VSYNC Vertical (Frame) synchroniserend invoersignaal voor RGB-interface-operatie.
15 HSYNC Horizontaal (linear) synchroniserend invoersignaal voor RGB-interface werking.
16 tot 33 DB0-DB17 RGB-interface databus.
34 GND Power Ground
35 CTP_INT Touch paneel onderbrekingsuitgang
36 CTP_SDA I2C-gegevens van het touchpaneel
37 CTP_SCL Touchpaneel I2C-klok
38 CTP_RST Touch paneel opnieuw instellen
39 CTP_VCI Aanraakpaneel Stroomvoorziening 2,8 ~ 3,3 V
40 GND Power Ground



EenBsoluutMmaximaalRaanpak



Kenmerken Symbool - Min. Max, ik ben er klaar voor. Eenheid
LCM-operatietemperatuur TOPR - 20 + 70 °C
LCM-opslagtemperatuur TSTG -30 + 80 °C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH) TOPR - 20 + 70 °C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH) TSTG -30 + 80 °C
Vochtigheid RH - 90 %


Kenmerken van de achtergrondverlichtingseenheid



Kenmerken Symbool - Min. Type Max, ik ben er klaar voor. Eenheid Notities
Voorspanning VF 5.4 - Dat is... 6.6 V -
Voorstroom Ik...F - Dat is... 80 - mA -
Lichtsterkte ((Met LCD+CTP) Lv   TBD - Dat is... cd/m2 -
LED-levensduur N/A - Ik heb het niet. 30,000 - Dat is... Hrs. Noot 1


REliabiliteitstestpunt



1 Hoogtemperatuuropslag +80°C / 96H

1Functioneel onderzoek is in orde.

Gebrek aan segment, kort, onduidelijk segment, niet-weergave.

Het is niet toegestaan dat het scherm abnormaal wordt weergegeven en dat vloeibare kristallen lekken.

2Geen laag.

Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.





2 Laagtemperatuuropslag -30°C / 96H
3 High Tempe. +70°C / 96H
4 - Langdurige werking. -20°C / 96H
5 Hoge temperatuur/vochtigheidsopslag 60°C x 90%RH / 96H
6 Warmte- en koude-schok Statische toestand, -20°C ((30min) ~70°C (30min),10 cycli







2.76 inch TFT LCD-module met een helderheid van 550 Nits



2.76-inch 480 * 480 RGB Ronde TFT LCD-module met RGB 18 BIT-interface 2

2.76-inch 480 * 480 RGB Ronde TFT LCD-module met RGB 18 BIT-interface 3

Belangrijkste kenmerken
  • aanpasbaarCapacitieve touchscreen: dit touchpaneel maakt gebruik van capacitieve technologie om een zeer responsieve en nauwkeurige tastbeleving te bieden.
  • Hoge resolutie: met een resolutie van 480*3RGB ((H) X480 ((V) levert dit touchpaneel heldere en scherpe beelden.
  • Multi-Touch functie: het paneel ondersteunt multi-touch gebaren voor een intuïtievere en efficiëntere tastbeleving.
  • Breed compatibel: Het touchpaneel is compatibel met verschillende besturingssystemen, waardoor het geschikt is voor een verscheidenheid aan apparaten.
  • Gebruikersvriendelijk ontwerp: het paneel is ontworpen met de gebruiker in het achterhoofd, met gebruiksvriendelijke bedieningselementen en een intuïtieve interface.
  • Eenvoudige installatie: het touchpaneel kan gemakkelijk worden geïnstalleerd en geïntegreerd in verschillende apparaten en systemen.
  • Duurzaam materiaal: Dit touchpaneel is gemaakt van hoogwaardige materialen en is zo gebouwd dat het duurzaam is en vaak gebruikt kan worden.





Zoekwoord: tft 2.76, tft2.76"2.76tft LCD,2.76"tft lcd,2.76Inch LCD, TFT LCD2.76,2.76tft-display,2.76"tft display,2.76inch tft display, tft display2.76, tft display2.76"2.76inch TFT-scherm,2.76"tft scherm,2.76inch TFT-scherm, TFT-scherm2.76TFT-scherm2.76inch, TFT-scherm2.76"2.76inch tft,2.76"inches TFT lcd,2.76"inch TFT lcd scherm,2.76"tft scherm,2.76¥ inch LCD-display, LCD-display2.76
