| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |
| Product: | 2.0" TFT LCD | Touchscreen: | Zonder touchscreen (aanpasbaar) |
|---|---|---|---|
| Resolutie: | 240x320 punten | Afmeting van het dekselglas: | Zonder (aanpasbaar) |
| Zichtrichting: | 12:00 | Interface: |
SPI 4 BIT-interface |
| Pinnummer: | 10 pinnen | Verbinding: | Verstopping (aanpasbaar) |
| Oppervlakteverlichting: | 600 Cd/m2 ((nits) | LED-levensduur: | 30000 uur |
| Bestuurder IC: | ST7789V | Naleving: | CE- en FCC- en RoHS-conform |
2.0" TFT LCD Display Tekening
Beschrijving van de functie van de module
| Pin nr. | Symbool | Functioneel |
| 1 | GND | POwer Ground |
| 2 | VCC | stroomvoorziening voor DC/DC-circuits |
| 3 | Reset | Herstel signaalinvoerterminal.‘L’. |
| 4 | CS | Chip selecteert signaalinvoerpin |
| 5 | D.C. | Register selectie signaal. |
| 6 | WR | Schrijf strobe signaal. |
| 7 | RD | Strobe-signaal. |
| 8 | SDA | Serial data input/output pin. |
| 9 | LED'sEen | stroomvoorziening voor de achterlichtanode-invoerterminal. |
| 10 | LED'sK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | +60 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 70 | °C |
| Vochtigheid | RH | - Dat is... | 90 | % |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichting met 3 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 2.8 | - Dat is... | 3.0 | V | - |
| Voorstroom | Ik...F | - Dat is... | 60 | - Dat is... | mA | - |
| Luminance ((met LCD) | Lv | - Dat is... | TBD | - Dat is... | cd/m2 | - |
| LED-levensduur | N/A | - Dat is... | 30,000 | - Dat is... | Hrs. | Noot 1 |
Opmerking:
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +70°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +60°C / 96H | |
| 4 | - Langdurige werking. | -20°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli |

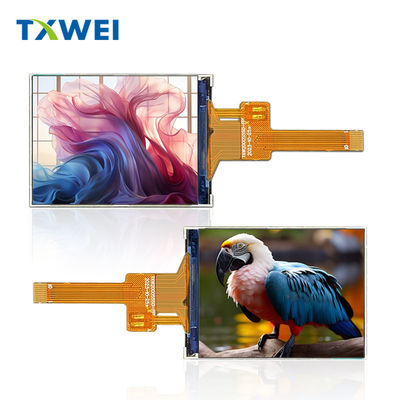

2.0" TFT LCD Display Echt productbeeld
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
Fabrieksfaciliteiten en certificaten
Waarom ons kiezen?
1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?Tian Xianweikan voldoen aan uw aangepaste LCD-eisen.
2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?Tian Xianweikan een aangepaste en standaard touchscreen leveren, waaronder resistieve en capacitieve multi-touch oplossingen, waaronder ook lucht- en optische binding.
3- Verbintenis tot kwaliteitsbetrouwbaarheid
Tian Xianweiis gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, CE,FCC en andere milieuregels in de wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..
Zoekwoord: tft 2,0", 2,0 tft lcd, 2,40" tft lcd, 2,0 inch tft lcd, tft lcd 2.02,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft lcd display, 2,0" tft screen, 2,0" tft screen, 2,0" tft screen, 2,0" tft screen,,2,0 inch LCD-scherm
Het TFT-LCD-scherm is een geavanceerde displaymodule met uitzonderlijke visuele prestaties en geavanceerde technologie voor een breed scala aan toepassingen.Dit scherm van hoge kwaliteit is ontworpen om gebruikers een ongeëvenaarde kijkbeleving te bieden, met een aantal indrukwekkende kenmerken die het onderscheidt van andere LCD-schermen op de markt.
Het TFT-LCD-scherm beschikt over een hoge resolutie van 240*3RGB ((H) X320 ((V), waardoor elk beeld en video dat wordt weergegeven kristalhelder en scherp is.gebruikers kunnen genieten van levendige en levensechte kleurenHet TFT Active Matrix-aandrijfelement zorgt ervoor dat het scherm zijn hoogwaardige weergave behoudt, zelfs tijdens snel bewegende scènes.
Het TFT-LCD-scherm maakt gebruik van geavanceerde TFT-technologie (dunne filmtransistor), die snellere responstijden en een beter contrast en kleurafdruk biedt.Dit resulteert in een realistischer en dynamischer visuele ervaring, waardoor het ideaal is voor games, videobewerking en andere grafische taken.
Het TFT-LCD-scherm is ontworpen met de gebruiker in het achterhoofd en biedt een gebruiksvriendelijke interface en eenvoudige bedieningselementen voor een gemakkelijke navigatie.De 10 Lcm pin n count zorgt voor een gemakkelijke verbinding en compatibiliteit met een verscheidenheid aan apparaten, waardoor het een veelzijdige en handige displayoptie is voor elke opstelling.
Met een helderheid van 600 cd/m2 zorgt het TFT-LCD-scherm ervoor dat de afbeeldingen altijd helder en helder zijn, zelfs in goed verlichte omgevingen.Dat betekent dat kleuren en details consistent blijven., ongeacht waar je het scherm bekijkt.
Het TFT-LCD-scherm is ontworpen om energiezuinig te zijn en verbruikt minder stroom dan traditionele LCD-schermen, waardoor het een milieuvriendelijke keuze is.maar vermindert ook de koolstofvoetafdruk van uw installatie.
Het TFT-LCD-scherm is een top-of-the-line display module die uitzonderlijke visuele prestaties, geavanceerde technologie en gebruiksvriendelijk ontwerp biedt.en energie-efficiëntieDit is een uitstekend scherm voor een breed scala aan toepassingen, van gaming en entertainment tot professioneel en industrieel gebruik.
| Artikel 1 | Sandardwaarde | Eenheid |
| Modelnummer | TXW200055S0 | |
| grootte | 2.0 | Inches |
| LCD-type | Normaal zwart | - Dat is... |
| Aandrijfelement | TFT-actieve matrix | - Dat is... |
| Aantal pixels | 240*3RGB ((H) X320 ((V) | Puntjes |
| Pixel-arrangement | RGB-strook | - Dat is... |
| Pixelpitch (W*H) | 0.1275*0.1275 | mm |
| Actief gebied | 30.6(H) *40.8 (V) | mm |
| Mechanische contourgrootte ((W*H*T) | 34.6*47.83*2.1 | mm |
| Zichtrichting | Alle klokken | - |
| LCM Driver IC | ST7789V | - |
| LCM-interface | SPI 4 BIT-interface | - |
| Lcm pin n tellen | 10 | |
| LED-achterlicht | 3 | stuks |
| Achterlichtstroom | 60 | mA |
| Backlightspanning | 2.8-3.3 | V |
| werkende temperatuur | -20+70 | °C |
| opslag temperatuur | -30+80 | °C |
| Lumen graden | 600 | cd/m2 |
Welkom in de wereld van TXWEI TFT LCD-schermen - de perfecte display oplossing voor een breed scala van toepassingen.veelzijdige en betaalbare LCD-panelen zijn ontworpen om uitstekende prestaties te leveren, duurzaamheid en betrouwbaarheid.
Het TXWEI TFT LCD-scherm is geschikt voor verschillende toepassingen en scenario's, waaronder, maar niet beperkt tot:
Het TXWEI TFT-LCD-scherm is een veelzijdige en waardevolle aanvulling op elk apparaat of apparaat.
