TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm

TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm

MOQ: negotiate
Prijs: negotiate
Standaardverpakking: cardboard
Leveringstermijn: 16
Betalingswijze: L/C TT D/P
Toeleveringskapaciteit: 10000pcs
Detailinformatie
Place of Origin
Guangdong,China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Modelnummer
TXW200069s0
werktemperatuur:
-20+70
LCD-type:
meestal zwart
Aandrijfelement:
TFT-actieve matrix
Lumen graden:
400 cd/m2
Grootte:
2.0
Aantal pixels:
240*3RGB ((H) X320 ((V)
Pixel-arrangement:
RGB-strook
Markeren:

240x320 TFT LCD-het Scherm

,

2.0 ′′ TFT-LCD-scherm

Productbeschrijving

Tianxianwei TXW200069S0 is een cirkelvormig IPS-type TFT-LCD-scherm met een diagonale grootte van 2,0 inch en een resolutie van 240x320 pixels.



Product snelle details:

1LCD Grootte: 2,0 ′′ TFT

2Resolutie: 240x320 punten

3. Zienhoek: Alle

4De afmetingen van de contour: 35,7*51,2*2,33 mm.

5- Bestuurder IC: ST7789V

6Interface type: SPI+MCU

7. Touch Panel: zonder Touch Panel (aanpasbaar)

8Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C



Product: 2.0" TFT-LCD Touchscreen: Zonder touchscreen (aanpasbaar)
Resolutie: 240x320 punten Zichtrichting: Alle
Interface: SPI+MCU-interface Pinnummer: 30 pin's
Verbinding: FPC-type verbinding Oppervlakteverlichting: 400 Cd/m2
Werktemperatuur -20°C tot +70°C Naleving: CE&FCC & RoHS-conform






Toepassingsprogramma
Deze 2,0-inch TFT LCD-module wordt veel gebruikt in elektrische voertuiginstrumenten, handheld PDA's, medische apparatuur, automotive elektronica, huishoudelijke apparaten, rijrecorders, kindercamera's,sport DV, en meer.


Voordelen van het product

1.IPS volledige kijkhoek ((80/80/80/80). Erg goede kijkhoek. Perfect voor verschillende soorten toepassingen, ongeacht het opzetten, of op de tafel, of gebruikt handheld, enz.

2Uitstekende weergave van achtergrondkleur, lichtsterkte, kijkhoek en intensiteit, enz.

3.Hoog kwaliteitsniveau voor industriële en medische toepassingen.

4.Flexibel te hebben met of zonder resistief touchscreen. We kunnen ook voor klanten gepersonaliseerde CTP ((capacitive touch panel) ontwerpen. FPC is ook aanpasbaar.

5.prijsconcurrerende oplossing met een goede kwaliteit onder dezelfde soorten in de LCD-industrie.

6Makkelijk te installeren en onderhouden.







"2" inch LCD touch module tekening



TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm 0



TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm 1







Beschrijving van de functie van de module



Pin nr. Symbool Functioneel
1 GND POwer Ground
2 VCI stroomvoorziening voor DC/DC-circuits2.8- Drie.3V)
3-4 IM2-IM1

TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm 2

TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm 3

5 Reset Herstel signaalinvoerterminal. L .
6 CS Chip selecteert signaalinvoerpin
7 RS Vertoon van gegevens/opdrachtkeuzepin
8 WR Schrijf in MCU parallel interface.
9 RD READ-gegevens op de stijgende rand.
10 SDA Serial data input/output pin.
11 DB0 MCU parallelle interface data kabel.
12 DB1 MCU parallelle interface data kabel.
13 DB2 MCU parallelle interface data kabel.
14 DB3 MCU parallelle interface data kabel.
15 DB4 MCU parallelle interface data kabel.
16 DB5 MCU parallelle interface data kabel.
17 DB6 MCU parallelle interface data kabel.
18 DB7 MCU parallelle interface data kabel.
19 SDO Serial data output pin.
20 LED'sEen stroomvoorziening voor de achterlichtanode-invoerterminal.
21 LED'sK1 stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
22 LED'sK2 stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
23 LED'sK3 stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
24 LED'sK4 stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
25 GND POwer Ground
26 CTP-RST ((NC)) Niet verbonden
27 CTP-SCL ((NC)) Niet verbonden
28 CTP-SDA ((NC)) Niet verbonden
29 CTP-INT (NC) Niet verbonden
30 GND POwer Ground





EenBsoluutMmaximaalRaanpak



Kenmerken Symbool - Min. Max, ik ben er klaar voor. Eenheid
LCM-operatietemperatuur TOPR - 20 + 70 °C
LCM-opslagtemperatuur TSTG -30 + 80 °C
Vochtigheid RH 10 90 %





Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 4 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.



Kenmerken Symbool - Min. Type Max, ik ben er klaar voor. Eenheid Notities
Voorspanning VF 2.8 - Dat is... 3.2 V - Dat is...
Voorstroom Ik...F - Dat is... 80 - Dat is... mA - Dat is...
Luminance ((met LCD) Lv - Dat is... 400 - Dat is... cd/m2 - Dat is...
LED-levensduur N/A - Dat is... 30,000 - Dat is... Hrs. Noot 1



Opmerking:
De LED-levensduur wordt gedefinieerd als de helderheid van de module daalt tot 50% van de oorspronkelijke helderheid bij IL=20mA/LED. De LED-levensduur kan worden verkort als de werkende IL groter is dan 25mA/LED

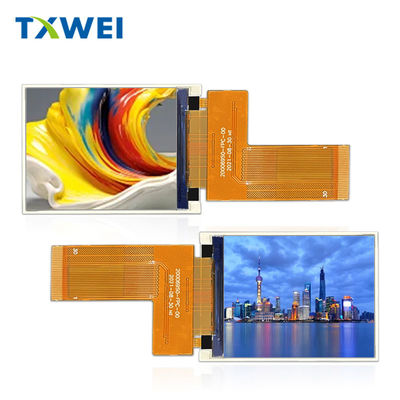

2.0" Inch Touch LCD MODULE Echte PRODUCT DEMOSTRATIE
TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm 4
TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm 5
TFT-LCD-scherm 2.0" inch 240x320 IPS-type Volle kijkhoek Met SPI+MCU-interface en ST7789V IC TFT-LCD-scherm 6

Zoekwoord: tft 2.0", 2.0 tft lcd, 2.0 tft lcd, 2.0 inch tft lcd, tft lcd 2.02,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft display, 2,0" tft lcd display, 2,0" tft screen, 2,0" tft screen, 2,0" tft screen,,2,0 inch LCD-scherm
