2 inch 240x320 IPS-typeMCU 8 BITInterface TFT-LCD-scherm Product Inleiding
Tian Xianwei TXW200053S0is een diagonaal groot 2,0 ′′ rond IPS-type TFT LCD-scherm met een resolutie van 240 x 320 pixels.
1Dit 2 inch TFT LCD is een IPS TFT display.
2Dit 2-inch LCD-scherm heeft een resolutie van 240 x 320 punten.
3Dit 2-inch TFT-scherm heeft een volledige kijkhoek en het kijkhoekbereik in elke richting is tot 85 graden.
4De totale afmetingen van dit 2 inch TFT-scherm zijn 34,6*47,83*2,1 mm.
5Dit TFT-scherm 2 " ingebouwde bestuurder IC ST7789V.
6Dit 2 inch TFT LCD scherm is ontworpen met MCU 8 BIT interface.
7Dit TFT-scherm van 2 inch is zonder touchscreen, CTP en RTP kunnen worden aangepast volgens de vereisten.
8Deze 2-inch TFT LCD kan werken bij temperaturen van -20°C tot +70°C; de opslagtemperatuur is -30°C tot +80°C
| Product: | 2.0" TFT-LCD | Touchscreen: | Zonder touchscreen (aanpasbaar) |
|---|---|---|---|
| Resolutie: | 240x320 punten | Zichtrichting: | Alle |
| Interface: |
MCU 8 BIT |
Pinnummer: | 22 pinnen |
| Verbinding: | ZIF-type | Oppervlakteverlichting: | 400 Cd/m2 |
| Werktemperatuur | -20°C tot +70°C | Naleving: |
CE&FCC & RoHS-conform |
Toepassing
Deze 2,0 ′′ TFT LCD-module wordt veel gebruikt in elektrisch voertuig instrumentenpaneel, handheld PDA, medische apparatuur, automotive elektronica, huishoudelijke apparaten, rijrecorder, kindercamera, sport DV,enz.
2 inch 240x320 IPS-typeMCU 8 BITInterface TFT LCD-scherm Producttekening
Beschrijving van de functie van de module
| Pin nr. | Symbool | Functioneel | Notities |
| 1 |
Een |
stroomvoorziening voor de achterlichtanode-invoerterminal. | |
| 2 |
K |
stroomvoorziening voor de ingangsterminal van de achterlichtkathode. | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | stroomvoorziening voor het I/O-circuit1,8 V | |
| 6 | VCC | stroomvoorziening voor DC/DC-circuits2,8 V | |
| 7 | D7 | MCU-parallellinterface-gegevensbus | |
| 8 | D6 | MCU-parallellinterface-gegevensbus | |
| 9 | D5 | MCU-parallellinterface-gegevensbus | |
| 10 | D4 | MCU-parallellinterface-gegevensbus | |
| 11 | D3 | MCU-parallellinterface-gegevensbus | |
| 12 | D2 | MCU-parallellinterface-gegevensbus | |
| 13 | D1 | MCU-parallellinterface-gegevensbus | |
| 14 | D0 | MCU-parallellinterface-gegevensbus | |
| 15 | RD | Lees in staat stellen in 8080 MCU parallel interface | |
| 16 | WR | Schrijven in MCU parallelle interface | |
| 17 | RS | Vertoon van gegevens/opdrachtkeuzepin in parallelle interface | |
| 18 | CS | Chip selecteert signaalinvoerpin | |
| 19 | TE | Het scheuren van de uitgangsspeld om de MPU te synchroniseren met het schrijven van het frame | |
| 20 | Reset |
Herstel signaalinvoerterminal.‘L’. |
|
| 21 | GND | POwer Ground | |
| 22 | GND | POwer Ground |
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | +60 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 70 | °C |
| Vochtigheid | RH | 10 | 90 | % |
TFT D.C.Ckenmerken
| Kenmerken | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie |
| Stroomtoevoerspanning 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | - Dat is... |
| Stroomtoevoerspanning 2 | VDD | 2.5 | 2.8 | 3.3 | V | - Dat is... |
| Stroomtoevoerspanning 3 | VDD3 | - Dat is... | - Dat is... | - Dat is... | V | - Dat is... |
| Stroomvoorziening voor MTP | VPP | - Dat is... | - Dat is... | - Dat is... | V | - Dat is... |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met 3 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 2.8 | - Dat is... | 3.2 | V | - Dat is... |
| Voorstroom | Ik...F | - Dat is... | 60 | - Dat is... | mA | - Dat is... |
| Lichtsterkte ((Met LCD+CTP) | Lv | - Dat is... | 500 | - Dat is... | cd/m2 | - Dat is... |
| LED-levensduur | N/A | - Dat is... | 30,000 | - Dat is... | Hrs. | Noot 1 |
Opmerking:
De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25 mA/LED.
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +70°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +60°C / 96H | |
| 4 | - Langdurige werking. | -20°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~60°C (30min),50 cycli |

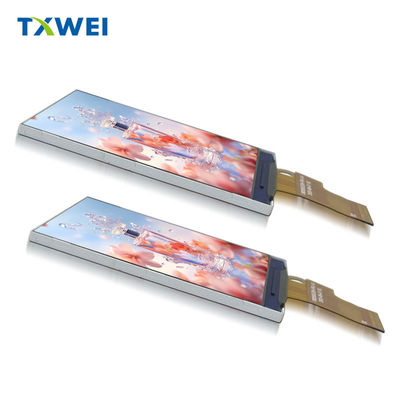

Productbeeld
