DETAILS VAN DE PRODUCTEN

Thuis > Producten >

2.4 inch geprojecteerd capacitieve touch display, capacitieve multi touch paneel 240x320 punten

Producten

2.4 inch geprojecteerd capacitieve touch display, capacitieve multi touch paneel 240x320 punten

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Modelnummer

TXW240091S0-CTP

LCD-type:

meestal zwart

Grootte:

Pixel-arrangement:

RGB-strook

Aandrijfelement:

TFT-actieve matrix

werktemperatuur:

-20+70

Actief gebied:

36,72 * 48,96

Lumen graden:

600 cd/m2

Aantal pixels:

240*320

Markeren:

2.4 inch TFT-LCD-display

240*320 Touch TFT LCD scherm

Productbeschrijving

2.4 inch TFT LCD met PCAP Touch Screen Beschrijving

2.4 inch QVGA 240x320 Dots TFT LCD Display MCU-interface met PCAP geprojecteerde capacitieve touch

TXW240091S0-CTP is een 2,4 inch 8/16 bit MPU interface QVGA TN type TFT-LCD module met een capacitieve touchscreen (CTP).De resolutie is 240x320 pixelsDeze 2,4 inch TFT-displaymodule heeft een controller IC ST7789, ondersteunt MPU-interface en CTP is I2C-interface. De helderheid is 600cd/m2, het werktemperatuurbereik is -20~+70 °C,en het opslagtemperatuurbereik is -30 ~ + 80 °CDit ontwerp is zeer geschikt voor handheld FRID display, instrument display, medische apparatuur display, huishoudelijke apparatuur display, industriële apparatuur display, rijrecorder,fotoapparatuur, enz. De voedingsspanning (VCC) voor het aandrijven van het LCD-paneel is 3 V.

Product:	2.4 inch CTP TFT LCD	Resolutie:	240x320 punten
Touchscreen:	Met CTP	Afmeting van het dekselglas:	Aanpasbaar
Omvang van de contour:	46.32 maal 63.86 maal 3.67mm	Zichtrichting:	Alle klokken
Interface:	8/16 bit MCU + I2C (PCAP)	Pinnummer:	40 pin's
LCM Driver IC:	De volgende categorieën zijn bedoeld:	Oppervlakteverlichting:	600 Cd/m2 ((nits)
LED-levensduur:	30000 uur	Naleving:	CE & FCC& RoHS-conform

Waarom ons kiezen?

1We leveren LCD Display op maat oplossing

Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?Tian Xianweikan voldoen aan uw aangepaste LCD-eisen.

2. Totaal oplossingen voor touchscreen en display

Maak je je zorgen over het monteren van het touchscreen en het scherm?Tian Xianweikan een aangepaste en standaard touchscreen leveren, waaronder resistieve en capacitieve multi-touch oplossingen, waaronder ook lucht- en optische binding.

3- Verbintenis tot kwaliteitsbetrouwbaarheid

Tian Xianweiis gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, CE,FCC en andere milieuregels in de wereldmarkten.betrouwbaarheid en verouderingstests.

4. Lange termijn aanbod

In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..

2.4 inch TFT LCD met PCAP touchscreen Tekening

2.4 inch geprojecteerd capacitieve touch display, capacitieve multi touch paneel 240x320 punten 0

2.4 inch geprojecteerd capacitieve touch display, capacitieve multi touch paneel 240x320 punten 1

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 20	+60	°C
LCM-opslagtemperatuur	T_STG	-30	+ 70	°C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH)	T_OPR	- 20	+60	°C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH)	T_STG	-30	+ 70	°C
Vochtigheid	RH	-	90	%

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 4 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	2.8	-	3.2	V	-
Voorstroom	Ik..._F	- Dat is...	80	-	mA	-
Luminance ((met LCD)	Lv		TBD	- Dat is...	cd/m²	-
LED-levensduur	N/A	- Ik heb het niet.	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

LCMPinbeschrijvingen

Pin nr.	Symbool	Functioneel
1 tot 2	GND	Power Ground
3	TE	Het signaal van het scheuren van het geheugen wordt gebruikt om MCU te synchroniseren met het geheugen van het frame
4	GND	Power Ground
5	VCC	Stroomvoorziening voor LCD.
6	IOVCC	Stroomvoorziening voor I/O.
7 tot 22	DB15~DB0	MCU parallelle interface databus.
23	GND	Power Ground
24	RD	READ-gegevens op de stijgende rand.
25	WR	Schrijf in MCU parallel interface.
26	RS	Vertoon van gegevens/opdrachtkeuzepin in parallelle interface.
27	CS	Chip selecteert signaalinvoerpin
28	Reset	Reset signaalinvoerterminal.
29	GND	Power Ground
30	IM0	Selecteer de MCU-interface-modus
31	GND	Power Ground
32	CTP_VDD	Stroomvoorziening voor LCD.
33	CTP_RST	Touch paneel opnieuw instellen
34	CTP_INT	Touch paneel onderbrekingsuitgang
35	CTP_SDA	I2C-gegevens van het touchpaneel
36	CTP_SCL	Touchpaneel I2C-klok
37	GND	Power Ground
38	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
39	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
40	GND	Power Ground

Optische kenmerken

2.4 inch geprojecteerd capacitieve touch display, capacitieve multi touch paneel 240x320 punten 2

Opmerking:1.De kijkhoek is de hoek waarbij de contrastverhouding groter is dan 10. De kijkhoeken worden bepaald voor de horizontale of 3, 9 uurrichting en de verticale of 6,12 uurrichting ten opzichte van de optische as die normaal is voor het LCD-oppervlak (zie FLGURE 1).

2.Het contrast wordt gemeten met een kijkhoek van ◎= 0 en in het midden van het LCD-oppervlak.Dan naar de donkere staat.. (zie FlGUR 1) De lichtcontrastverhouding (CR) is wiskundig gedefinieerd.

3.Transmittance is de waarde zonder APF en zonder CG.

4.De in de bovenstaande tabel vermelde kleurkoördinaten worden berekend op basis van de met alle pixels eerst gemeten spectrale gegevens in rood, groen, blauw en wit.De metingen worden in het midden van het paneel uitgevoerd..

5.De elektro-optische reactietijd wordt gemeten als FlGURE2 door het "gegevens"-invoersignaal ON en OFf in te schakelen.De tijd die nodig is om de helderheid van 10% tot 90% te veranderen is Tr en 90% tot 10% is Tf..

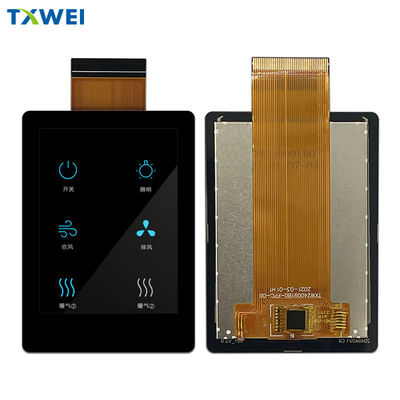

2.4 inch TFT LCD met PCAP touchscreen Echt productbeeld
