3.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface

MOQ: 1
Standaardverpakking: cardboard
Leveringstermijn: 16
Toeleveringskapaciteit: 10000pcs
Detailinformatie
Productbeschrijving
Detailinformatie
Place of Origin
Guangdong,China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Model Number
TXW350125N0
Actief gebied:
70.08 maal 52.56
PIXELhoogte (W*H):
0.073*0.219
Grootte:
3.5
Lumen graden:
1000CD/M ²
IC/LCM bestuurder IC:
ST7272A
Zichtrichting:
Alle klokken
LCD-type:
meestal zwart
Markeren:

3.5 inch TFT lcd monitor

,

320x240 3

,

5 inch LCD-monitor

Productbeschrijving

3.5 inch TFT LCD Display 320x240 RGB Interface Product Inleiding



Een snelle productoverzicht

  • Model nr.TXW350125N0
  • Resolutie: 320×240 punten
  • Zie richting:Alle klokken
  • Controller IC:ST7272A
  • Helderheid (cd/m2): 1000
  • Aanraakpaneel:zonder (aanpasbaar)





Beschrijving



TXW350125N0 is een 3,5 inch TFT-LCD-scherm met een resolutie van 320x240 pixels en een helderheid van 1000cd/m2.De grootte van de module van de monitor is 76.66 * 63,62 * 3,25 mm, met een effectief gebied van 70,08 * 52,56 mm. Het gesimuleerde spanningsbereik van de voedingsvoorziening is 18 V
Deze displaymodule maakt gebruik van een TN-scherm met een volle kijkhoek. De TXW350125N0-module kan werken in een temperatuurbereik van -30 ° C tot +85 ° C; het opslagtemperatuurbereik is -40 ° C tot +90 ° C.

3.5 inch TFT LCD-scherm 320x240 RGB-interface Producttekening
3.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface 0

3.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface 1


Beschrijving van de functie van de module

Pin nr. Symbool Functioneel
1 LED's_K stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
2 LED's_K stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
3 LED's_Een stroomvoorziening voor de achterlichtanode-invoerterminal.
4 LED's_Een stroomvoorziening voor de achterlichtanode-invoerterminal.
5 NC Geen verbinding.
6 NC Geen verbinding.
7

NC

 Geen verbinding.
8 RSTB Reset signaalinvoerterminal.
9

SPENB.

 Drie-draad communicatie ingeschakeld.
10 GezondheidsproductenK Drie-draad communicatie klok ingang.
11 SPDA 3-draadcommunicatie Gegevensinvoer/uitvoer.
12 B0 Blauwe gegevens
13 B1 Blauwe gegevens
14 B2 Blauwe gegevens
15 B3 Blauwe gegevens
16 B4 Blauwe gegevens
17 B5 Blauwe gegevens
18 B6 Blauwe gegevens
19 B7 Blauwe gegevens
20 G0 Groene gegevens
21 G1 Groene gegevens
22 G2 Groene gegevens
23 G3 Groene gegevens
24 G4 Groene gegevens
25 G5 Groene gegevens
26 G6 Groene gegevens
27 G7 Groene gegevens
28 R0 Blauwe gegevens
29 R1 Blauwe gegevens
30 R2 Blauwe gegevens
31 R3 Blauwe gegevens
32 R4 Blauwe gegevens
33 R5 Blauwe gegevens
34 R6 Blauwe gegevens
35 R7 Blauwe gegevens
36 HSD Horizontale synchronisatie.
37 VSD Verticaal synchroniseren.
38 CLKIN puntkloksignaal voor de werking van de RGB-interface.
39 NC Geen verband
40 NC Geen verband
41 VDD Stroomvoorziening voor LCD.
42 VDD Stroomvoorziening voor LCD.
43

NC

Geen verbinding.
44 NC Geen verbinding.
45 NC Geen verbinding.
46 NC Geen verbinding.
47 NC Geen verbinding.
48 NC Geen verbinding.
49 NC Geen verbinding.
50 NC Geen verbinding.
51 NC Geen verbinding.
52 DEN Gegevenssignalen in RGB I/F-modus 1
53 GND Power Ground
54 GND Power Ground


EenBsoluutMmaximaalRaanpak

Kenmerken Symbool - Min. Max, ik ben er klaar voor. Eenheid
LCM-operatietemperatuur TOPR -30 + 85 °C
LCM-opslagtemperatuur TSTG -40 +90 °C
Vochtigheid RH - Dat is... 90 %





Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 18 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken Symbool - Min. Type Max, ik ben er klaar voor. Eenheid Notities
Voorspanning VF 16.8 - Dat is... 19.2 V - Dat is...
Voorstroom Ik...F - Dat is... 60 - Dat is... mA - Dat is...
Luminance ((met LCD) Lv - Dat is... 1000 - Dat is... cd/m2 - Dat is...
LED-levensduur N/A - Dat is... 30,000 - Dat is... Hrs. Noot 1



Opmerking:

  • De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25 mA/LED.



Optische specificatie

3.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface 2
Opmerking (1)Definitie van contrastverhouding (CR):
De contrastverhouding kan worden berekend door de volgende uitdrukkingContrast Ratio (CR) = L255/L0
L255: Helderheid van grijs niveau 255
L 0: Helderheid van grijs niveau 0
CR = CR (5)
CR (X) komt overeen met de contrastverhouding van het punt X op figuur in aantekening (5)

REliabiliteitstestpunt
- Nee, dat is niet waar. Testpunt Testconditie Notities
1 Hoogtemperatuuropslag +90°C / 96H

1Functioneel onderzoek is in orde.

Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan.

2Geen laag.

Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.




2 Laagtemperatuuropslag -40°C / 96H
3 High Tempe. +85°C / 96H
4 - Langdurige werking. -30°C / 96H
5 Hoge temperatuur/vochtigheidsopslag 60°C x 90%RH /96H
6 Warmte- en koude-schok Statische toestand, -30°C ((30min) ~85°C (30min),10 cycli

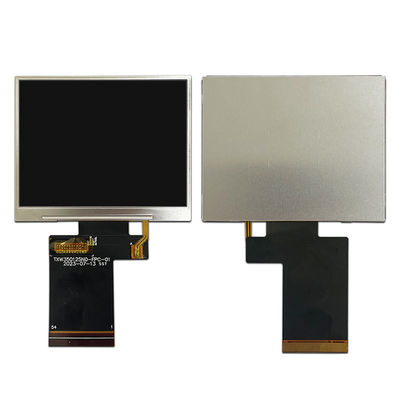

3.5 inch TFT-LCD-scherm 320x240 RGB-interface Productbeeld

3.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface 3

3.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface 4

Fabrieksfaciliteiten en certificaten3.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface 53.5 inch TFT LCD Display fabrikant China 320x240 Resolutie RGB Interface 6
