| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |
Het 4,7-inch SPI TFT-scherm is een kleuren TFT-LCD-scherm met een 720 * 1280 dot matrix MIPI-interface, met een rijke kleurenweergave en hoge resolutie,gebruikers een duidelijke visuele ervaring biedenGeschikt voor betalingsapparaten, kindermonitors, monitoringsapparaten, toegangscontrole-aanwezigheidsapparaten, beveiligingsapparaten, draagbare apparaten, educatieve displaypanelen voor kinderen, enz.
Deze 4,7 inch MIPI TFT TXW470008B0 module wordt geleverd met een ingebouwde JD9365DA driver IC; Het ondersteunt MIPI BIT-interface en heeft een voedingsspanning (VDD) van 15V.Het kan werken in een temperatuurbereik van -20 °C tot +70 °C en worden bewaard in een temperatuurbereik van -30 °C tot +80 °C.
Op basis van dit 4,7 inch MIPI TFT-product biedt Tianxianwei Technology gedifferentieerde op maat gemaakte oplossingen, waaronder maar niet beperkt tot:
Aanpassing van de achtergrondverlichting: het type en de helderheid van de achtergrondverlichting aanpassen aan de eisen van het product.
Interface aanpassing: Verander de structuur en interface van de LCD-schermkabel om zich aan te passen aan specifieke hardwareplatforms.
Touchscreenintegratie: Optioneel weerstands- of capacitieve touchscreens kunnen de gebruikerservaring verbeteren.
Kenmerken
| Product: | 4.7" TFT LCD-scherm |
| Modelnummer |
TXW470008B0 |
| Resolutie: |
720*1280 |
| Zichtrichting: | 12 uur. |
| Interface: |
MIPI BIT |
| Omvang van de contour: |
61.4*112.6*1.6(mm) |
| Actief gebied: |
58.104(H) *103.296(V)(mm) |
| Pinnummer: | 25 pin's |
| Verbinding: | FPC-pluggen |
| Oppervlakteverlichting: | 400 Cd/m2 (nitten) |
| LED-levensduur: | 430000 uur |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | Rohs & CE & FCC-conform |
Ontwerp van de lijn
Beschrijving van de functie van de module
| Pin nr. | Symbool | Functioneel |
| 1 | GND | Power Ground |
| 2 | LED'sEen | stroomvoorziening voor de achterlichtanode-invoerterminal. |
|
3 |
LED'sK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 4 | GND | Power Ground |
| 5 | VCC2.8V | Stroomvoorziening 2.5-3,6V |
| 6 | GND | Power Ground |
| 7 | VDDIO1.8V | Stroomvoorziening 1.65-3.3V |
| 8 | RST | Reset signaalinvoerterminal. |
| 9 | LPTE | Het signaal van het scheuren van het geheugen wordt gebruikt om MCU te synchroniseren met het geheugen van het frame |
| 10 | NC(ID) | NC |
| 11 | GND | Power Ground |
| 12 | TCN | MIPI-DSI CLOCK differentiaalsignaalinvoerpen |
| 13 | TCP | MIPI-DSI CLOCK differentiaalsignaalinvoerpen |
| 14 | GND | Power Ground |
| 15 | TDN0 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 16 | TDP0 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 17 | GND | Power Ground |
| 18 | TDN1 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 19 | TDP1 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 20 | GND | Power Ground |
| 21 | TDN2 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 22 | TDP2 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 23 | GND | Power Ground |
| 24 | TDN3 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 25 | TDP3 | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | + 70 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 80 | °C |
| Vochtigheid | RH | - Dat is... | 90 | % |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichting met 10 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 14.5 | - Dat is... | 16 | V | - Dat is... |
| Voorstroom | Ik...F | - Dat is... | 40 | - Dat is... | mA | - Dat is... |
| Luminance ((met LCD) | Lv | - Dat is... | 280 | - Dat is... | cd/m2 | - Dat is... |
| LED-levensduur | N/A | - Dat is... | 30,000 | - Dat is... | Hrs. | Noot 1 |
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +80°C / 240H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 240H | |
| 3 | High Tempe. | +70°C / 240H | |
| 4 | - Langdurige werking. | -20°C / 240H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50+5°C x 90%RH / 48H | |
| 6 |
Thermisch en koud schok |
Statische toestand, -30°C ((1 uur) ~60°C (1 uur) ~-30°C ((1 uur),verpakking, 10 cycli |

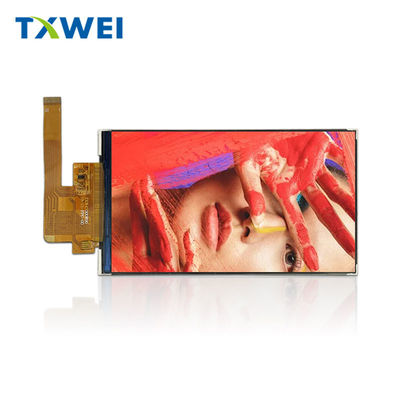

Productbeeld
Faciliteiten en certificeringen
|
|
