Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch

MOQ: negotiate
Prijs: negotiate
Standaardverpakking: cardboard
Leveringstermijn: 16
Betalingswijze: L/C TT D/P
Toeleveringskapaciteit: 10000pcs
Detailinformatie
Productbeschrijving
Detailinformatie
Place of Origin
Guangdong,China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Model Number
TXW210006B0
Aantal pixels:
480*480
Mechanische contourgrootte ((W*H*T):
56.18 maal 59.71 maal 2.2
IC/LCM bestuurder IC:
ST7701S
PIXELhoogte (W*H):
0.111*0.111
LCM-interface:
MIPI BIT-interface
werktemperatuur:
-20+70
Actief gebied:
Φ53.28
Lumen graden:
450cd/m²
Markeren:

2.1 inch LCD-scherm

,

Rotary Switch LCD-scherm

,

Medisch circulair LCD-scherm

Productbeschrijving



2.1 inch rond LCD,rondeTFT LCD 2,1"



TXW210006B0 is een 2,1-inch diagonaal 480 * 480 full-color cirkelvormig TFT-LCD-scherm. Het ondersteunt MIPI-interface en wordt veel gebruikt in slimme huishoudelijke apparaten, slimme afstandsbediening,slimme roterende schakelaars, kinderopvoeding, medische instrumenten, intelligente interconnectie voor auto's en andere producten.

TXW210006B0 is een cirkelvormige TFT-LCD met een helderheid van 450 nits (typische waarde).



Product: 2.1 inch Rond (cirkelvormig) TFT-display Touchscreen: Zonder aanraking (met CTP Optioneel)
Resolutie:

480*480 punten

 Afmeting van het dekselglas: Aanpasbaar
Zichtrichting: IPS (alle kijkhoek) Interface:

MIPI
Pinnummer: 30 pin's Omvang van de contour:

56.18*59.71*2.2 mm

LCM bestuurder IC:

ST7701S

 Oppervlakteverlichting: 450 Cd/m2 ((nits)
LED-levensduur: 30000 uur Naleving: CE&FCC & RoHS-conform





2.1 inch rond LCD, rond TFT LCD 2.1" tekening

Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch 0Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch 1







Beschrijving van de functie van de module



Pin nr. Symbool Functioneel
1 LEDA stroomvoorziening voor de achterlichtanode-invoerterminal.
2 LEDK stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
3 LEDK stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
4 VCIk... Stroomvoorziening voor LCD.
5 IOVCC Stroomvoorziening voor I/O.
6 Reset Reset signaalinvoerterminal.
7 TE Frame kop puls voor scheurend effect.
8 PWM PWM (Pulse Width Modulation) -signaal van LED-rijden.
9 GND Power Ground
10 MIPI_0P Positieve polariteit van laagspanningsdifferentiële gegevens 0 signa
11 MIPI_0N Negatieve polariteit van laagspanningsdifferentieel 0-signaal
12 GND Power Ground
13 MIPI_1P Positieve polariteit van laagspanningsdifferentiële gegevens 1 signa
14 MIPI_1N Negatieve polariteit van laagspanningsdifferentiële gegevens 1 signaal
15 GND Power Ground
16 CLKP Positieve polariteit van het laagspanningsdifferentiële kloksignaal
17 CLKN Negatieve polariteit van het laagspanningsdifferentiële kloksignaal
18 GND Power Ground
19 NC Geen verbinding.
20 NC Geen verbinding.
21 GND Power Ground
22 NC Geen verbinding.
23 NC Geen verbinding.
24 GND Power Ground
25 CTP_INT Touch paneel onderbrekingsuitgang
26 CTP_SDA I2C-gegevens van het touchpaneel
27 CTP_SCL Touchpaneel I2C-klok
28 CTP_RESET Touch paneel opnieuw instellen
29 CTP_VCI Touchpaneel Poveraanbod2.8~3.3V
30 GND Power Ground





Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 4 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken Symbool - Min. Type Max, ik ben er klaar voor. Eenheid Notities
Voorspanning VF 2.8 - Dat is... 3.2 V - Dat is...
Voorstroom Ik...F - Dat is... 80 - Dat is... mA - Dat is...
Luminance ((met LCD) Lv - Dat is... 450 - Dat is... cd/m2 - Dat is...
LED-levensduur N/A - Dat is... 30,000 - Dat is... Hrs. Noot 1



Opmerking:


(1)De “LED-levensduur” wordt gedefinieerd als de helderheid van de module die bij IL=20mA/LED afneemt tot 50% van de oorspronkelijke helderheid.

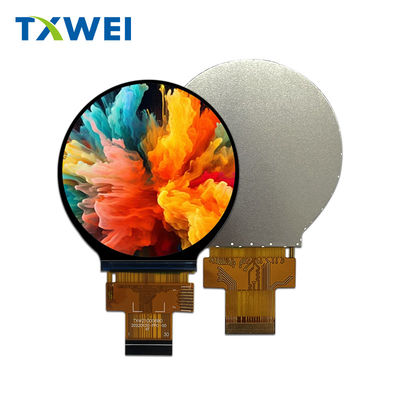

2.1 inch rond LCD, rond TFT LCD 2.1" Echt productbeeld



Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch 2Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch 3





Fabriek en faciliteiten

Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch 4Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch 5Kleine cirkelvormige lcd-scherm 450nits Ronde lcd-module mipi-interface 2,1 inch 6
