| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |
8.8 inch Bar Type TFT Display 480x1920 Pixel MIPI Interface Product Inleiding
Een snelle productoverzicht
Grootte: 8,8 inch
Resolutie: 480x1920 punten
¢ Zichtrichting: IPS
MIPI-interface
¢ Bestuurder IC:OTA7290B
¢ Control-Board: Nee
¢ Helderheid ((cd/m2): 500
Aanraakpaneel: zonder aanraakpaneel, CTP optioneel
Productinformatie
| Sleutelwoorden: | Bar Type TFT 8,8 inch |
| Resolutie: | 480x1920 |
| Interface: | MIPI |
| Zichtrichting: | IPS Alle kijkhoeken |
| Bestuurspanning: | 15 V |
| Oppervlakteverlichting: | 500 Cd/m2 (nitten) |
| Touchscreen: | - Nee, niet echt. |
| Contrastverhouding: | 1000:01:00 |
| Werktemperatuur | ¥20°C tot +70°C |
| Bergingstemperatuur: | ¥30°C tot +80°C |
| Verbinding: | Type aansluiting |
| Pins: | 40 PINS |
| LED-levensduur: | 30000 uur |
| Naleving: | CE&FCC& RoHS-conform |
8.8 inch Bar Type TFT Display 480x1920 Pixel MIPI Interface ProductTekening
Beschrijving van de functie van de module
|
Pin nr. |
Symbool |
LCMFunctioneel |
|
1 |
GND |
POwer Ground |
|
2 |
NC |
NC |
|
3~ 4 |
LED'sEen |
stroomvoorziening voor de achterlichtanode-invoerterminal. |
|
5 |
NC |
NC |
|
6 ~ 7 |
LED'sK |
stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
|
8 |
NC |
NC |
|
9 |
GND |
POwer Ground |
|
10 |
NC |
NC |
|
11 |
AVDD |
Stroomvoorziening voor analoge schakelingen |
|
12 |
NC |
NC |
|
13 |
VGH |
Stroomvoorziening voor positief vermogen voor TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
Stroomvoorziening voor negatief vermogen voor TFT |
|
16 |
NC |
NC |
|
17 |
GND |
POwer Ground |
|
18 |
VCOM |
Stroomvoorziening voor gewone spanning. |
|
19 tot 20 |
GND |
POwer Ground |
|
21 |
Reset |
Als je één van de twee pins laag zet, wordt de LSI geïnitieerd. |
|
22 |
VCI |
stroomvoorziening voor DC/DC-circuits2.7- Drie.6V) |
|
23 |
STBYB |
Standby-modus
|
|
24 |
TP_SYNC |
Sync signaal voor touch paneel
|
|
25 |
GND |
POwer Ground |
|
26 |
D0P |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
27 |
D0N |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
28 |
GND |
POwer Ground |
|
29 |
D1P |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
30 |
D1N |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
31 |
GND |
POwer Ground |
|
32 |
CLKP |
MIPI-DSI CLOCK differentiaalsignaalinvoerpen |
|
33 |
CLKN |
MIPI-DSI CLOCK differentiaalsignaalinvoerpen |
|
34 |
GND |
POwer Ground |
|
35 |
D2P |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
36 |
D2N |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
37 |
GND |
POwer Ground |
|
38 |
D3P |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
39 |
D3N |
MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
|
40 |
GND |
POwer Ground |
EenBsoluut Mmaximaal Raanpak
|
Kenmerken |
Symbool |
- Min. |
Max, ik ben er klaar voor. |
Eenheid |
|
LCM-operatietemperatuur |
TOPR |
-20 |
+70 |
°C |
|
LCM-opslagtemperatuur |
TSTG |
-30 |
+80 |
°C |
|
Vochtigheid |
RH |
- Dat is... |
90 |
% |
TFTD.C.Ckenmerken
| Kenmerken | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie |
| TFT OperationFrame-tarief | Hz | - Dat is... | 60 | - Dat is... | Hz | - Dat is... |
| Voerspanning voor ((DC/DC)) | VDD | 2.7 | 2.8 | 3.6 | V | - Dat is... |
| TFT-poort ON-spanning | VGH | - Dat is... | 18 | - Dat is... | V | - Dat is... |
| TFT-poort OFF-spanning | VGL | - Dat is... | - 10 | - Dat is... | V | - Dat is... |
| TFT-gemeenschappelijke spanning | Vcom | 4.5 | 4.88 | 5.2 | V | - Dat is... |
| AVDD | Avdd | - Dat is... | 9.6 | - Dat is... | V | - Dat is... |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met 10 witte LED's.
worden weergegeven in de volgende tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 14 | - Dat is... | 17 | V | - Dat is... |
| Voorstroom | Ik...F | - Dat is... | 160 | - Dat is... | mA | - Dat is... |
| Luminance ((met LCD) | Lv | - Dat is... | 550 | - Dat is... | cd/m2 | - Dat is... |
| LED-levensduur | N/A | - Dat is... | 20,000 | - Dat is... | Hrs. | Noot 1 |
Opmerking:

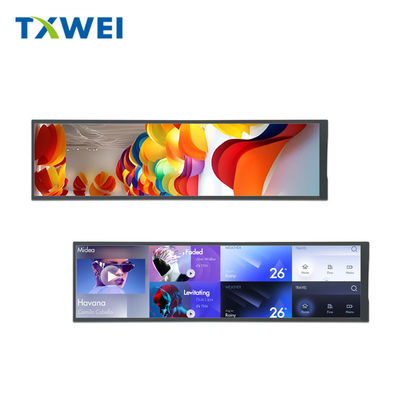

8.8 inch Bar Type TFT Display 480x1920 Pixel MIPI Interface ProductBeeld
Zoekwoord: tft 8.8", 8.8" tft lcd, 8.8" tft lcd, 8.8 inch tft lcd, tft lcd 8.8, 8,8 tft display, 8,8 "tft display, 8,8 inch tft display, tft display 8,8 inch, tft display 8,8", 8,8 inch tft lcd display, bar type TFT 8,8 inch, bar type TFT 8,8", 8,8 inch bar type TFT, 8.8" display met balktype. verlengde balk type TFT 8,8", 8,8 inch verlengde balk type TFT, 8,8 " verlengde balk type display.
