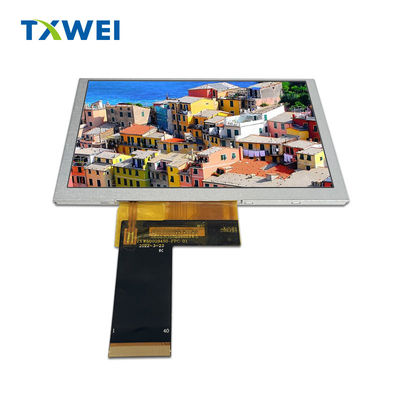

5 inch IPS TFT LCD 800 * 480 Pixel 262K volledig kleurendisplay ST7262 stuurprogramma IC

Producten

5 inch IPS TFT LCD 800 * 480 Pixel 262K volledig kleurendisplay ST7262 stuurprogramma IC

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16 dagen
Toeleveringskapaciteit:	10000 stuks

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen, Guangdong

Merknaam

TXWEI

Certificering

CE FCC IS014001 IATF16949

Modelnummer

TXW500094S6

Markeren:

TFT-LCD-display

Productbeschrijving

PInleiding

Outdoor highlight 5 inch 800*480 RGB 24 BIT interface tft 5 inch lcd aangepast touchscreen tft lcd display

Het 5-inch IPS TFT LCD is een 262K kleuren scherm met een diagonale grootte van 5 inch en een resolutie van 800 * 480 dot matrix.het verstrekken van ultrabreede kijkhoeken om ervoor te zorgen dat gebruikers een consistente visuele ervaring krijgen vanuit verschillende hoekenDit scherm ondersteunt single-point RTP en multi-point CTP touchtechnologie, waardoor intuïtieve interactie tussen mens en computer mogelijk is.

De 5-inch IPS TFT LCD is een high-definition display met RGB-interface.

Het 5-inch IPS TFT LCD-scherm wordt veel gebruikt in het buitenbeeld van apparatuur met een hoge helderheid, het dashboard van elektrische voertuigen, het dashboard van motorfietsen, het display van beveiligingsapparatuur voor bevriezing, enz..Het is een onmisbaar onderdeel geworden van consumentenelektronicaproducten. Het kan spannende visuele ervaringen bieden,de behoeften van de gebruikers aan beeldweergave te vervullen, en ondersteuning van op maat gemaakte diensten om aan specifieke toepassingsvereisten te voldoen.

Kenmerken
Afmeting: 15 cm
Resolutie:800*480pixels
Displaymodus: IPS
Bestuurder IC:ST7262
Helderheid: 1500 cd/m2
Interface-typen: RGB
Werktemperatuur: -30 °C tot 85 °C
Bergingstemperatuur:-30 °C tot 85 °C
Tipe achterlicht: LED-achterlicht, helderheid en hoeveelheid verschillen per model

OverzichtTekening

5 inch IPS TFT LCD 800 * 480 Pixel 262K volledig kleurendisplay ST7262 stuurprogramma IC 0

5 inch IPS TFT LCD 800 * 480 Pixel 262K volledig kleurendisplay ST7262 stuurprogramma IC 1

Beschrijving van de functie van de module

Pin nr.	Symbool	Beschrijving
1	LEDK	Stroomvoorziening- voor de kathode van het achterlicht
2	LEDA	STERKVERKING+ VAN DE ANODE VAN HORLIGHT
3	GND	GND
4	VDD	Energievoorziening
5 tot 12	R0 tot en met R7	8 bit databus weergeeft rode gegevens.
13 tot 20	G0 tot en met G7	8 bit databus weergeven groene gegevens
21 tot 28	B0 tot en met B7	8 bit databus weergeven blauwe gegevens
29	GND	GND
30	DCLK	Pixelkloksignaal in RGB I/F
31	DISP	DISP=0:Standby-modus (Standaard),DISP=1:Normale weergave-modus
32	HSYNC	Horizontale synchronisatie.
33	VSYNC	Verticaal synchroniseren.
34	DE	Gegevenssignalen in RGB I/F-modus 1
35	NC	NC
36	GND	GND
37	XR(NC)	NC
38	YD(NC)	NC
39	XL ((NC)	NC
40	JU(NC)	NC

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 18 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	16.5	- Dat is...	17.4	V	- Dat is...
Voorstroom	Ik..._F	- Dat is...	120	- Dat is...	mA	- Dat is...
Luminance ((met LCD)	Lv	- Dat is...	1500	- Dat is...	cd/m²	- Dat is...
LED-levensduur	N/A	- Dat is...	20,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

Optische specificatie

5 inch IPS TFT LCD 800 * 480 Pixel 262K volledig kleurendisplay ST7262 stuurprogramma IC 2

Betrouwbaarheidstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+85°C / 240H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-30°C / 240H
3	High Tempe.	+85°C / 240H
4	- Langdurige werking.	-30°C / 240H
5	Hoge temperatuur/vochtigheidsopslag	60+5°C x 90%RH / 240H
6	Warmte- en koude-schok	Statische toestand, -30°C ((30min) ~85°C (30min),50 cycli

PverplaatsbaarBeeld
