Multi Touch PCAP TFT 5,5 inch Display MIPI Interface 1080*1920 Pixels Lage prijs garantie

Producten

Multi Touch PCAP TFT 5,5 inch Display MIPI Interface 1080*1920 Pixels Lage prijs garantie

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16 dagen
Toeleveringskapaciteit:	10000 stuks

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen, Guangdong

Merknaam

TXWEI

Certificering

ISO9001 IS014001 IATF16949

Modelnummer

TXW550040N0-CTP

Markeren:

HX8399C IPS TFT LCD-display

MIPI-Interfaceips de Vertoning van TFT LCD

5.5 inch LCD Display Module

Productbeschrijving

5.5 inch touch PCAP TFT MIPI INTERFACE PRODUCT INLEIDING

TFT (Thin Film Transistor) is een vloeibare kristal display technologie die de kenmerken van snelle respons snelheid en hoge kleur reproduceerbaarheid heeft.,Het biedt bijna 180 graden panoramische weergave, die de kleurconsistentie en nauwkeurigheid kan behouden vanuit elke hoek.GT911 is een capacitieve touchscreen-besturingschip met hoge prestaties die multi-touch ondersteunt en gebruikers een soepele interactieve ervaring biedtDoor de combinatie van touch accuracy en respons snelheid met de GT911 chip, kan het 5,5 inch TFT display IPS panorama LCD-scherm hoge nauwkeurigheid touch operatie en snelle reactie te bereiken.Tianxianwei is een expert in IPS producten., die de klanten meer dan 500 soorten IPS-producten biedt die in verschillende industrieën worden toegepast.

Het TXW550040N0-CTP-scherm heeft een hoge resolutie van 1080 * 1920, wat zorgt voor de helderheid van de beelden en de rijkdom aan details.een goed zicht bieden, zelfs bij sterk licht. Tianxianwei TXW550040N0-CTP kan verschillende helderheidsniveaus bereiken volgens de behoeften van de klant.

Het TXW550040N0-CTP-scherm wordt veel gebruikt in outdoor handheld PDA's, fotografieapparatuur, instrumenten, afstandsbediening van onbemande luchtvaartuigen en andere gebieden.De hoge resolutie en multi-touch functionaliteit bieden gebruikers een rijke interactieve ervaring en handige bedieningsmethoden.

Kenmerken

Posten	Specificatie	Eenheid
Schermgrootte	5.5	Inch
Aantal pixels	1080*3RGB ((H) X1920 ((V)	Pixels
Afbeeldingsgebied	68.04 ((H) * 120.96 ((V)	mm
Pixel pitch	0.021(H) *0.063(V)	mm
Uitlegdimensie	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
Pixel-arrangement	RGB verticale strook	- Ja.
Afbeeldingsmodus	Normaal zwart	- Ja.
Zichtrichting (oog)	Alle	- Ja.
Kleur weergeven	262K	- Ja.
Lichtsterkte ((cd/m2)	1100	nieten
Contrastverhouding	800:1	- Ja.
Interface	MIPI
Achterlicht	LED-zijnlichttype	- Ja.
LCM IC	HX8399C
CTP IC	GT911
Operatietemperatuur	-20 tot 60	°C
Bergingstemperatuur	-30 ~ 70	°C

Ontwerp van de lijn

Multi Touch PCAP TFT 5,5 inch Display MIPI Interface 1080*1920 Pixels Lage prijs garantie 0

Multi Touch PCAP TFT 5,5 inch Display MIPI Interface 1080*1920 Pixels Lage prijs garantie 1

Beschrijving van de functie van de module

Pin nr.	Symbool	Beschrijving
1	GND	Power Ground
2	GND	Power Ground
3	CTP_RST	Touch paneel opnieuw instellen
4	Reset	Reset signaalinvoerterminal.
5	CTP_INT	Touch paneel onderbrekingsuitgang
6	TE	Het signaal van het scheuren van het geheugen wordt gebruikt om MCU te synchroniseren met het geheugen van het frame
7	CTP_SDA	I2C-gegevens van het touchpaneel
8	LCD_ID	Niet verbonden
9	CTP_SCL	Touchpaneel I2C-klok
10	GND	Power Ground
11	CTP_VCC	Aanraakpaneel Stroomvoorziening 2,8 ~ 3,3 V
12	D0N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
13	GND	Power Ground
14	D0P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
15	LEDA	stroomvoorziening voor de achterlichtanode-invoerterminal.
16	GND	Power Ground
17	LEDA	stroomvoorziening voor de achterlichtanode-invoerterminal.
18	D1N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
19	GND	Power Ground
20	D1P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
21	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
22	GND	Power Ground
23	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
24	CLKN	Hoge snelheidsinterface-klok differentiaal-invoer/uitvoerpinnen
25	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
26	CLKP	Hoge snelheidsinterface-klok differentiaal-invoer/uitvoerpinnen
27	GND	Power Ground
28	GND	Power Ground
29	PWM	Deze pin is verbonden met de externe LED-driver.
30	D2N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
31	IOVCC 1,8 V	Stroomvoorziening voor I/O.
32	D2P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
33	GND	Power Ground
34	GND	Power Ground
35	VSP	Externe ingangsspanning ((4,8V~6V)
36	D3N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
37	VSN	Externe ingangsspanning ((-4,8V~-6V)
38	D3P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
39	GND	Power Ground
40	GND	Power Ground

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 20	+60	°C
LCM-opslagtemperatuur	T_STG	-30	+ 70	°C
TP Werktemperatuur en luchtvochtigheid ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SSlagertemperatuur en luchtvochtigheid ((20% ~ 90%RH)	T_STG	-30	+ 70	°C
Vochtigheid	RH	-	90	%

TFT D.C.Ckenmerken

Kenmerken	Symbool	- Min.	Typus.	Max, ik ben er klaar voor.	Eenheid	Notitie
Voerspanning voor I/O	VDDIO	1.65	1.8	3.3	V
Externe ingangsspanning voor ((DC/DC))	VSP	4.8	- Dat is...	6.0	V
Externe ingangsspanning voor ((DC/DC))	VSN	- Zes.0	- Dat is...	- Vier.8	V

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 15 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	28	- Dat is...	32	V	-
Voorstroom	Ik..._F	- Dat is...	60	-	mA	-
Lichtsterkte ((Met LCD+CTP)	Lv	- Dat is...	1200	- Dat is...	cd/m²	-
LED-levensduur	N/A	- Ik heb het niet.	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+70°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-30°C / 96H
3	High Tempe.	+60°C / 96H
4	- Langdurige werking.	-20°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	50°C x 90%RH /96H
6	Warmte- en koude-schok	Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli

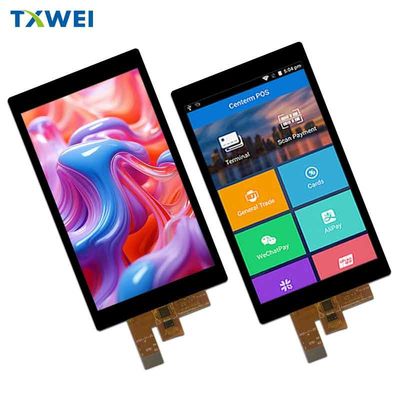

Productbeeld

Multi Touch PCAP TFT 5,5 inch Display MIPI Interface 1080*1920 Pixels Lage prijs garantie 4
