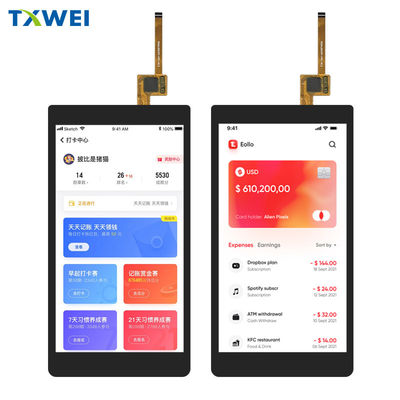

5.5 inch TFT Display Vervaardiger, Portret Type 5,5 inch PCAP TFT Display

MOQ: Onderhandelen
Prijs: negotiate
Standaardverpakking: Karton
Leveringstermijn: 16 dagen
Toeleveringskapaciteit: 10000 stuks
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
Shenzhen, Guangdong
Merknaam
TXWEI
Certificering
ISO9001 IS014001 IATF16949
Modelnummer
TXW550039N0-CTP
Markeren:

720*1280 TFT LCD-paneel

,

Comité van zonlicht het Leesbare TFT LCD

,

5.5 inch TFT LCD-paneel

Productbeschrijving





TFT LCD Touch 5.5" Inch HD 720x1280 Portret IPS Full Viewing Angle TFT Met MIPI Interface Met CTP LCD-Module



5.5 inch TFT Display Vervaardiger, Portrettype 5,5 inch PCAP TFT Display Inleiding



Kenmerken



  • Dit 5,5 inch TFT LCD displayTXW550039N0-CTP3 heeft een diagonale grootte van 5,5 inch en een resolutie van 720 x 1280 pixels.
  • Deze 5,5-inch LCD-displaymodule is uitgerust metST7703geïntegreerde schakeling, die de functies van de controller- en de bestuurder-IC omvat en MIPI-interfaces ondersteunt.
  • Dit 5,5-inch PCAP TFT-scherm heeft de voedingsspanning (Vdd) van 21V.
  • Dit 5,5-inch LCD-scherm is een IPS-scherm met een volle kijkhoek van maximaal 85/85/85/85.
  • Dit 5,5 inch portret TFTTXW550039N0-CTPwordt weergegeven in portretmodus met een helderheid van 350 nits en kan worden aangepast
  • Dit 5,5-inch TFT-scherm is uitgerust met een PCAP (projection capacitive) touch panel, metST7703IC, I2C-interface en 5-punts touchtechnologie, die een responsive en gebruiksvriendelijke ervaring bieden.
  • Dit 5,5-inch PCAP TFT-scherm kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperatuur ligt tussen -30 °C en +80 °C.
  • Of het nu binnenshuis of buiten wordt gebruikt, dit 5,5 inch TFT LCD-scherm kan voldoen aan verschillende beeldschermvereisten.Handheld PDA, POS-machine, meetinstrument, medische controle, beveiliging, educatieve display, apparatuurbesturingspaneel en andere gebieden.





Productinformatie



Product: 5.5 inch TFT LCD-scherm
Resolutie: 720x1280 punten
Interface: MIPI
Zichtrichting: IPS Alle gezichtshoek ((85/85/85/85)
Touchscreen: PCAP
PCAP-structuur: G+FF
CTP-controller:

GT911
LCD-controller: ST7703
Afmeting van het dekselglas: Aanpasbaar
Verbinding: ZIF FPC
Pinnummer: 25 pin's
Oppervlakteverlichting: 350 Cd/m2 ((nits)
LED-levensduur: 30000 uur
Naleving: CE- en FCC- en RoHS-conform





5.5 inch TFT Display Vervaardiger, portrettype 5,5 inch PCAP TFT Display tekening

5.5 inch TFT Display Vervaardiger, Portret Type 5,5 inch PCAP TFT Display

5.5 inch TFT Display Vervaardiger, Portret Type 5,5 inch PCAP TFT Display

EenBsoluutMmaximaalRaanpak



Kenmerken Symbool - Min. Max, ik ben er klaar voor. Eenheid
LCM-operatietemperatuur TOPR - 20 +60 °C
LCM-opslagtemperatuur TSTG -30 + 70 °C
TP Werktemperatuur en luchtvochtigheid ((20% ~ 90%RH) TOPR - 20 +60 °C
TP SSlagertemperatuur en luchtvochtigheid ((20% ~ 90%RH) TSTG -30 + 70 °C
Vochtigheid RH - 90 %





Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met witte 14 LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.



Kenmerken Symbool - Min. Type Max, ik ben er klaar voor. Eenheid Notities
Voorspanning VF 19.6 - Dat is... 22.4 V - Dat is...
Voorstroom Ik...F - Dat is... 40 - Dat is... mA - Dat is...
Lichtsterkte ((Met LCD+CTP) Lv - Dat is... TBD - Dat is... cd/m2 - Dat is...
LED-levensduur N/A - Dat is... 30,000 - Dat is... Hrs. Noot 1



Opmerking:
(1)De “LED-levensduur” wordt gedefinieerd als de helderheid van de module die bij IL=20mA/LED afneemt tot 50% van de oorspronkelijke helderheid.





Beschrijving van de functie van de module



Pin nr. Symbool LCM Functioneel
1-2 LED'sEen stroomvoorziening voor de achterlichtanode-invoerterminal.
3-4 LED'sK stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
5 GND Power Ground
6 IOVCC1.8V I/O- en interfaceplicht (IOVCC):1.65V tot 2,0V
7 VCI2.8V Analoog stroomvoorziening (VCI):2.5V tot 3.3V
8 Reset Reset signaalinvoerterminal.
9 TE Frame kop puls voor scheurend effect.
10 LCD-ID ID-code voor ID-circuit.
11 GND Power Ground
12 CLKP Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
13 CLKN Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
14 GND Power Ground
15 D0P Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
16 D0N Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
17 GND Power Ground
18 D1P Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
19 D1N Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
20 GND Power Ground
21 D2P Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
22 D2N Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
23 GND Power Ground
24 D3P Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
25 D3N Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen





Pin nr. Symbool TPFunctioneel
1 CTP_VCC 3.3V Touchpaneel Poveraanbod2.8~3.3V
2 CTP_RST1.8V Touch paneel opnieuw instellen
3 CTP_SCL1.8V Touchpaneel I2C-klok
4 CTP_SDA1.8V I2C-gegevens van het touchpaneel
5 CTP_INT1.8V Touch paneel onderbrekingsuitgang
6 GND POwer Ground





REliabiliteitstestpunt



- Nee, dat is niet waar. Testpunt Testconditie Notities
1 Hoogtemperatuuropslag +70°C / 96H

1Functioneel onderzoek is in orde.

Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan.

2Geen laag.

Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.




2 Laagtemperatuuropslag -30°C / 96H
3 High Tempe. +60°C / 96H
4 - Langdurige werking. -20°C / 96H
5 Hoge temperatuur/vochtigheidsopslag 50°C x 90%RH /96H
6 Warmte- en koude-schok Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli





5.5 inch TFT Display Vervaardiger, portrettype 5,5 inch PCAP TFT Display Image



5.5 inch TFT Display Vervaardiger, Portret Type 5,5 inch PCAP TFT Display



5.5 inch TFT Display Vervaardiger, Portret Type 5,5 inch PCAP TFT Display

5.5 inch TFT Display Vervaardiger, Portret Type 5,5 inch PCAP TFT Display

Zoek sleutelwoord: tft 5.5TFT 5,5 inch, 5,5 inch LCD, 5,5 inch LCD, 5 inch LCD.5, 5,5 "tft display, 5,5 "tft display, 5,5 inch tft display, tft display 5.5TFT-scherm van 5,5 inch, 5,5 inch, 5,5 inch, 5,5 inch.5, TFT-scherm 5,5 inch, TFT-scherm 5,5 inch, 5,5 inch TFT-LCD, 5,5 inch TFT-LCD-scherm, 5,5 inch TFT-scherm, 5,5 inch TFT-scherm, 5,5 ′′ TFT-LCD-scherm, 5,5 ′′ TFT-LCD-scherm, 5,5 ′′ HD 5,5 ′′ LCD,ST7703LCD, 720x1280 LCD.





Taggen:

500cd/m2 TFT LCD-Vertoning,

5 de Vertoning van duimtft lcd,

IPS-LCD-scherm 550 cd/m2
