| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |
Model nr.:TXW700028N0
Kenmerken
| Posten | Specificatie |
| LCD-grootte | 7.0 inch ((diagonaal) |
| Bestuurderselement | a-Si TFT actieve matrix |
| Resolutie |
1024*3RGB ((H) X600 ((V) |
| Afbeeldingsmodus | Normaal wit, transmisief |
| Puntpitch |
0.1506*0.1432mm |
| Actief gebied |
154.21 ((H) * 85.92 ((V) mm |
| Grootte van de module |
164.9*100*3,5 mm |
| Oppervlaktebehandeling | Anti-glare |
| Kleurenversnelling | RGB-strook |
|
LCM Driver IC |
HX8282A11 |
|
Achterlichtstroom |
200-280 mA |
|
Lumen graden |
800cd/m2 |
7" TFT 1024x600 punten Producttekening
Beschrijving van de functie van de module
| Pin nr. | Symbool | LCMBeschrijving |
| 1 | LEDA | Stroomvoorziening voor anode-invoer van LED-achterlicht. |
| 2 | LEDA | Stroomvoorziening voor anode-invoer van LED-achterlicht. |
| 3 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 4 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 5 | GND |
Krachtgrond |
| 6 | VCOM | Gewone spanning |
| 7 | DVDD |
Vermogen voor digitale circuits 3.3V |
| 8 | Modus |
DE/SYNC-modus geselecteerd. |
| 9 | DE | Gegevenssignalen in RGB I/F-modus 1 |
| 10 | VS | Verticaal synchroniseren. |
| 11 | HS | Horizontale synchronisatie. |
| 12 tot 19 | B7~B0 | 8 bit databus weergeven blauwe gegevens |
| 20 tot 27 | G7 tot G0 | 8 bit databus weergeven groene gegevens |
| 28 tot 35 | R7~R0 | 8 bit databus weergeeft rode gegevens. |
| 36 | GND | Krachtgrond |
| 37 | DCLK | Pixelkloksignaal in RGB I/F |
| 38 | GND | Krachtgrond |
| 39 | L/R |
Links / rechts selectie |
| 40 | U/D |
Op/af selectie |
| 41 | VGH | Poort ON Spanning |
| 42 | VGL | Sluiting van de spanning |
| 43 | AVDD | Vermogen voor analoge circuits |
| 44 | Reset |
Wereldwijde reserve |
| 45 | NC |
Geen verbinding. |
| 46 | VCOM | Gewone spanning |
| 47 | DITHB |
Dithering functie. Dithering functie. DITHER = H:Installeer interne dithering functie; |
| 48 | GND | Krachtgrond |
| 49 | NC |
Geen verbinding. |
| 50 | NC |
Geen verbinding. |
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | + 70 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 80 | °C |
| Vochtigheid | RH | 10 | 90 | % |
TFT D.C.Ckenmerken
| Kenmerken | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie |
| TFT OperationFrame-tarief | Hz | - Dat is... | 60 | - Dat is... | Hz | |
| Voerspanning voor ((DC/DC)) | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFT-poort ON-spanning | VGH | 17 | 18 | 19 | V | Toelichting 2 |
| TFT-poort OFF-spanning | VGL | - Zes.5 | -6 | - Vijf.5 | V | Toelichting 2 |
|
TFT-gemeenschappelijke spanning |
Vcom | 3.0 | 3.15 | 3.3 | V | Noot 1 |
| AVDD | Avdd | 8.9 | 9.0 | 9.1 | V | Noot 3 |
Opmerking 1: De VCOM-waarde moet worden aangepast aan de verschillende omstandigheden om de flikkerwaarde te optimaliseren.
Opmerking 2: VGH en VGL zijn de werkspanningen van TFT-poort.
Opmerking 3: Pas het contrast aan, maak de kleur groter en donkerder en maak de kleur kleiner en lichter.
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichting met 30 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 8.8 | - Dat is... | 10 | V | - |
| Voorstroom | Ik...F | - Dat is... | 200 | - Dat is... | mA | - |
| Lichtsterkte ((Met LCD+CTP) | Lv | - Dat is... | 650 | - Dat is... | cd/m2 | - |
| LED-levensduur | N/A | - Dat is... | 30,000 | - Dat is... | Hrs. | Noot 1 |
Opmerking:
De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25mA/LED
Betrouwbaarheidstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +80°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +70°C / 96H | |
| 4 | - Langdurige werking. | -20°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 60°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~70°C (30min),50 cycli |

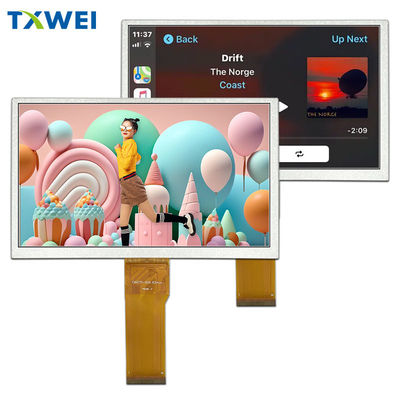

7" TFT 1024x600 punten Productbeeld
