7 inch Hoge helderheid 1100nits TFT LCD-scherm FHD 800×1280 punten MIPI-interface

Producten

7 inch Hoge helderheid 1100nits TFT LCD-scherm FHD 800×1280 punten MIPI-interface

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW700078S0-CTP

Lcm pin n tellen:

39 pin

Aantal pixels:

800*3RGB ((H) X1280 ((V)

Lumen graden:

1100cd/m2

Actief gebied:

94.2 ((H) * 150.72 ((V)

PIXELhoogte (W*H):

0.11775(H) *0.11775(V)

LCM-interface:

MIPI-interface

Mechanische contourgrootte ((W*H*T):

108.1*164.2*4.45mm

Markeren:

800X1280 drone display paneel

MIPI-Interfacelcd het Vertoningsscherm

7 inch drone display paneel

Productbeschrijving

1100nits TFT LCD-scherm

FHD TFT LCD-scherm

Mipi Interface TFT LCD-scherm

Over dit item TXW700078S0-CTP

Overzicht

Ons 7-inch High Brightness TFT LCD-scherm is ontworpen om superieure visuele prestaties te leveren in uitdagende lichtomstandigheden.Met een indrukwekkende helderheid van 1100 nits en een full HD-resolutie van 800*1280 puntenHet MIPI-scherm is perfect voor toepassingen die duidelijkheid en levendigheid vereisen.Interface van de mobiele industrieprocessor) interface zorgt voor hoge snelheid van gegevensoverdracht en optimale beeldkwaliteit, waardoor het geschikt is voor verschillende industriële, commerciële en consumententoepassingen.

Belangrijkste kenmerken

Hoge helderheid: Bij 1100 nits is dit scherm uitzonderlijk helder, waardoor het ideaal is voor gebruik in buitenomgevingen of goed verlichte binnenshuizen..
Full HD-resolutie: met een resolutie van 800 x 1280 pixels biedt dit scherm scherpe afbeeldingen en gedetailleerde beelden, waardoor de algehele gebruikerservaring wordt verbeterd.
MIPI-interface: De MIPI-interface maakt het mogelijk om data te verzenden met een hoge snelheid met een laag stroomverbruik.
Grote kijkhoeken: het scherm biedt grote kijkhoeken (meestal 160° horizontaal en verticaal), waardoor een duidelijk zicht mogelijk is vanaf verschillende posities zonder kleurvervorming.
Kleurenprestaties: Met een hoog kleurengamma en een uitstekende kleurweergave kan het scherm levendige, realistische beelden weergeven, waardoor het geschikt is voor multimedia-toepassingen.
Duurzaamheid: het TFT-LCD is ontworpen om robuust te zijn en is bestand tegen verschillende omgevingsomstandigheden.
Eenvoudige integratie: De compacte vormfactor en de standaardinterfaces maken het eenvoudig om het scherm te integreren in bestaande systemen, waardoor een naadloos installatieproces wordt gewaarborgd.

Toepassingsscenario's

Dit product wordt op grote schaal gebruikt op gebieden als drone-afstandsbedieners, betalingsterminals, industriële beveiliging, instrumentatie, medische apparatuur, handheld PDA's, enz.

Conclusies

Het 7-inch TFT-LCD-scherm met hoge helderheid combineert geavanceerde technologie, hoge prestaties en veelzijdigheid, waardoor het een uitstekende keuze is voor een breed scala aan toepassingen.Of het nu in buitenomgevingen of in industriële omgevingen wordt gebruiktDit scherm garandeert zichtbaarheid en betrouwbaarheid en verbetert de gebruikerservaring en de tevredenheid van de gebruiker.

Kenmerken

Parameter	Specificatie	Eenheid	Opmerking
Grootte van de contour	108.1164.24.45	mm	FOG
Actief gebied	94.2 ((H) * 150.72 ((V)	mm	Opmerking 1.1
Helderheid	1100	cd/m2	-
Aantal pixels	800*3RGB ((H) X1280 ((V)	pixels	-
Pixel Pitch	0.11775(H) *0.11775(V)	MM	-
Structuur van het touchscreen	G+G	-	-
Touch Driver IC	GT911	-	-
Touch Interface	IIC
Kleurbereik	70% (min.), 75% (type)		CF @C licht
Afbeeldingsmodus	Normaal zwart	-	-
Zichtrichting	85/85/85/85 (typisch) 80/80/80/80 (min.)	Deg.	CR>=10
Lcm pin n tellen	39	PIN-code	-
Interface	MIPI-interface	-	-
LCM Driver IC	ILI9881C

Opmerking: H: horizontale lengte, V: verticale lengte.

Opmerking: Compatibele IC's voor dit product omvatten ILI9881C, Touch Driver IC GT911 Neem contact op met de fabrikant van de IC en verifieer deze wanneer u een van hen kiest.De informatie die we veronderstellen over IC alleen voor de referentie.

Mechanische tekening

7 inch Hoge helderheid 1100nits TFT LCD-scherm FHD 800×1280 punten MIPI-interface 0

7 inch Hoge helderheid 1100nits TFT LCD-scherm FHD 800×1280 punten MIPI-interface 1

Absolute maximale rating

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	Topr	- 20	+60	°C
LCM-opslagtemperatuur	Tstg	-30	+ 70	°C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH)	Topr	- 20	+60	°C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH)	Tstg	-30	+ 70	°C
Vochtigheid	RH	- Dat is...	90	%

Kenmerken van de achtergrondverlichtingseenheid

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	VF	28	- Dat is...	30	V	- Dat is...
Voorstroom	Ik...F	- Dat is...	80	- Dat is...	mA	- Dat is...
Lichtsterkte ((Met LCD+CTP)	Lv	- Dat is...	950	- Dat is...	cd/m2	- Dat is...
LED-levensduur	N/A	- Dat is...	20,000	- Dat is...	Hrs.	- Dat is...

Opmerking: (1) De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25 mA/LED.

Beschrijving van de functie van de module

- Nee, dat is niet waar.	Symbool	LCM functioneel	- Nee, dat is niet waar.	Symbool	LCM functioneel
1-2	GND	Power Ground	20	MIPI_D1+	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
3	CTP_RST 1,8 V	Touch paneel opnieuw instellen	21	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
4	LCD-RESET	Als je één van de twee pins laag zet, wordt de LSI geïnitieerd.	22	GND+	Power Ground
5	CTP_INT 1,8 V	Touch paneel onderbrekingsuitgang	23	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
6	TE	Impuls van het raamhoofd voor scheurend effect	24	MIPI_CLK-	MIPI-DSI CLOCK differentiaalsignaalinvoerpen
7	CTP_SDA 1,8 V	I2C-gegevens van het touchpaneel	25	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
8	LCD-ID	ID-code voor ID-circuit.	26	MIPI_CLK+	MIPI-DSI CLOCK differentiaalsignaalinvoerpen
9	CTP_SCL 1,8 V	Touchpaneel I2C-klok	27-28	GND	Power Ground
10	GND	Power Ground	29	PWM	PWM (Pulse Width Modulation) -signaal van LED-rijden.
11	CTP_VCC 3.3V	Aanraakpaneel Stroomvoorziening 2,8 ~ 3,3 V	30	MIPI_D2-	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
12	MIPI_D0-	MIPI-DSI-gegevensdifferentiële signaalinvoerpen	31	LCD-VDDIO/1.8V	stroomvoorziening voor het I/O-circuit
13	GND	Power Ground	32	MIPI_D2+	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
14	MIPI_D0+	MIPI-DSI-gegevensdifferentiële signaalinvoerpen	33-34	GND	Power Ground
15	LEDA	stroomvoorziening voor de achterlichtanode-invoerterminal.	35	VSP	Externe ingangsspanning ((4,8V~6V)
16	GND	Power Ground	36	MIPI_D3-	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
17	LEDA	stroomvoorziening voor de achterlichtanode-invoerterminal.	37	VSN	Externe ingangsspanning ((-4,8V~-6V)
18	MIPI_D1-	MIPI-DSI-gegevensdifferentiële signaalinvoerpen	38	MIPI_D3+	MIPI-DSI-gegevensdifferentiële signaalinput
19	GND	Power Ground	39-40	GND	Power Ground

Betrouwbaarheidstestpunt

7 inch Hoge helderheid 1100nits TFT LCD-scherm FHD 800×1280 punten MIPI-interface 2

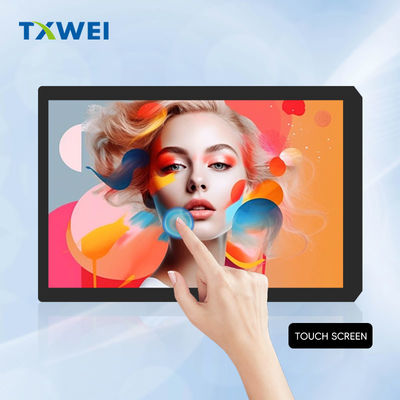

Productbeeld

7 inch Hoge helderheid 1100nits TFT LCD-scherm FHD 800×1280 punten MIPI-interface 3

7 inch Hoge helderheid 1100nits TFT LCD-scherm FHD 800×1280 punten MIPI-interface 4

installatieapparatuur
