MIPI-interface 7-inch TFT LCD-high-definition 800 * 1280 verticale LCD-displaymodule

Producten

MIPI-interface 7-inch TFT LCD-high-definition 800 * 1280 verticale LCD-displaymodule

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW700081S0

Mechanische contourgrootte ((W*H*T):

99.65*160.85*2.4mm

Achtergrondverlichting Stroom:

Grootte:

Lumen graden:

400-550cd/m2

LCM Driver IC:

ILI9881C

LCM-interface:

MIPI-interface

werktemperatuur:

-20+70

PIXELhoogte (W*H):

0.11775(H) *0.11775(V)

Markeren:

MIPI-interface TFT LCD-scherm

800*1280 mobiele betalingsdisplay

7-inch mobiele betalingsscherm

Productbeschrijving

7.0" TFT 800x1280, TFT LCD 7,0 inch Beschrijving

De TXW700081S0 TFT LCD-module is een 7-inch diagonaal formaat portret modus HD 800x1280 IPS free view full-color display.Deze module ondersteunt MIPI-interfaceDe module van het model TXW700081S0 is 99,65 (breedte) x 160,85 (lengte) x 2,4 (dikte) mm, met een effectief oppervlak van 94,2 x 150,72 mm.

De controller TXW700081S0 en ILI9881C zijn op de module geïntegreerd met een werkspanningsbereik van 15 V

De oppervlakte helderheid is 400-550 cd/m2 (Nits). Als u het als landschapsmodus wilt gebruiken of de helderheid wilt aanpassen, neem dan contact met ons op voor meer technische ondersteuning.Dit model is op grote schaal toegepast op gebieden zoals leerling leerlicht display, mobiele betalingen, industriële beveiligingstoegangscontrole, instrumenten, medische apparatuur, slimme woning, internet van dingen, huishoudelijke apparaten, enz.

Product:	7 inch TFT LCD Touch	Resolutie:	800x1280 punten
Bestuurder IC:	ILI9881C of gelijkwaardig	Touchscreen:	zonder aanraking, PCAP optioneel
Afmeting van het dekselglas:	Aanpasbaar	Zichtrichting:	Vrij ((80/80/80/80)
Lijst Dim.:	99.65160.852.4mm	Actief gebied:	94.2 ((H) * 150.72 ((V)nm
Interface:	MIPI (aanpasbaar)	Verbinding:	FPC-connectortype
Pinnummer:	31 pinnen (aanpasbaar)	Oppervlakteverlichting:	400 tot en met 550Cd/m2 ((nits)
Voerspanning:	15 V ((TYP-waarde)	Achterlichttype:	Witte LED
LED-levensduur:	30000 uur	Naleving:	CE&FCC & RoHS-conform

7.0" TFT 800x1280, TFT LCD 7,0 inch Tekening

MIPI-interface 7-inch TFT LCD-high-definition 800 * 1280 verticale LCD-displaymodule 0

MIPI-interface 7-inch TFT LCD-high-definition 800 * 1280 verticale LCD-displaymodule 1

Beschrijving van de functie van de module

Pin nr.	Symbool	LCMFunctioneel
1	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
2	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
3	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
4	NC	Geen verbinding.
5	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
6	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
7	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
8	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
9	GND	POwer Ground
10	GND	POwer Ground
11	MIPI_D2+	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
12	MIPI_D2-	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
13	GND	POwer Ground
14	MIPI_D1+	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
15	MIPI_D1-	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
16	GND	POwer Ground
17	MIPI_CLK+	Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
18	MIPI_CLK-	Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
19	GND	POwer Ground
20	MIPI_D0+	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
21	MIPI_D0-	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
22	GND	POwer Ground
23	MIPI_D3+	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
24	MIPI_D3-	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
25	GND	POwer Ground
26	TE	Dienst TE (Tearing Effect) pin op MPU interface
27	Reset	Als je één van de twee pins laag zet, wordt de LSI geïnitieerd.
28	Identificatie	Geen verbinding.
29	VDDIO/1,8V	stroomvoorziening voor het I/O-circuit
30	VDD/3,3V	stroomvoorziening voor DC/DC-circuits
31	VDD/3,3V	stroomvoorziening voor DC/DC-circuits

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichting met 20 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	14		16	V	-
Voorstroom	Ik..._F	- Dat is...	80	-	mA	-
Luminance ((met LCD)	Lv		360	- Dat is...	cd/m²	-
LED-levensduur	N/A	- Ik heb het niet.	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+70°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-30°C / 96H
3	High Tempe.	+60°C / 96H
4	- Langdurige werking.	-20°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	50°C x 90%RH /96H
6	Warmte- en koude-schok	Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli

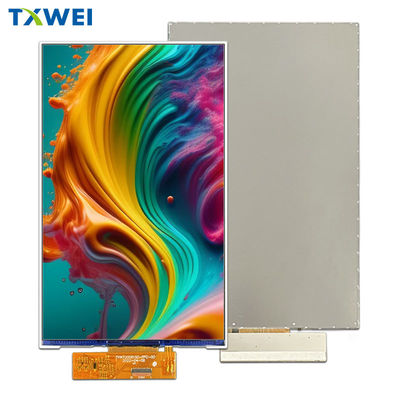

7.0" TFT 800x1280, TFT LCD 7,0 inch Productbeeld

MIPI-interface 7-inch TFT LCD-high-definition 800 * 1280 verticale LCD-displaymodule 3

Volledig geautomatiseerde fabrieksapparatuur

MIPI-interface 7-inch TFT LCD-high-definition 800 * 1280 verticale LCD-displaymodule 4

MIPI-interface 7-inch TFT LCD-high-definition 800 * 1280 verticale LCD-displaymodule 5
