7-inch TFT LCD-scherm 800*1280 Helderheid 350cd/m2 Beveiligingstoegangscontrolepaneel

MOQ: negotiate
Prijs: negotiate
Standaardverpakking: cardboard
Leveringstermijn: 16
Betalingswijze: L/C TT D/P
Toeleveringskapaciteit: 10000pcs
Detailinformatie
Productbeschrijving
Detailinformatie
Place of Origin
Guangdong,China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Model Number
TXW700081S0-MT
Mechanische contourgrootte ((W*H*T):
104.5 ((W) *171.5 ((H) *4.43 ((T)
Grootte:
7.0
Lumen graden:
350 cd/m2
PIXELhoogte (W*H):
0.11775(H) *0.11775(V)
LCM-interface:
MIPI-interface
Aantal pixels:
800*3RGB ((H) X1280 ((V)
LCM Driver IC:
ILI9881C
Markeren:

800*1280 7-inch TFT LCD-scherm

,

7-inch TFT LCD-displaypaneel

,

beveiligingstoegangscontrolepaneel

Productbeschrijving

Productbeschrijving:

De Tianxianwei TXW700081S0-MT touchscreen glasoppervlaktebehandeling heeft meerdere functionele opties, zoals antibacteriële, waterdichte, anti-vingerafdruk, anti-blinking en anti-reflectie.We kunnen aanpassen volgens de specifieke vereisten van de klantDe grootte van het dekselglas kan worden aangepast volgens de aanvraag van de klant. Om stofpreventie te bereiken, zullen we 3M VHB aanbrengen op de trappen aan de achterkant van het glas,die volledig kan voorkomen dat stof het apparaat van de gebruiker binnenkomtBij het ontwerp van dit product hebben we ook een antistatische behandeling uitgevoerd.een andere toepassingsmogelijkheid is dat het product een perfect tastend effect kan hebben, ongeacht of men met blote handen of met kunststofhandschoenen draagt.
De Tianxianwei TXW700081S0-MT wordt momenteel gebruikt door klanten met een helderheid van 350 nits.We ondersteunen aangepaste helderheid en resolutie om te voldoen aan de behoeften van gebruikers in verschillende omgevingen. Op grote schaal gebruikt op gebieden als beveiligingstoegangscontrole, kinderonderwijs, mobiele betalingen, industriële controle, instrumentatie, medische apparatuur, slimme huizen, internet van dingen,huishoudelijke apparaten, enz.


Snelle productgegevens

1. LCD Grootte: 7 ′′ inch TFT
2Resolutie: 800*1280
3. Zienhoek: vrij, alle kijkhoeken
4. Omvang: 104,5 ((W) * 171,5 ((H) * 4,43 ((T) mm
5. LCM-interface type: MIPI

6. CTP-interface type: I2C
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Touch Panel: capacitieve touchscreen ((CTP)





Specificatie



Posten Inhoud Eenheid
LCD-type 7.0 TFT-LCD, transmittief
Uitlegdimensie

104.5 ((W) *171.5 ((H) *4.43 ((T)

 mm
Actief gebied

94.2 ((H) * 150.72 ((V)

 mm
Zichtrichting Alle kijkhoeken ---
Kleur weergeven 16.7M
Aantal punten

800*1280

 Puntjes
Puntpitch (H × V)

0.11775(H) *0.11775(V)

 mm
Assy-type COG+FPC+BL+CTP ---
Achterlicht WITTE LED-achterlicht -
Interface MIPI-interface

Lcm pin n tellen

31

 pin







Producttekening

7-inch TFT LCD-scherm 800*1280 Helderheid 350cd/m2 Beveiligingstoegangscontrolepaneel 07-inch TFT LCD-scherm 800*1280 Helderheid 350cd/m2 Beveiligingstoegangscontrolepaneel 1Beschrijving van de functie van de module



Pin nr. Symbool LCMFunctioneel
1-3

LED'sEen

AA0DDBDB15~DB0 DB15~DB0

 stroomvoorziening voor de achterlichtanode-invoerterminal.
4 NC NC
5-8

LED'sK







 stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
9 GND POwer Ground
10 GND POwer Ground
11 MIPI_D2+ Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
12 MIPI_D2- Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
13 GND POwer Ground
14 MIPI_D1+ Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
15 MIPI_D1- Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
16 GND POwer Ground
17 MIPI_CLK+ Positieve polariteit van het laagspanningsdifferentiële kloksignaal
18 MIPI_CLK- Negatieve polariteit van het laagspanningsdifferentiële kloksignaal
19 GND Power Ground
20 MIPI_D0+ Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
21 MIPI_D0- Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
22 GND POwer Ground
23 MIPI_D3+ Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
24 MIPI_D3- Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
25 GND POwer Ground
26 TE Dienst TE (Tearing Effect) pin op MPU interface
27 Reset Als je één van de twee pins laag zet, wordt de LSI geïnitieerd.
28 Identificatie ID-code voor ID-circuit.
29 VDDIO/1,8V stroomvoorziening voor het I/O-circuit
30-31 VDD/3,3V stroomvoorziening voor DC/DC-circuits



CTPPIN-codeBeschrijving:

Pin nr. Symbool CTPFunctioneel
1 CTP_VDD3.3V stroomvoorziening voor DC/DC-circuits
2 CTP_SCL3.3V Touchpaneel I2C-klok
3 CTP_SDA3.3V I2C-gegevens van het touchpaneel
4 CTP_INT3.3V Touch paneel onderbrekingsuitgang
5 CTP_RST3.3V Touch paneel opnieuw instellen
6 GND POwer Ground



EenBsoluutMmaximaalRaanpak

Kenmerken Symbool - Min. Max, ik ben er klaar voor. Eenheid
LCM-operatietemperatuur TOPR - 20 + 70 °C
LCM-opslagtemperatuur TSTG -30 + 80 °C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH) TOPR - 20 + 70 °C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH) TSTG -30 + 80 °C
Vochtigheid RH - Dat is... 90 %



REliabiliteitstestpunt

- Nee, dat is niet waar. Testpunt Testconditie Notities
1 Hoogtemperatuuropslag +80°C / 96H

1Functioneel onderzoek is in orde.

Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan.

2Geen laag.

Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.




2 Laagtemperatuuropslag -30°C / 96H
3 High Tempe. +70°C / 96H
4 - Langdurige werking. -20°C / 96H
5 Hoge temperatuur/vochtigheidsopslag 50°C x 90%RH /96H
6 Warmte- en koude-schok Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli

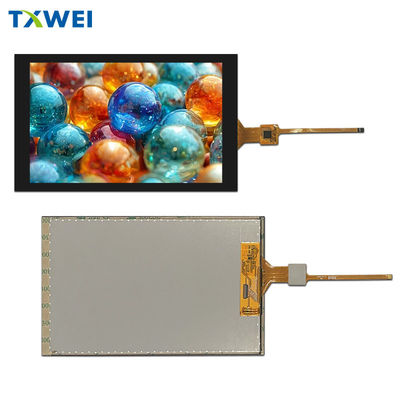

Productbeeld

7-inch TFT LCD-scherm 800*1280 Helderheid 350cd/m2 Beveiligingstoegangscontrolepaneel 2



7-inch TFT LCD-scherm 800*1280 Helderheid 350cd/m2 Beveiligingstoegangscontrolepaneel 3

Fabrieksfaciliteiten en certificaten

7-inch TFT LCD-scherm 800*1280 Helderheid 350cd/m2 Beveiligingstoegangscontrolepaneel 47-inch TFT LCD-scherm 800*1280 Helderheid 350cd/m2 Beveiligingstoegangscontrolepaneel 5
