| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |

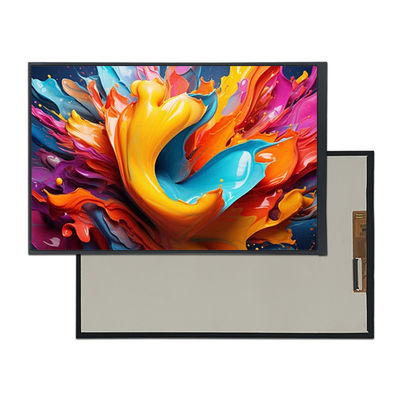

10.1 inch TFT-LCD-scherm Wijde temperatuur 800*1280 Scherm MIPI 40 pinnen
Inleiding van het product
Het TXW100035B2 TFT-LCD-scherm is een 10,1 inch IPS full view scherm met een resolutie van 800 * 1280 pixels.Het TFT-scherm TXW100035B2 werkt bij 24V (spanning van de voeding)
TXW100035B2 ontwerp zonder aanraking, aanpasbaar touchscreen, optionele IIC en USB-interfaces. De helderheid van deze TFT LCD-module TXW100035B2 is 550cd/m2.De kwaliteit van het TFT-LCD-display TXW100035B2 is goedAls industriële display wordt dit product veel gebruikt op gebieden als apparaatbedieningspanelen, mobiele betalingsproducten, veiligheidscontroleproducten, instrumenten en meters,medische apparatuur, slimme huizen, het internet van de dingen en huishoudelijke apparaten.
| Product: | 10.1 inch TFT LCD-scherm |
| Oppervlakteverlichting: | 550 Cd/m2 ((nits) |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| Pinnummer: | 40 pin's |
| Resolutie: |
800*1280 |
| Interface: | MIPI |
| Zichtrichting: | IPS, alle kijkhoeken (85/85/85/85) |
| Actief gebied: |
135.36 ((H) * 216.576 ((V)(mm) |
| Lijst Dim.: |
143 maal 228,6 maal 2.8(mm) |
| Touchscreen: | CTP Facultatief |
| Afbeeldingskleuren: | 16.7 M |
|
LCM Driver IC: |
JD9365DA |
|
Backlightspanning: |
24V |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | CE&FCC & RoHS-conform |
Kenmerken
Dit 10,1 inch TFT Display is een kleurmatrix TFT LCD met amorfe silicium TFT's (ThinFilm Transistors) als actief schakelapparaat.
Dit PCAP TFT LCD 10,1 inch display is ontworpen met, cover glas kan worden aangepast als klant vereiste.
Dit 10,1 inch TFT-scherm is met Kleur Gamut Typ. 50% Min.45%.
De responstijd van deze 10,1 inch LCD TFT is Typ. 30ms, Max. 35ms.
Deze 10,1 inch MIPI TFT werkt bij een ruime temperatuur, variërend van -30 graden tot +80 graden.
Producttekening
Beschrijving van de functie van de module
| Pin nr. | Symbool | LCMFunctioneel |
| 1 | NC | NC |
| 2 | VDD/3,3V | stroomvoorziening voor DC/DC-circuits |
| 3 | VDD/3,3V | stroomvoorziening voor DC/DC-circuits |
| 4 | GND | POwer Ground |
| 5 | Reset | Als je één van de twee pins laag zet, wordt de LSI geïnitieerd. |
| 6 | NC | NC |
| 7 | GND | POwer Ground |
| 8 | MIPI_D0N | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 9 | MIPI_D0P | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 10 | GND | POwer Ground |
| 11 | MIPI_D1N | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 12 | MIPI_D1P | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 13 | GND | POwer Ground |
| 14 | MIPI_CLKN | MIPI-DSI CLOCK differentiaalsignaalinvoerpen |
| 15 | MIPI_CLKP | MIPI-DSI CLOCK differentiaalsignaalinvoerpen |
| 16 | GND | POwer Ground |
| 17 | MIPI_D2N | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 18 | MIPI_D2P | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 19 | GND | POwer Ground |
| 20 | MIPI_D3N | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 21 | MIPI_D3P | MIPI-DSI-gegevensdifferentiële signaalinvoerpen |
| 22 | GND | POwer Ground |
| 23 tot 24 | NC | NC |
| 25 | GND | POwer Ground |
| 26 tot 29 | NC | NC |
| 30 | GND | POwer Ground |
| 31 tot 32 |
LED'sK |
stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 33~38 | NC | NC |
| 39 tot 40 |
LED'sEen |
stroomvoorziening voor de achterlichtanode-invoerterminal. |
Optische kenmerken
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +70°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +60°C / 96H | |
| 4 | - Langdurige werking. | -20°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~60°C (30min),50 cycli |
Productbeeld
TFT-LCD-displaymodulefabrikant - meer dan 300 TFT-standaardartikelen op de markt
Tian Xianwei Technology is een wereldwijd toonaangevende fabrikant van TFT-LCD-displays in China.Tian Xianwei biedt een breed productassortiment van kleine tot middelgrote TFT-displaymodules in maten variërend van 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" en 32" TFT (diagonale grootte van het actieve gebied) enzovoortEr zijn meer dan 200 TFT-standaardmodellen op deze website vermeld; bovendien is bijna elk item aanvaardbaar om af te leiden van de standaardartikelen om aan de vereisten van de klant te voldoen.
Tian Xianwei TFT-displays zijn gekwalificeerd volgens industriële normen, waaronder standaard TFT-LCD-modules, IPS TFT, hooghelderheid TFT-LCD (zonlichtleesbaar display), TFT-panelen met controllerboards,TFT-staaftype, Wide Temperature TFT LCD. Deze displays omvatten landschap- of portretmodus.Tian Xianwei TFT-LCD-displays zijn verkrijgbaar in verschillende resoluties, evenals aanraakschermen optioneel in resistieve en geprojecteerde capacitieve (PCAP-aanraakscherm) technologieVeel van onze TFT-displaymodules hebben meer dan één interface, waaronder MCU, RGB, TTL, LVDS en MIPI DSI.Tian Xianwei TFT-modules zijn perfect voor een aantal toepassingen, waaronder industriële controle., koffiemachine, medische apparatuur, POS-systeem, automatisering, GPS-navigator, witte goederen, energiecontrole, telecommunicatie, medische apparatuur, enz.
