| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |

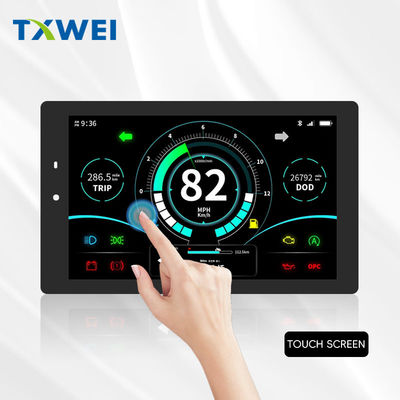

7-inch IPS TFT LCD Display JD9365DA Driver MIPI Interface Product Inleiding
TXW700088K0-CTPTFT-LCD-scherm is een 7 inch portretmodus met capacitieve touchscreen (CTP) TFT-LCD-module, met QVGA-resolutie600*1024Deze TFT-LCD-module is ingebouwd metJD9365DAIC. het ondersteunt MIPI-interface.18VDeze module heeft een anti-glare oppervlakte en alle kijkhoeken zichtbaar.
TXW700088K0-CTPhet schermproduct maakt gebruik van een achtergrondverlichting met een hoge helderheid, met een polarisator met een hoge helderheid, de oppervlakte helderheid kan 800 NITS bereiken en het CTP-oppervlak is anti-blinkende,zodat dit product in zonlicht kan worden gelezenDeze LCD-module kan worden gebruikt in ingebedde systemen, industriële apparaten, beveiligings- en handheldapparatuur die een hoge kwaliteit en kleurrijke afbeelding vereisen.
Kenmerken:
| Product: | 7 inch TFT LCD-scherm |
| Resolutie: |
600*1024 |
| Zichtrichting: | IPS Alle kijkhoeken |
| Pinnummer: | 40 pin's |
| Oppervlakteverlichting: | 800 Cd/m2 |
| LED-levensduur: | 20000 uur |
| Touchscreen: | Capacitatief aanraakpaneel |
| Afmeting van het dekselglas: | Aanpasbaar |
| Interface: | MIPI |
|
Mechanical OutlineSize: |
104.36 maal 178,67 maal 5.28 |
| Bestuurder IC: |
JD9365DA |
| Naleving: | CE- en FCC- en RoHS-conform |
7 inch IPS TFT LCD schermJD9365DARijder Mipi InterfaceProductenTekening
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | + 70 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 80 | °C |
| TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH) | TOPR | - 20 | + 70 | °C |
| TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH) | TSTG | -30 | + 80 | °C |
| Vochtigheid | RH | - Dat is... | 90 | % |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met 18 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 16.8 | - Dat is... | 19.2 | V | - Dat is... |
| Voorstroom | Ik...F | - Dat is... | 120 | - Dat is... | mA | - Dat is... |
| Lichtsterkte ((Met LCD+CTP) | Lv | - Dat is... | 800 | - Dat is... | cd/m2 | - Dat is... |
| LED-levensduur | N/A | - Dat is... | 20,000 | - Dat is... | Hrs. | Noot 1 |
Opmerking:
Beschrijving van de functie van de module
| Pin nr. | Symbool | LCM functioneel |
| 1 | GND | Power Ground |
| 2 | MIPI_D0+ | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 3 | MIPI_D0- | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 4 | GND | Power Ground |
| 5 | MIPI_D1+ | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 6 | MIPI_D1- | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 7 | GND | Power Ground |
| 8 | MIPI_CLK+ | Hoge snelheidsinterface-klok differentiaal-invoer/uitvoerpinnen |
| 9 | MIPI_CLK- | Hoge snelheidsinterface-klok differentiaal-invoer/uitvoerpinnen |
| 10 | GND | Power Ground |
| 11 | MIPI_D2+ | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 12 | MIPI_D2- | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 13 | GND | Power Ground |
| 14 | MIPI_D3+ | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 15 | MIPI_D3- | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 16 tot 17 | GND | Power Ground |
| 18~19 | VCC 1,8 V | stroomvoorziening voor het I/O-circuit |
| 20 tot 23 | NC | NC |
| 24 | Reset | Als je één van de twee pins laag zet, wordt de LSI geïnitieerd. |
| 25 tot 26 | NC | NC |
| 27 | GND | Power Ground |
| 28 tot 29 |
LEDK |
stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 30 | GND | Power Ground |
| 31 | NC | NC |
| 32 tot 33 | GND | Power Ground |
| 34 | NC | NC |
| 35 tot 36 |
LEDA |
stroomvoorziening voor de achterlichtanode-invoerterminal. |
| 37 | GND | Power Ground |
| 38 tot 39 | VDD 3.3V | stroomvoorziening voor DC/DC-circuits |
| 40 | NC | NC |
CTPPIN-codeBeschrijving:
| Pin nr. | Symbool | CTPFunctioneel |
| 1 | CTP_VCC2.8V | Touchpaneel Poveraanbod2.8~3.3V |
| 2 | CTP_INT1.8V | Touch paneel onderbrekingsuitgang |
| 3 | CTP_RST1.8V | Touch paneel opnieuw instellen |
| 4 | CTP_SCL1.8V | Touchpaneel I2C-klok |
| 5 | CTP_SDA1.8V | I2C-gegevens van het touchpaneel |
| 6 | GND | POwer Ground |
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +80°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +70°C / 96H | |
| 4 | - Langdurige werking. | -20°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli |
Foto's van producten
TFT-LCD-displaymodulefabrikant - meer dan 400 TFT-standaardartikelen op de markt
Tian XianweiSAEF is een wereldwijd toonaangevende fabrikant van TFT-LCD-displays, gevestigd in China. SAEF biedt een breed productassortiment van kleine tot middelgrote TFT-displaymodules in maten variërend van 0,96",1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"en 32"TFT (diagonale grootte van het actieve gebied) enzovoort.Bijna elk item kan worden afgeleid van de standaard items om aan de eisen van de klant te voldoen..
Zoekwoord: tft 7",7tft LCD,7"tft lcd,7Inch LCD, TFT LCD7,7tft-display,7"tft display,7inch tft display, tft display7inch, tft display7"7een inch TFT-LCD-display,7"tft scherm,7inch TFT-scherm, TFT-scherm7inch, TFT-scherm7"7inch LCD-scherm
