| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |

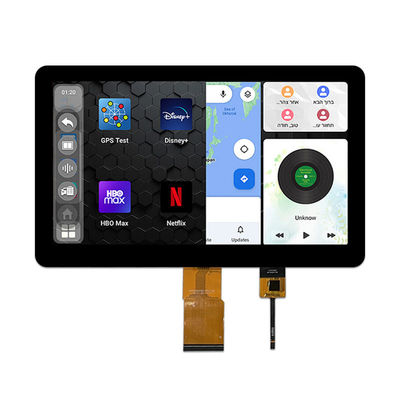

TXW100041B0-CTP is een 10,1 inch 16:9 ratio full-color TFT LCD-scherm met een resolutie van 1024 * 600, IPS full view high-definition high brightness display effect,breed temperatuurbereik van -30+80 werktemperatuur, en een hoog helderheidsdisplay van 450 cd/m2.
Bovendien,TXW100041B0-CTPde drie productkenmerken: hoge helderheid (450 cd/m2), hoog contrast (800:1) en anti-flits.het verbeteren van de visuele ervaring van klantenproducten onder verschillende omstandigheden.
Dit product wordt op grote schaal gebruikt op gebieden als auto-navigatie, buitenlichtbewakingsapparatuur, industriële besturingsapparatuur, medische apparatuur, bedieningspanelen voor mens-machine-interfaces, enz.
Kenmerken
| Posten | Specificatie |
| LCD-grootte | 10.1 inch ((diagonaal) |
|
Lumen graden |
450 cd/m2 |
| Resolutie |
1024*3RGB ((H) X600 ((V) |
| Afbeeldingsmodus | Normaal wit, transmisief |
| Puntpitch |
0.2175*0.2088mm |
| Actief gebied |
222.72(H) *125.28(V)mm |
| Grootte van de module ((met CTP) | 247.69*154.09*6.8mm |
|
LCM Driver IC |
HX8282A11 |
|
LCM-interface |
LVDS-bitsinterface |
|
Lcm pin n tellen |
60 |
| Zie richting ((Grey Inversion) |
Alle klokken |
|
Structuur van het touchscreen |
G+G |
|
Touch Driver IC |
GT9271 |
|
Touch Interface |
IIC |
| werktemperatuur |
-20+70 |
| opslagtemperatuur |
-30+80 |
LVDS Inch TFT met CTP-productTekening
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | + 70 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 80 | °C |
| TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH) | TOPR | - 20 | + 70 | °C |
| TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH) | TSTG | -30 | + 80 | °C |
| Vochtigheid | RH | - Dat is... | 90 | % |
TFT D.C.Ckenmerken
| Kenmerken | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie |
| TFT OperationFrame-tarief | Hz | - Dat is... | 60 | - Dat is... | Hz | - Dat is... |
| Voerspanning voor ((DC/DC)) | VDD | 3.0 | 3.3 | 3.6 | V | - Dat is... |
| TFT-poort ON-spanning | VGH | - Dat is... | 18 | - Dat is... | V | - Dat is... |
| TFT-poort OFF-spanning | VGL | - Dat is... | -6 | - Dat is... | V | - Dat is... |
| TFT-gemeenschappelijke spanning | Vcom | - Dat is... | 4.4 | - Dat is... | V | - Dat is... |
| AVDD | Avdd | - Dat is... | 9.6 | - Dat is... | V | - Dat is... |
Notities:
1. VGH is de TFT-gate-operatiespanning.
2. VGL is de TFT-gate-operatiespanning.
fluctueert met dezelfde fase als Vcom.
3. Vcom moet worden aangepast om de weergave kwaliteit te optimaliseren, zoals Crosstalk en Contrast Ratio etc.
4. De waarde is slechts de referentiewaarde. De klant kan de instelling waarde te optimaliseren door de
verschillende D-IC.
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met witte 42 LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 16.8 | - Dat is... | 19.2 | V | - |
| Voorstroom | Ik...F | - Dat is... | 140 | - | mA | - |
| Lichtsterkte ((Met LCD+CTP) | Lv | TBD | - Dat is... | cd/m2 | - | |
| LED-levensduur | N/A | - Dat is... | 30000 | - Dat is... | Hrs. | Noot 1 |
Opmerking:
De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25 mA/LED.
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +80°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +70°C / 96H | |
| 4 | - Langdurige werking. | -20°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~70°C (30min),10 cycli |
ProductenBeeld
Fabrieksfaciliteiten en certificaten
