10.1 inch 1200X1920 LCD-displaymodule 350cd/m2 Medische apparatuur Smart Home Display Panel

Producten

10.1 inch 1200X1920 LCD-displaymodule 350cd/m2 Medische apparatuur Smart Home Display Panel

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW100047N0

LCM Driver IC:

HX8279

PIXELhoogte (W*H):

0.1128*0.1128

Lumen graden:

350 d/m2

Actief gebied:

135.36(H) * 216.576(V)

opslagtemperatuur:

-20+60

LCM-interface:

MIPI BIT-interface

Aantal pixels:

1200*3RGB ((H) X1920 ((V)

Lcm pin n tellen:

Markeren:

1200x1920 LCD-displaymodule

10 inch LCD-displaymodule

Medische apparatuur Smart Home Display Panel

Productbeschrijving

10.1 inch1200*1920Industriële TFT-LCD-scherm MIPI-interface 40 pin productinleiding

TXW100047N0 is een 10,1 inch industrieel TFT-LCD-scherm met een resolutie van 1200 * 3RGB (H) X1920 (V) (1200 horizontale door 1920 verticale pixelarray).De stroomtoevoerspanning (VCC) voor het aandrijven van het LCD-paneel is 22.4V tot 25.6V. Het kan worden gebruikt voor ingebedde systemen, automatisering, GPS, medische apparatuur, industriële apparatuur en beveiligingsapparatuur die hoogwaardige TFT-kleurbeeldschermen vereisen.

Dit product wordt veel gebruikt in tablets voor onderwijs, panelen voor medische apparatuur, robots, betalingsterminals, printers, slimme huizen, gezichtsherkenning, mobiele betalingen, industriële bedieningspaneelen,apparatuur en instrumentenpaneel, auto-elektronica, kantoorapparatuur, huishoudelijke apparaten en andere gebieden.

Sleutelwoorden:	10.1 inch TFT LCD-scherm
Resolutie:	1200*1920
Interface:	MIPI
LED-levensduur:	30000 uur
Zichtrichting:	Om zes uur.
Werktemperatuur	-10°C tot +50°C
Touchscreen:	TXW100047N0-TC
Afmeting van het dekselglas:	ODM-producten
Oppervlakteverlichting:	350 Cd/m2
Pins:	40
LCM bestuurder IC:	HX8279
Naleving:	CE- en FCC- en RoHS-conform

Producttekening

10.1 inch 1200X1920 LCD-displaymodule 350cd/m2 Medische apparatuur Smart Home Display Panel 0

10.1 inch 1200X1920 LCD-displaymodule 350cd/m2 Medische apparatuur Smart Home Display Panel 1

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 32 witte LED's.

worden weergegeven in de volgende tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	22.4	- Dat is...	25.6	V	- Dat is...
Voorstroom	Ik..._F	- Dat is...	80	- Dat is...	mA	- Dat is...
Luminance ((met LCD)	Lv	- Dat is...	TBD	- Dat is...	cd/m²	- Dat is...
LED-levensduur	N/A	- Dat is...	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

Beschrijving van de functie van de module

Pin nr.	Symbool	LCMFunctioneel
1	NC	Geen verbinding.
2	CTP_Reset 3.3V	CTP_Reset Signal input pin.
3	CTP_VDD 3.3V	stroomvoorziening voor DC/DC-circuits
4	GND	POwer Ground
5	CTP_INT 3.3V	CTP_STOP Signal
6	CTP_SDA 3.3V	CTP_Data Single
7	CTP_SCL 3.3V	CTP_Clock Signal
8	NC	Geen verbinding.

9	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
10	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
11	NC	Geen verbinding.
12	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
13	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
14	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
15	NC	Geen verbinding.
16	GND	POwer Ground
17	MIPI_D0N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
18	MIPI_D0P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
19	GND	POwer Ground
20	MIPI_D1N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
21	MIPI_D1P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
22	GND	POwer Ground
23	MIPI_CLKN	Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
24	MIPI_CLKP	Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
25	GND	POwer Ground
26	MIPI_D2N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
27	MIPI_D2P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
28	GND	POwer Ground
29	MIPI_D3N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
30	MIPI_D3P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
31	GND	POwer Ground
32	NC	Geen verbinding.
33	NC	Geen verbinding.
34	Reset1.8V	Als je één van de twee pins laag zet, wordt de LSI geïnitieerd.
35	VCC3.3V	Stroomvoorziening voor het boostercircuit
36	VCC3.3V	Stroomvoorziening voor het boostercircuit
37	VCC3.3V	Stroomvoorziening voor het boostercircuit
38	VCC3.3V	Stroomvoorziening voor het boostercircuit
39	IOVCC 1,8 V	stroomvoorziening voor DC/DC-circuits
40	NC	Geen verbinding.

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+70°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-20°C / 96H
3	High Tempe.	+60°C / 96H
4	- Langdurige werking.	-10°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	50°C x 90%RH /96H
6	Warmte- en koude-schok	Statische toestand, -10°C ((30min) ~60°C (30min),10 cycli

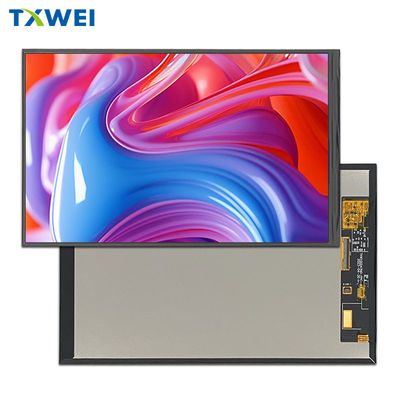

Foto's van producten
