| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |
Het TXW700102S0 industriële TFT-scherm is een 7-inch IPS full view TFT-LCD-scherm met een resolutie van 720 * 1280 pixels.De externe afmetingen van de LCD-module zijn 91.44 (W) x 165.91 (H) x 2.35 mm, en de AA-grootte is 86.94 (H) x 154.56 (V) mm. De LCM-interface is een MIPI-interface met 40 pinnen.
De oppervlakte helderheid van het TXW700102S0 LCD-scherm is 370cd/m2 (nits). Neem contact op met ons verkoopteam voor meer details.leerlichten, mobiele betalingen, industriële toegangscontrole voor beveiliging, instrumenten, medische apparatuur, slimme huizen, het internet van de dingen, huishoudelijke apparaten en andere gebieden.
| Sleutelwoorden: | 7 inch industrieel TFT-scherm |
| Resolutie: |
720*1280Puntjes |
| TFT LCD-interface: | MIPI |
| Touchscreen: | zonder(aanpasbaar) |
| Pins: | 40 |
| Oppervlakteverlichting: | 370 Cd/m2 |
|
LCM Driver IC: |
ILI9881C |
| Omvang van de contour: |
91.44 ((W) x165.91 ((H) x 2.35Ik heb het gedaan. |
| Actief gebied: |
86.94 ((H) × 154.56 ((V)Ik heb het gedaan. |
| Zichtrichting: | IPS Alle kijkhoeken (80/80/80/80) |
| Werktemperatuur | -20°C tot +70°C |
| LED-levensduur: | 30000 uur |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | CE & FCC& RoHS-conform |
7 inch TFT-display van industriële kwaliteit720*1280RGB-interface met producttekening
Beschrijving van de functie van de module
| Pin nr. | Symbool | LCMFunctioneel |
| 1-2 | VDD | Stroomvoorziening voor LCD. |
| 3-4 | VDDIO | stroomvoorziening voor het I/O-circuit |
| 5 | RST | Reset Signal input pin |
| 6 | TE | Impuls van het raamhoofd voor scheurend effect |
| 7 | GND | Power Ground |
| 8 | MIPI_D0N | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 9 | MIPI_D0P | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 10 | GND | Power Ground |
| 11 | MIPI_D1N | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 12 | MIPI_D1P | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 13 | GND | Power Ground |
| 14 | MIPI_CLKN | Hoge snelheidssinterface-klok differentiaalsignaalinputpen/uitputpen |
| 15 | MIPI_CLKP | Hoge snelheidssinterface-klok differentiaalsignaalinputpen/uitputpen |
| 16 | GND | Power Ground |
| 17 | MIPI_D2N | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 18 | MIPI_D2P | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 19 | GND | Power Ground |
| 20 | MIPI_D3N | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 21 | MIPI_D3P | Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen |
| 22 | GND | Power Ground |
| 23-24 | NC | NC |
| 25 | GND | Power Ground |
| 26-29 | NC | NC |
| 30 | GND | Power Ground |
| 31-32 | LEDK | Stroomvoorziening voor de ingangsterminal van de achterlichtkatode |
| 33-38 | NC | NC |
| 39-40 | LEDA | Stroomvoorziening voor de anode-invoerterminal voor achterlicht |

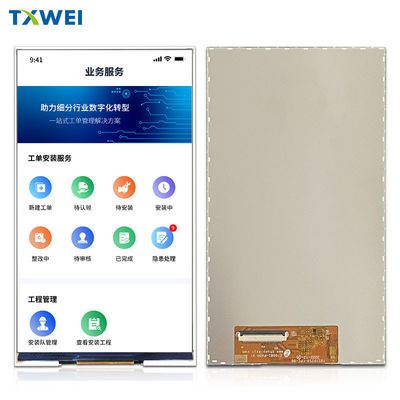

7 inch TFT-display van industriële kwaliteit720*1280 MIPI-interface met productbeeld
Tian Xianweiis een wereldwijd toonaangevende fabrikant van TFT-LCD-displays in China.Tian Xianweibiedt een breed productassortiment van kleine tot middelgrote TFT-displaymodules in afmetingen variërend van 0,96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" en 28" TFT (diagonale grootte van het actieve gebied) enzovoortOp deze website zijn meer dan 300 TFT-standaardmodellen vermeld; bovendien kan bijna elk item worden afgeleid van de standaardmodellen om aan de eisen van de klant te voldoen.
Tian XianweiTFT-displays zijn gekwalificeerd volgens industriële standaarden, waaronder standaard TFT-LCD-modules, IPS TFT, High brightness TFT LCD (zonlicht leesbaar display), TFT-panelen met controller boards, Bar Type TFT,TFT-LCD met grote temperatuurDeze weergaven omvatten landschaps- of portretmodus.Tian XianweiTFT-LCD-displays zijn verkrijgbaar in verschillende resoluties, evenals aanraakschermen optie in resistieve en geprojecteerde capacitieve (PCAP-aanraakscherm) technologie.Veel van onze TFT-displaymodules hebben meer dan één interface, inclusief MCU., RGB, TTL, LVDS en MIPI DSI.Tian XianweiTFT-modules zijn perfect voor een aantal toepassingen, waaronder industriële controle, koffiemachine, medische apparatuur, POS-systeem, automatisering, GPS-navigator, witte goederen, energiecontrole, telecom,medische apparatuur, enz..
Zoekwoord: tft 7", 7 tft lcd, 7" tft lcd,7 inch tft lcd, tft lcd 7, 7 tft display, 7" tft display, 7 inch tft display, tft display 7 inch, tft display 7", 7 inch tft lcd display,7 inch touch TFT, 7" TFT touch lcd display, TFT 7" met CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd 7" RGB LCD
