LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP

MOQ: negotiate
Prijs: negotiate
Standaardverpakking: cardboard
Leveringstermijn: 16
Betalingswijze: L/C TT D/P
Toeleveringskapaciteit: 10000pcs
Detailinformatie
Productbeschrijving
Detailinformatie
Place of Origin
Guangdong,China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Model Number
TXW700106N0-HG
Actief gebied:
154.21 ((H) * 85.92 ((V)
PIXELhoogte (W*H):
0.1506*0.1432
werktemperatuur:
-30+80
LCM-interface:
LVDS BIT-interface
opslagtemperatuur:
-30+80
Aantal pixels:
1024*3RGB ((H) X600 ((V)
Lumen graden:
450cd/m²
Markeren:

LVDS 7-inch LCD-display

,

450 cd/m2 7-inch LCD-display

,

1024*600 7-inch LCD-display

Productbeschrijving

TFT LCD-module 7" inch 1024x600 LVDS-interface IPS met CTP Producttekening Product Inleiding

Product snelle details:

1LCD Grootte: 7 ′′ TFT
2Resolutie: 1024x600
3Zienhoek: vrij
4De afmetingen van de contour zijn: 164,9*100*5,08 mm.
5. LCM-interface type: LVDS bit-interface

6. CTP-interface type: I2C
7Temperatuur: boven -30°C tot +80°C; onder -30°C tot +80°C

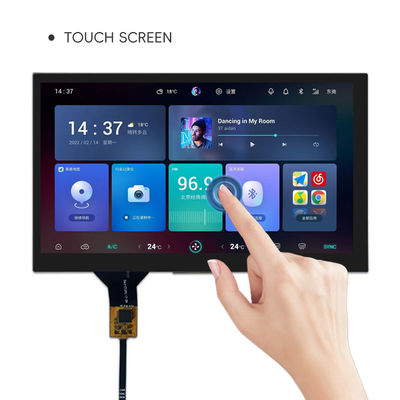

8. Touch Panel: capacitieve touchscreen ((CTP)



De Tianxianwei TXW700106N0-HG is een 7-inch IPS full view TFT LCD-scherm met een resolutie van QVGA 1024x600 pixels.
De externe afmetingen van de LCD-module zijn 164,9 * 100 * 5,08 mm, en de AA-grootte is 154,21 (H) * 85,92 (V) mm. Dit 7-inch TFT-LCD gebruikt PCAP (capacitive touch screen).De SF-TO700B-8857A-CT LCM-interface heeft een MIPI-interface met 30 pinnenDe oppervlaktehelderheid van TXW700106N0-HG is 450cd/m2 (nits), tot 1300cd/m2, met LVDS-interface en ingebouwde boostcircuit.Deze LCD-displaymodule kan werken bij temperaturen van -20 °C tot +70 °C.
Deze 7-inch TFT-LCD-displaymodule wordt veel gebruikt op gebieden zoals medische apparatuur, industriële beveiliging, instrumentatie en geïntegreerd computerscherm voor industriële controle.
Sleutelwoorden: 7 inch TFT Touchscreen: CTP ((Capacity Touch Screen)
Resolutie: 1024x600 punten Afmeting van het dekselglas: Kan aangepast worden
LCM-interface:

LVDS-bitsinterface

 Oppervlakteverlichting: 450-1300 Cd/m2
LED-levensduur: 30000 uur Pins: 20 pin's
Zichtrichting: Alle gezichtshoek ((80/80/80/80) CTP-interface: I2C
Werktemperatuur ¥20°C tot +70°C Naleving: CE & FCC & RoHS-conform





Kwaliteitsborging

1Voor elk stuk, hebben we 3 keer 100% test om goede kwaliteit te garanderen.

2.De QA-manager is al meer dan 12 jaar in de LCD-industrie. De belangrijkste productie- en QA-operatoren zijn al meer dan 7-8 jaar in de LCD-industrie.Ons team zijn allemaal zeer professioneel en ervaren in de LCD ingevuld om kwaliteit te garanderen voor klanten.



TFT-LCD-module 7" inch 1024x600 MIPI-interface IPS met CTP-producttekening



LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP 0



LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP 1

Maan boord Beschrijving

Pin nr. Symbool Maan boord Beschrijving
1 LCD-VDD 3.3V Stroomvoorziening voor LCD.
2 NC NC
3 NC NC
4 GND Op de grond.
5 GND Op de grond.
6 GND Op de grond.
7 RXIN0- Negatieve LVDS-differentieelgegevens0
8 RXIN0+ Positieve LVDS-differentieelgegevens0
9 RXIN1- Negatieve LVDS-differentieelgegevens1
10 RXIN1+ Positieve LVDS-differentieelgegevens1
11 RXIN2- Negatieve LVDS-differentieelgegevens2
12 RXIN2+ Positieve LVDS-differentieelgegevens2
13 GND Op de grond.
14 GND Op de grond.
15 RXCLKIN- Negatieve LVDS-differentiële klokinvoer
16 RXCLKIN+ Positieve LVDS-differentiële klokinvoer
17 RXIN3- Negatieve LVDS-differentiële gegevens3
18 RXIN3+ Positieve LVDS-differentiële gegevens3
19 NC NC
20 NC NC



BLPIN-codeBeschrijving

Pin nr. Symbool BL Functioneel
1 VLED 12V Achterlichtvoeding
2 NC NC
3 EN 3.3V Inzetten van het besturingssignaal van de LED-converter.
4 BL-PWM BL-PWM (Pulse Width Modulation) Signal van LED-rijden.
5 NC NC
6 GND Power Ground



CTPPIN-codeBeschrijving

Pin nr. Symbool CTPFunctioneel
1 CTP_SCL3.3V Touchpaneel I2C-klok
2 CTP_SDA3.3V I2C-gegevens van het touchpaneel
3 CTP_INT3.3V Touch paneel onderbrekingsuitgang
4 GND POwer Ground
5 CTP_VDD 3.3V Touchpaneel Poveraanbod2.8~3.3V
6 CTP_RST3.3V Touch paneel opnieuw instellen



EenBsoluutMmaximaalRaanpak

Kenmerken Symbool - Min. Max, ik ben er klaar voor. Eenheid
LCM-operatietemperatuur TOPR - 20 + 70 °C
LCM-opslagtemperatuur TSTG -30 + 80 °C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH) TOPR - 20 + 70 °C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH) TSTG -30 + 80 °C
Vochtigheid RH - Dat is... 90 %



Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 27 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken Symbool - Min. Type Max, ik ben er klaar voor. Eenheid Notities
Voorspanning VF 25.2 - Dat is... 28.8 V - Dat is...
Voorstroom Ik...F - Dat is... 60 - Dat is... mA - Dat is...
Lichtsterkte ((Met LCD+CTP) Lv - Dat is... 370 - Dat is... cd/m2 - Dat is...
LED-levensduur N/A - Dat is... 30,000 - Dat is... Hrs. Noot 1



Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25 mA/LED.

Betrouwbaarheidstestpunt

- Nee, dat is niet waar. Testpunt Testconditie Notities
1 Hoogtemperatuuropslag +80°C / 96H

1Functioneel onderzoek is in orde.

Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan.

2Geen laag.

Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.




2 Laagtemperatuuropslag -30°C / 96H
3 High Tempe. +70°C / 96H
4 - Langdurige werking. -20°C / 96H
5 Hoge temperatuur/vochtigheidsopslag 60°C x 90%RH /96H
6 Warmte- en koude-schok Statische toestand, -20°C ((30min) ~70°C (30min),10 cycli



TFT LCD-module 7" inch 1024x600 MIPI interface IPS met CTP Product Image

LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP 2

LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP 3



LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP 4



Fabriek en faciliteiten

LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP 5

LVDS-interface 7 inch TFT LCD Touch Screen 1024x600 IPS Volle kijkhoek met CTP 6
