10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel

Producten

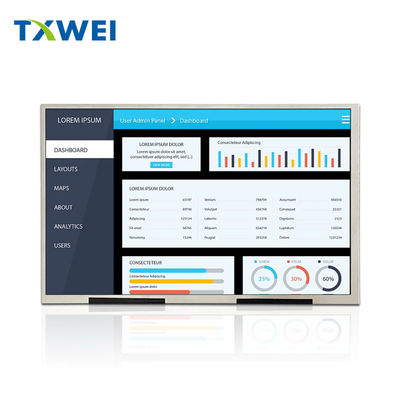

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW100048N2

Actief gebied:

216.96 ((H) * 135.6 ((V)

Grootte:

Spanning:

8.8-10.8V

opslagtemperatuur:

-20+70

Achtergrondverlichting Stroom:

120 mA

PIXELhoogte (W*H):

0.0565*0.1695

Aantal pixels:

1280*3RGB ((H) X800 ((V)

Markeren:

1280x800 TFT LCD-displaypaneel

10.1 inch TFT-LCD-displaypaneel

TFT-LCD-displaypaneel OEM

Productbeschrijving

**10.1 inch Industrial TFT Display 350 Nits LVDS 1280*800 Pixel Product Inleiding**

TXW100048N2 is een 10,1 inch 16:10 beeldverhouding full-color TFT LCD-scherm met een resolutie van 1280 * 800, IPS full view high definition high brightness display,een breed temperatuurbereik van -20+70 werktemperatuur, hoog helderheidsdisplay van 350 cd/m2

Dit product wordt op grote schaal gebruikt op gebieden als apparaatbesturingspanelen, mobiele betalingsproducten, beveiligingstoegangscontroleproducten, instrumenten en meters, medische apparatuur, slimme huizen,het Internet der Dingen, en huishoudelijke apparaten.

Product:	10.1 inch industriële TFT-scherm
Resolutie:	1280*800
Oppervlakteverlichting:	350cd/m2 ((nits)
Interface:	LVDS 8 BIT-interface
Pinnummer:	40 pin's
Zichtrichting:	IPS, alle kijkhoeken (85/85/85/85)
Lijst Dim.:	229.46 maal 149.1 maal 2.6(mm)
Actief gebied:	216.96 ((H) * 135.6 ((V)(mm)
Oppervlaktebehandeling:	Harde coating ((3H)
Haze:	25%
Touchscreen:	Met CTP Facultatief
Afbeeldingskleuren:	16.7 M
Werktemperatuur	-20°C tot +70°C
Opbergtemp.:	-30°C tot +80°C
LED-achterlicht:	39 stuks
LED-levensduur:	30000 uur
Certificaat:	ISO 9001:2015 / ISO 14001:2015
Naleving:	CE&FCC & RoHS-conform

Producttekening

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 0

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 1

LCM Pin Beschrijving:

Pin nr.	Symbool	Beschrijving
1	NC	NC
2	VDD	Stroomspanning voor digitale circuits.
3	VDD	Stroomspanning voor digitale circuits.
4	NC	NC
5	NC	NC
6	NC	NC
7	GND	Ground
8	RXIN0-	Negatieve LVDS-differentiële gegevensinvoer
9	RXIN0+	Positieve LVDS-differentiële gegevensinvoer
10	GND	Ground
11	RXIN1-	Negatieve LVDS-differentiële gegevensinvoer
12	RXIN1+	Positieve LVDS-differentiële gegevensinvoer
13	GND	Ground
14	RXIN2-	Negatieve LVDS-differentiële gegevensinvoer
15	RXIN2+	Positieve LVDS-differentiële gegevensinvoer
16	GND	Ground
17	RXCLKIN-	Negatieve LVDS-differentiële klokinvoer
18	RXCLKIN+	Positieve LVDS-differentiële klokinvoer
19	GND	Ground
20	RXIN3-	Negatieve LVDS-differentiële gegevensinvoer
21	RXIN3+	Positieve LVDS-differentiële gegevensinvoer
22	GND	Ground
23	NC	NC
24	NC	NC
25	GND	Ground
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	Vermogen voor analoge circuits
30	GND	Ground
31	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
32	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
33	NC	NC
34	NC	NC
35	VGL	Sluiting van de spanning
36	NC	NC
37	NC	NC
38	VGH	Poort ON Spanning
39	LEDA	Stroomvoorziening voor anode-invoer van LED-achterlicht.
40	LEDA	Stroomvoorziening voor anode-invoer van LED-achterlicht.

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 42 witte LED's.

worden weergegeven in de volgende tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	8.4	- Dat is...	10.5	V	- Dat is...
Voorstroom	Ik..._F	- Dat is...	280	- Dat is...	mA	- Dat is...
Luminance ((met LCD)	Lv	- Dat is...	400	- Dat is...	cd/m²	- Dat is...
LED-levensduur	N/A	- Dat is...	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.
Optische kenmerken

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 2

Testomstandigheden:

1.VDD=2,5V, de omgevingstemperatuur is 25°C.2De testsystemen verwijzen naar aantekening 2.3De optische specificaties worden op basis van Innolux LCM gemeten.

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+80°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-30°C / 96H
3	High Tempe.	+70°C / 96H
4	- Langdurige werking.	-20°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	50°C x 90%RH /96H
6	Warmte- en koude-schok	Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli

Product Ide magie

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 4

Fabrieksfaciliteiten en certificaten

Projecteerde capacitieve (PCAP) touchscreen

De PCAP-touchtechnologie biedt een snelle en gevoelige respons, evenals betrouwbaarheid op professioneel niveau.en automotive toepassingenWe kunnen ook het PCAP touchscreen combineren met een LCD, een geïntegreerde ingebedde oplossing die de supply chain en assemblage helpt vereenvoudigen.

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 6

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 7

Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF

Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 8

10,1 inch industriële TFT-display 350 neten LVDS-interface met 8 bits 1280 * 800 pixel 9

Waarom ons kiezen?

1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?Tianxianweikan voldoen aan uw aangepaste LCD-eisen.

2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?Tianxianweikan een aangepaste en standaard touchscreen leveren, waaronder resistieve en capacitieve multi-touch oplossingen, waaronder ook lucht- en optische binding.
3- Verbintenis tot kwaliteitsbetrouwbaarheid
Tianxianweiis gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, CE,FCC en andere milieuregels in de wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..

Zoekwoord:TFT-scherm 10,1 inch, industrieel TFT-scherm 10,1 inch, PCAP TFT LCD 10,1 inch, PCAP TFT LCD 10,1 inch, tft 10,1 ", 10,1 inch tft lcd, 10,1 inch1 " tft lcd zonlicht leesbaar, 10,1 inch tft lcd, tft lcd 10,1, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, tft display 10,1 inch, tft display 10,1 ", 10,1 " tft lcd display, 10,1 " tft screen, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " t1 inch TFT scherm, tft-scherm 10,1 inch, tft-scherm 10,1 ", 10,1 inch tft lcd-scherm,1280*800TFT, 10,1 inch1280*800, 10,1 inch LVDS
