7 inch 800*1280 LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS

Producten

7 inch 800*1280 LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW700107S0-MT

Aantal pixels:

800*3RGB ((H) X1280 ((V)

PIXELhoogte (W*H):

0.11775(H) *0.11775(V)

opslagtemperatuur:

-30+80

Lumen graden:

350-500cd/m2

Actief gebied:

94.2 ((H) * 150.72 ((V)

LCM-interface:

LVDS-interface

Grootte:

Markeren:

capacitieve touch 7 inch lcd module

TFT-LCD-high-definition-displaymodule

LVDS capacitieve touchscreen

Productbeschrijving

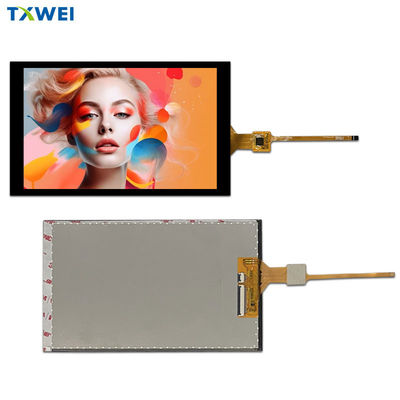

7 inch.800*1280LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS Product Inleiding

Product snelle details:

1. LCD Grootte: 7 ′′ inch TFT
2Resolutie:800*1280
3Zienhoek: vrij
4- Omvang van de lijn:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5. LCM-interface type: LVDS

6. CTP-interface type: I2C
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Touch Panel: capacitieve touchscreen ((CTP)

Tianxianwei TXW700107S0-MT is een 7-inch IPS full view TFT LCD-scherm met een resolutie van 800 * 1280 pixels.

De externe afmetingen van de LCD-module zijn 104,5 (W) * 171,5 (H) * 4,43 (T) mm, en de AA-grootte is 94,2 (H) * 150,72 (V) mm. Dit 7-inch TFT-LCD wordt geleverd met PCAP (capacitive touch screen).TXW700107S0-MT interface met LVDS interfaceDe CTP-interface is I2C. De TXW700107S0-MT heeft een oppervlaktehelderheid van 350-500cd/m2 (nits), en de LCD-displaymodule kan werken bij temperaturen van -20 °C tot +70 °C.

Deze 7-inch TFT-LCD-displaymodule wordt veel gebruikt op gebieden zoals beveiligingstoegangscontrole, kinderonderwijs, mobiele betalingen, industriële controle, instrumentatie, medische apparatuur, slimme huizen,Het internet van de dingen en huishoudelijke apparaten.

Sleutelwoorden:	7 inch TFT	Touchscreen:	CTP ((Capacity Touch Screen)
Resolutie:	1024x600 punten	Afmeting van het dekselglas:	Kan aangepast worden
LCM-interface:	LVDS	Oppervlakteverlichting:	350-500 Cd/m2
LED-levensduur:	30000 uur	Pins:	40 pin's
Zichtrichting:	Alle gezichtshoek ((85/85/85/85)	CTP-interface:	I2C
Werktemperatuur	¥20°C tot +70°C	Naleving:	CE&FCC & RoHS-conform

7 inch.800*1280LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS Producttekening

7 inch 800*1280 LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS 0

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 20	+ 70	°C
LCM-opslagtemperatuur	T_STG	-30	+ 80	°C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH)	T_OPR	- 20	+ 70	°C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH)	T_STG	-30	+ 80	°C
Vochtigheid	RH	- Dat is...	90	%

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 20 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	14	- Dat is...	16	V	- Dat is...
Voorstroom	Ik..._F	- Dat is...	80	- Dat is...	mA	- Dat is...
Lichtsterkte ((Met LCD+CTP)	Lv	- Dat is...	450	- Dat is...	cd/m²	- Dat is...
LED-levensduur	N/A	- Dat is...	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

Beschrijving van de functie van de module

Pin nr.	Symbool	LCMFunctioneel
1	LED's+	stroomvoorziening voor de achterlichtanode-invoerterminal.
2	LED's+	stroomvoorziening voor de achterlichtanode-invoerterminal.
3	NC	Geen verbinding.
4	NC	Geen verbinding.
5	LED's-	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
6	LED-	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
7	NC	Geen verbinding.
8	GND	Power Ground
9	VGL ((NC)	Geen verbinding.
10	NC	Geen verbinding.
11	NC	Geen verbinding.
12	VGH ((NC)	Geen verbinding.
13	GND	Power Ground
14	AVDD ((NC))	Geen verbinding.
15	GND	Power Ground
16	SELB ((NC)	Geen verbinding.
17	GND	Power Ground
18	LVDS_D3P	Positieve LVDS-differenciële gegevens3Invoer
19	LVDS_D3N	Negatieve LVDS-differenciële gegevens3Invoer
20	GND	Power Ground
21	LVDS_D2P	Positieve LVDS-differenciële gegevens2Invoer
22	LVDS_D2N	Negatieve LVDS-differenciële gegevens2Invoer
23	GND	Power Ground
24	LVDS_D1P	Positieve LVDS-differenciële gegevens1Invoer
25	LVDS_D1N	Negatieve LVDS-differenciële gegevens1Invoer
26	GND	Power Ground
27	LVDS_D0P	Positieve LVDS-differentieelgegevens0
28	LVDS_D0N	Negatieve LVDS-differentieelgegevens0
29	GND	Power Ground
30	LVDS_CLKP	Positieve LVDS-differentiële klokinvoer
31	LVDS_CLKN	Negatieve LVDS-differentiële klokinvoer
32	GND	Power Ground
33	STBYB	Stand-by-modus, normaal hoog getrokken.
34	LR(NC)	Geen verbinding.
35	UPDN ((NC))	Geen verbinding.
36	RESET3.3V	Reset Signal input pin.
37	NC	Geen verbinding.
38	VDD3.3V	Stroomvoorziening voor LCD.
39	VDD3.3V	Stroomvoorziening voor LCD.
40	VCOM ((NC)	Geen verbinding.

CTPPIN-codeBeschrijving:

Pin nr.	Symbool	CTPFunctioneel
1	CTP_RST	Touch paneel opnieuw instellen3.3V
2	CTP_VCC	Touchpaneel Poveraanbod3.3V
3	GND	POwer Ground
4	CTP_INT	Onderbrekingssignaal3.3V
5	CTP_SDA	I2C-gegevens van het touchpaneel3.3V
6	CTP_SCL	Touchpaneel I2C-klok3.3V

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+80°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-30°C / 96H
3	High Tempe.	+70°C / 96H
4	- Langdurige werking.	-20°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	60°C x 90%RH /96H
6	Warmte- en koude-schok	Statische toestand, -20°C ((30min) ~70°C (30min),10 cycli

7 inch.800*1280LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS Productbeeld

Faciliteiten en certificaten

Wat is LVDS

LVDS (Low Voltage Differential Signaling): Het is een interface voor laagspanningsdifferentiële signaaltechnologie. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

In de afgelopen jaren, met de snelle ontwikkeling van de elektronica-industrie, heeft intelligente displayapparatuur ook briljante prestaties geboekt, en hoogdefinitie-display is door consumenten begunstigd.Momenteel, de high-definition display protocol interfaces omvatten RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, enz.

Zoekwoord: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 inch tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inch tft display, tft display 7 inch LVDS, tft display 7", 7 inch tft lcd display,7 inch touch TFT, 7" TFT touch lcd display, TFT 7" met CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd.
