| MOQ: | negotiate |
| Prijs: | negotiate |
| Standaardverpakking: | cardboard |
| Leveringstermijn: | 16 |
| Betalingswijze: | L/C TT D/P |
| Toeleveringskapaciteit: | 10000pcs |

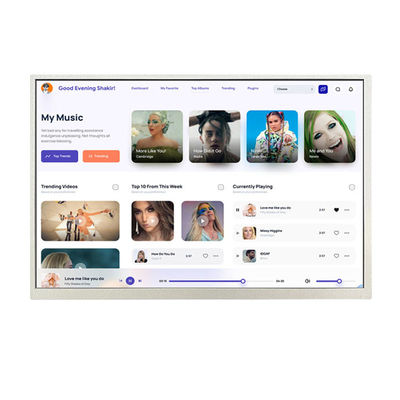

| Product: | 10.1 inch industriële TFT-scherm |
| Resolutie: | 1280 RGB X 800 |
| Interface: | 8 bits-LVDS-interface |
| Zichtrichting: | IPS, alle kijkhoeken (85/85/85/85) |
| Pinnummer: | 40 pin's |
| Oppervlakteverlichting: | 1000 Cd/m2 ((nits) |
| Lijst Dim.: |
229.1*148.9*4.4(mm) |
| Actief gebied: |
216.96 ((H) * 135.6 ((V)(mm) |
| Touchscreen: | RTP en CTP facultatief |
| Afbeeldingskleuren: | 16.7 M |
|
LCM bestuurder IC: |
EK79202 |
|
Lcm pin n telling: |
40 pin |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | CE & FCC& RoHS-conform |
TFT-scherm van industriële kwaliteit 10,1 inch LVDS 1280x800 pixels 40 pins Producttekening
LCM Pin Beschrijving:
| Pin nr. | Symbool | Beschrijving |
| 1 | NC | NC |
| 2 | VDD | Stroomspanning voor digitale circuits. |
| 3 | VDD | Stroomspanning voor digitale circuits. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Ground |
| 8 | RXIN0- | Negatieve LVDS-differentiële gegevensinvoer |
| 9 | RXIN0+ | Positieve LVDS-differentiële gegevensinvoer |
| 10 | GND | Ground |
| 11 | RXIN1- | Negatieve LVDS-differentiële gegevensinvoer |
| 12 | RXIN1+ | Positieve LVDS-differentiële gegevensinvoer |
| 13 | GND | Ground |
| 14 | RXIN2- | Negatieve LVDS-differentiële gegevensinvoer |
| 15 | RXIN2+ | Positieve LVDS-differentiële gegevensinvoer |
| 16 | GND | Ground |
| 17 | RXCLKIN- | Negatieve LVDS-differentiële klokinvoer |
| 18 | RXCLKIN+ | Positieve LVDS-differentiële klokinvoer |
| 19 | GND | Ground |
| 20 | RXIN3- | Negatieve LVDS-differentiële gegevensinvoer |
| 21 | RXIN3+ | Positieve LVDS-differentiële gegevensinvoer |
| 22 | GND | Ground |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Ground |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Vermogen voor analoge circuits |
| 30 | GND | Ground |
| 31 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 32 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Sluiting van de spanning |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Poort ON Spanning |
| 39 | LEDA | Stroomvoorziening voor anode-invoer van LED-achterlicht. |
| 40 | LEDA | Stroomvoorziening voor anode-invoer van LED-achterlicht. |
AbsoluteMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | -30 | + 70 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 80 | °C |
| Vochtigheid | RH | - Dat is... | 90 | % |
TFT D.C.Ckenmerken
Opmerking 1: Zorg ervoor dat VDD en VeL eerst op het LCD worden aangebracht en vervolgens op VeN.
Opmerking 2: De VDD-instelling moet overeenkomen met de signaaluitgangsspanning (zie opmerking 3) van het systeembord van de klant.
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met 48 witte LED's.
worden weergegeven in de volgende tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 21.6 | - Dat is... | 25.6 | V | - Dat is... |
| Voorstroom | Ik...F | - Dat is... | 240 | - Dat is... | mA | - Dat is... |
| Luminance ((met LCD) | Lv | - Dat is... | 1000 | - Dat is... | cd/m2 | - Dat is... |
| LED-levensduur | N/A | - Dat is... | 20,000 | - Dat is... | Hrs. | Noot 1 |
Opmerking:
De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van eenLis groter dan 40 mA/LED.
Optische kenmerken
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +80°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +70°C / 96H | |
| 4 | - Langdurige werking. | -30°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli |
- Ik weet het niet.TFT-scherm van industriële kwaliteit 10,1 inch LVDS 1280x800 pixels 40 pins Product Ide magie
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en professionele betrouwbaarheid gecombineerd.Het geprojecteerde capacitieve aanraakscherm van Saef Technology is ontworpen voor strenge industriëleWe kunnen ook PCAP touchscreens combineren met vloeibare kristallen displays (LCD's),een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
Zoekwoord: industriële TFT-display 10,1 inch, PCAP TFT LCD 10,1 inch, PCAP TFT LCD 10,1 inch, tft 10,1 ", 10,1 inch tft lcd, 10,1" tft lcd, 10,1 inch tft lcd, tft lcd 10.1TFT-scherm, 10,1 inch TFT-scherm, 10,1 inch TFT-scherm, 10,1 inch TFT-scherm, 10,1 inch TFT-schermTFT-scherm 10.1", 10,1 inch LCD-scherm, 1280x800 TFT, 10,1 inch 1280x800, 10,1 inch LVDS
