7,02 inch TFT LCD-scherm HX8279 1200 * 1920 punten 40 pins MIPI-interface

Producten

7,02 inch TFT LCD-scherm HX8279 1200 * 1920 punten 40 pins MIPI-interface

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW702002B0

Actief gebied:

94.5 ((H) * 151.2 ((V)

Achtergrondverlichting Stroom:

180-300 mA

Mechanische contourgrootte ((W*H*T):

105.18x163.34x3.65

Grootte:

Lcm pin n tellen:

40PIN

opslagtemperatuur:

-30+80

werktemperatuur:

-20+70

Markeren:

Drone afstandsbediening display panel

7-inch display panel

Productbeschrijving

7.02" TFT1200*1920puntjes met introductie van RTP-product

TXW702002B0 is een 7,02 inch 16:10 aspect ratio full-color TFT LCD display met een resolutie tot 1200 * 1920 en IPS full view high-definition high-brightness display effect.Dit TFT-display ondersteunt MIPI-interfaceMet behulp van anti-glans display oppervlakken, het scherm reflecteert geen licht en behoudt een betere beeldkwaliteit.

De contrastverhouding van deze module is 500:1 (typische waarde) en de helderheid is 1500-2000 nits (typische waarde).en de module werkt in het temperatuurbereik van -20 tot +70 °C, met een opslagtemperatuur tussen -30 en +80 °C.

Dit product wordt op grote schaal gebruikt op gebieden zoals drone-afstandsbediening, fotografieapparatuur, militaire displayapparatuur, industriële beveiliging, medische apparatuur, handheld PDA's, enz.

Kenmerken

Productnaam:	7.02 inch TFT LCD display
Modelnummer:	TXW702002B0
Grootte:	7.0 inch
Aantal pixels:	1200*3RGB ((H) X1920 ((V)
Lumensgraden:	1500-2000cd/m2
Werktemperatuur:	-20°C tot +70°C
Opbergtemperatuur:	-30°C tot +80°C
Mechanische contourgrootte (WHT):	105.18 × 163,34 × 3,65 mm
LCM-interface:	MIPI-interface
Achterlichtstroom:	180-300 mA
LCM Pin n Telling:	40 pin

7.02" TFT1200*1920puntjes met RTP Producttekening

7,02 inch TFT LCD-scherm HX8279 1200 * 1920 punten 40 pins MIPI-interface 0

7,02 inch TFT LCD-scherm HX8279 1200 * 1920 punten 40 pins MIPI-interface 1

Beschrijving van de functie van de module

Pin nr.	Symbool	Functioneel
1	NC	Geen verbinding.
2	IOVCC 1,8 V	Stroomvoorziening voor I/O.
3	IOVCC 1,8 V	Stroomvoorziening voor I/O.
4	GND	Power Ground
5	RST	Reset Signal input pin.
6	NC	Geen verbinding.
7	GND	Power Ground
8	MIPI_0N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
9	MIPI_0P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
10	GND	Power Ground
11	MIPI_1N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
12	MIPI_1P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
13	GND	Power Ground
14	CLKN	Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
15	CLKP	Hoge snelheidsinterface-klok differentiaalsignaalinvoer/outputPinnen
16	GND	Power Ground
17	MIPI_2N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
18	MIPI_2P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
19	GND	Power Ground
20	MIPI_3N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
21	MIPI_3P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
22	GND	Power Ground
23	NC	Geen verbinding.
24	NC	Geen verbinding.
25	GND	Power Ground
26	NC/TE	Geen verbinding.
27	PWMO	PWM (Pulse Width Modulation) -signaal van LED-rijden.
28	NC/BIST	Geen verbinding.
29	NC	Geen verbinding.
30	GND	Power Ground
31	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
32	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.

33	NC	Geen verbinding.
34	VSN	Externe ingangsspanning ((-4,5V~ -6V)
35	VSN	Externe ingangsspanning ((-4,5V~ -6V)
36	NC	Geen verbinding.
37	VSP	Externe ingangsspanning ((4,5V~6V)
38	VSP	Externe ingangsspanning ((4,5V~6V)
39	LEDA	Stroomvoorziening voor anode-invoer van LED-achterlicht.
40	LEDA	Stroomvoorziening voor anode-invoer van LED-achterlicht.

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 20	+ 70	°C
LCM-opslagtemperatuur	T_STG	-30	+ 80	°C
Vochtigheid	RH	- Dat is...	90	%

TFT D.C.Ckenmerken

Kenmerken	Symbool	- Min.	Typus.	Max, ik ben er klaar voor.	Eenheid
Voerspanning voor I/O	VDDIO	1.7	1.8	2.0	V
Voerspanning voor VSP	VSP	4.5	5.5	6	V
Voerspanning voor VSN	VSN	-6	- Vijf.5	- Vier.5	V

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 48 witte LED's.

worden weergegeven in de volgende tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	21.6	- Dat is...	25.6	V	- Dat is...
Voorstroom	Ik..._F	180	240	300	mA	- Dat is...
Luminance ((met LCD)	Lv	1000	1300	1500	cd/m²	- Dat is...
LED-levensduur	N/A	- Dat is...	20,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van een_Lis groter dan 45 mA/LED.

Optische specificatie

7,02 inch TFT LCD-scherm HX8279 1200 * 1920 punten 40 pins MIPI-interface 2

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+80°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-30°C / 96H
3	High Tempe.	+70°C / 96H
4	- Langdurige werking.	-20°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	60°C x 90%RH /96H
6	Warmte- en koude-schok	Statische toestand, -20°C ((30min) ~70°C (30min),10 cycli

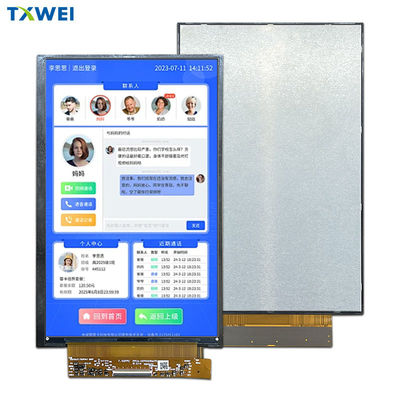

7.02" TFT 800x480 punten met RTP Product Image
