128*160 1,8 inch TFT LCD Display Module ST7735S IC met MCU-interface

Producten

128*160 1,8 inch TFT LCD Display Module ST7735S IC met MCU-interface

MOQ:	1
Standaardverpakking:	Karton
Leveringstermijn:	16
Betalingswijze:	L/C, D/A, D/P, T/T,
Toeleveringskapaciteit:	10000 stuks

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

TXWEI

Certificering

ISO9001 IS014001 IATF16949 CE FCC ROHS

Modelnummer

TXW180025S0

TFT actief gebied:

28.032 ((H) * 35.04 ((V) mm

Controle IC:

ST7735S

Model nr.:

TXW180025S0

Kleurdiepte:

16.7M

Grootte:

1.77inch

Lcm pin n tellen:

31pin

Inlaatspanning:

2.8~3.3V

LCM Driver IC:

ST7735S

Bergingstemperatuur:

-30 ~ +80

Het bekijken Dierection:

80/80/80/80

werktemperatuur:

-20+70

Mechanische contourgrootte:

34*43,7*2,43 mm

LCM-interface:

MCU 8/16 bit interface

Markeren:

128*160 TFT LCD-displaymodule

1.8 inch TFT LCD-displaymodule

MCU-interface TFT LCD-displaymodule

Productbeschrijving

1.8 inch TFT LCD QVGA128*160 ST7735SIC met MCU-interface TFT LCD-displaymodule

Tianxianwei TXW180025S0 is een 1,8 inch TN-type TFT LCD-scherm met een resolutie van QVGA 128 * 160 pixels.

Product snelle details:
1LCD Grootte: 1,8 ′′ TFT
2Resolutie:128*160QVGA
3Zienhoek 12:00
4- Omvang van de lijn:34 maal 43,7 maal 2.43mm
5. LCD Driver IC:ST7735S
6. LCD-interface type:MCU 8/16 bit interface
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Aanraakpaneel: zonder aanraakscherm (aanpasbaar)

Product:	1.8 inch TFT LCD	Touchscreen:	Zonder touchscreen (aanpasbaar)
Resolutie:	128*160 punten	Afmeting van het dekselglas:	Zonder (aanpasbaar)
Zichtrichting:	12:00	Interface:	MCU 8/16 bit interface
Pinnummer:	31 Pins	Verbinding:	Verstopping (aanpasbaar)
Oppervlakteverlichting:	280 Cd/m2 ((nits)	LED-levensduur:	30000 uur
Bestuurder IC:	ST7735S	Naleving:	CE&FCC & RoHS-conform

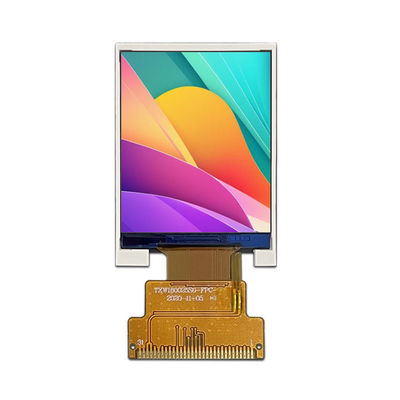

1.8 inch TFT LCD Display Echt productbeeld

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 10	+60	°C
LCM-opslagtemperatuur	T_STG	- 20	+ 70	°C
Vochtigheid	RH	-	90	%

TFT D.C.Ckenmerken

Kenmerken	Symbool	- Min.	Typus.	Max, ik ben er klaar voor.	Eenheid
Voerspanning voor I/O	VDDIO	- Dat is...	- Dat is...	- Dat is...	V
Voerspanning voor ((DC/DC))	VDD	2.7	2.8	3.3	V
Voerspanning voor ((DC/DC))	AVDD				V
Voerspanning voor ((DC/DC))	AVEE				V

LCMPinbeschrijvingen

Pin nr.	Symbool	LCMFunctioneel
1	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
2	LEDA	stroomvoorziening voor de achterlichtanode-invoerterminal.
3	GND	Goud
4	VDD	PINPOWER SUPPLY ((2.8-3.3V)
5	AO	Register selectie signaal.
6	CS	Chip selecteer signaalinput pin
7	Reset	Reset signaalinvoerterminal.
8	SDA	Invoer/uitvoer signaal pin
9	SCL	Synchrone kloksignaalpen
10	GND	Goud

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+70°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-20°C / 96H
3	High Tempe.	+60°C / 96H
4	- Langdurige werking.	-10°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	50°C x 90%RH /96H
6	Warmte- en koude-schok	Statische toestand, -20°C ((30min) ~60°C (30min),50 cycli

Fabrieksfaciliteiten en certificaten

Projecteerde capacitieve (PCAP) touchscreen

Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.

De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.

128*160 1,8 inch TFT LCD Display Module ST7735S IC met MCU-interface 4

128*160 1,8 inch TFT LCD Display Module ST7735S IC met MCU-interface 5

128*160 1,8 inch TFT LCD Display Module ST7735S IC met MCU-interface 6

128*160 1,8 inch TFT LCD Display Module ST7735S IC met MCU-interface 7

Waarom ons kiezen?

1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.

2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepaste en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch-oplossingen, inclusief lucht- en optische binding..
3- Verbintenis tot kwaliteitsbetrouwbaarheid
SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..

Zoekwoord: tft 1.8", 1.8 tft lcd, 1.8 tft lcd, 1.8 inch tft lcd, tft lcd 1.8,1.8 tft display, 1.8 inch tft display, 1.8 inch tft display, 1.8 inch tft display, 1.8 inch tft display, 1.8 inch tft lcd display, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen, 1.8 inch tft screen.8 inch LCD-scherm
