DETAILS VAN DE PRODUCTEN

Thuis > Producten >

2.4 inch TFT LCD-scherm met 240x320 pixels Achterlicht Spanning 2.8-3.3V -30 80C Werkt

Producten

2.4 inch TFT LCD-scherm met 240x320 pixels Achterlicht Spanning 2.8-3.3V -30 80C Werkt

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW240112S1

opslagtemperatuur:

-30+80°C

Aantal pixels:

240*320

Actief gebied:

36.72*48.96mm

Backlightspanning:

2.8-3.3V

Zichtrichting:

Alle klokken

Mechanische contourgrootte ((W*H*T):

42.92*60.26*2.40 mm

LCM-interface:

SPI/RGB/MCU-interface

Markeren:

De Vertoning van 2

4 Duimtft lcd

240X320 de Vertoning van pixeltft lcd

Productbeschrijving

China Factory 2.4 inch QVGA Lcd TFT Display 240x320 Scherm

2.4 inch QVGA ST7789T3-G4TFT-LCD

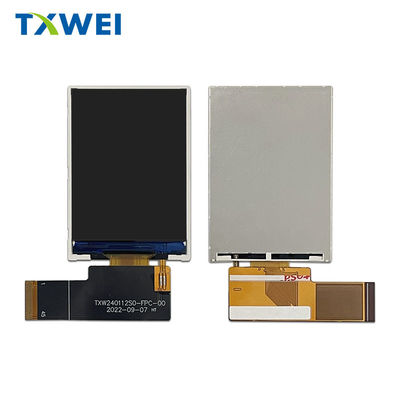

Tian Xianwei TXW240112S1is een 2,4-inch TN-type TFT-LCD-scherm met een resolutie van QVGA 240x320 pixels.

Product:	2.4 inch TFT-scherm	Resolutie:	240x320
Touchscreen:	Zonder touchscreen (optioneel)	Afmeting van het dekselglas:	Aanpassing
Zichtrichting:	12:00	Bestuurder IC:	ST7789T3-G4
Interface:	SPI/RGB/MCU-interface	Verbinding:	Verstopping (aanpasbaar)
Pinnummer:	45 pin's	Oppervlakteverlichting:	1500 Cd/m2 ((nits)
LED-levensduur:	30000 uur	Naleving:	CE&FCC & RoHS-conform

2.4 inch TFT LCD Display Tekening

2.4 inch TFT LCD-scherm met 240x320 pixels Achterlicht Spanning 2.8-3.3V -30 80C Werkt 0

2.4 inch TFT LCD-scherm met 240x320 pixels Achterlicht Spanning 2.8-3.3V -30 80C Werkt 1

Beschrijving van de functie van de module

Pin nr.	Symbool	Functioneel
1	XR(NC)	NC
2	YD(NC)	NC
3	XL ((NC)	NC
4	JU(NC)	NC
5 tot 6	GND	Power Ground
7 tot 8	VCI	Stroomvoorziening 2,8 V
9	IOVCC	Stroomvoorziening 1,65 ~ 3,3 V
10	SDO	Serial data output pin.
11 tot 28	DB17~DB0	MCU parallelle interface databus.
29	DIN ((SDA)	Serial data input/output pin.
30	PCLK	puntkloksignaal voor de werking van de RGB-interface.
31	DE	Gegevenssignalen voor de werking van de RGB-interface.
32	HS	Lijnsynchroon signaal voor de werking van de RGB-interface.
33	VS	Frame synchrone signaal voor RGB-interface werking.
34	RD	Strobe-signaal.
35	WR ((SPI-RS)	Schrijf strobe signaal.
36	RS	Register selectie signaal.
37	CS	Chip selectie signaal pin.
38	Reset	Reset signaalinvoerterminal.
39 tot 41	IM0~IM2	Selecteer de interface-modus
42	NC	NC
43	LEDA	stroomvoorziening voor de achterlichtanode-invoerterminal.
44	NC	NC
45	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichting met 6 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	16.8	- Dat is...	19.2	V	-
Voorstroom	Ik..._F	- Dat is...	20	-	mA	-
Luminance ((met LCD)	Lv		1500	- Dat is...	cd/m²	-
LED-levensduur	N/A	- Ik heb het niet.	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

2.4 inch TFT LCD-scherm tekening echte product demonstratie

2.4 inch TFT LCD-scherm met 240x320 pixels Achterlicht Spanning 2.8-3.3V -30 80C Werkt 2

2.4 inch TFT LCD-scherm met 240x320 pixels Achterlicht Spanning 2.8-3.3V -30 80C Werkt 3

Fabrieksfaciliteiten en certificaten

Zoekwoord: tft 2.4", 2.4 tft lcd, 2.4" tft lcd, 2.4 inch tft lcd, tft lcd 2.4, 2,4 "tft display, 2,4 "tft display, 2,4 "tft display, 2,4 "tft display, 2,4 "tft display, 2,4 "tft display, 2,4 "tft LCD display, 2,4 "tft screen, 2,4 "tft screen, 2,4 "tft screen, 2,4 "tft screen, 2,4 "tft screen,2,4 inch LCD-scherm
