2.8 inch 480x640 TFT LCD Display Hoge resolutie IPS Type Full Viewing Angle LCM interface MIPI BIT Interface

MOQ: negotiate
Prijs: negotiate
Standaardverpakking: cardboard
Leveringstermijn: 16
Betalingswijze: L/C TT D/P
Toeleveringskapaciteit: 10000pcs
Detailinformatie
Productbeschrijving
Detailinformatie
Place of Origin
Guangdong,China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Model Number
TXW280061B0
Aandrijfelement:
TFT-actieve matrix
PIXELhoogte (W*H):
0,09
Zichtrichting:
Alle klokken
LCM-interface:
MIPI BIT-interface
Achtergrondverlichting Stroom:
120 mA
werktemperatuur:
-20+70°C
Grootte:
2,8 duim
Backlightspanning:
2.8-3.3V
Markeren:

IPS-type TFT-LCD-scherm

,

De Vertoning van hoge Resolutietft lcd

,

2

Productbeschrijving



2.8" TFT 480x640, TFT LCD 2,8 inch Beschrijving



Dit product is een scherm met een hoge PPI-resolutie met een diagonale grootte van 2,8 inch en een resolutie van 480x640.het maakt gebruik van IPS full view display technologie, waardoor het product geschikt is voor sommige high-end toepassingen.

De TFT LCD-module TXW280061B0 is een 2,8 inch diagonaal portret modus 480x640 hoge resolutie full-color display dat MIPI-interface ondersteunt.De module grootte van TXW280061B0 model is 55.81 (W) x83.31 (L) x3.53 (T) mm, en de grootte van het actieve gebied is 43,20 x 57,60 mm. TXW280061B0 en ST7701 bestuurder IC controller zijn geïntegreerd op de module, met een logische voedingsspanning bereik van 2.8V tot 3V.3V. De typische waarde is 3.2V. De oppervlakte helderheid is 300cd/m2 (Nits). De werktemperatuur van dit model is -20 tot 70 graden Celsius,en de opslagtemperatuur is -30 tot 80 graden Celsius.

Dit product wordt veel gebruikt in industriële controleapparatuur, instrumenten, slimme huishoudelijke apparaten, 3D-printers, medische endoscopen, handtoestellen,en andere producten.



Mechanische specificaties:



Artikel 1 Vervaardiging Eenheid
Afbeeldingsmaat 2.8 Inch
OUTLINE DIMENSIES

55.81 maal 83.31 maal 3.53

 mm
DRIVER IC

ST7701

 -
Interface-type

MIPI

 een beetje





Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 6 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.



Kenmerken Symbool - Min. Type Max, ik ben er klaar voor. Eenheid Notities
Voorspanning VF 16.8 - Dat is... 19.2 V -
Voorstroom Ik...F - Dat is... 20 - mA -
Luminance ((met LCD) Lv   TBD - Dat is... cd/m2 -
LED-levensduur N/A - Ik heb het niet. 30,000 - Dat is... Hrs. Noot 1



Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij ILDe levensduur van de LED kan worden verkort door gebruik te maken van ILis groter dan 25 mA/LED.





Beschrijving van de functie van de module



Pin nr. Symbool LCMFunctioneel
1 GND POwer Ground
2 DSI_ D0_N MIPI-DSI-gegevensdifferentiële signaalinvoerpen
3 DSI_ D0_P MIPI-DSI-gegevensdifferentiële signaalinvoerpen
4

GND

 POwer Ground
5 DSI_ D1_N MIPI-DSI-gegevensdifferentiële signaalinvoerpen
6 DSI_ D1_P MIPI-DSI-gegevensdifferentiële signaalinvoerpen
7 GND Power Ground
8 DSI_CLKN MIPI-DSI CLOCK differentiaalsignaalinvoerpen
9 DSI_CLKP MIPI-DSI CLOCK differentiaalsignaalinvoerpen
10 GND Power Ground
11 RESE DB15~DB0

Herstel signaalinvoerterminal.‘L’.
12 TE Het signaal van het scheuren van het geheugen wordt gebruikt om MCU te synchroniseren met het geheugen van het frame
13 NC NC
14 IOVCC I/O-spanning: 1,65 V ~ 3,3 V
15 VCI PVoorziening: 2.5V ~ 3,3 V
16 TP_VDD TP VDD-PIN
17 TP_SDA TP SDA-PIN
18 TP_SCL TP SCL-PIN
19 TP_INT TP INT PIN
20 TP_RST TP RST PIN
21 LEDK stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
22 LEDA stroomvoorziening voor de achterlichtanode-invoerterminal.



2.8" TFT 480x640, TFT LCD 2,8 inch Tekening



2.8 inch 480x640 TFT LCD Display Hoge resolutie IPS Type Full Viewing Angle LCM interface MIPI BIT Interface 0



2.8 inch 480x640 TFT LCD Display Hoge resolutie IPS Type Full Viewing Angle LCM interface MIPI BIT Interface 1

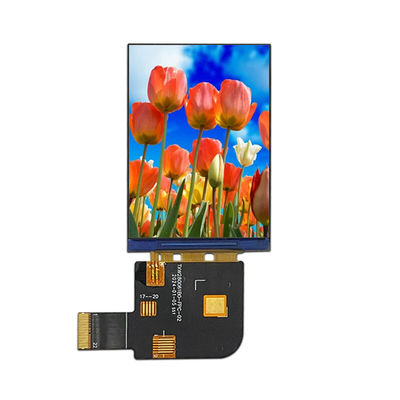

2.8" TFT 480x640, TFT LCD 2,8 inch Productbeeld



2.8 inch 480x640 TFT LCD Display Hoge resolutie IPS Type Full Viewing Angle LCM interface MIPI BIT Interface 2

2.8 inch 480x640 TFT LCD Display Hoge resolutie IPS Type Full Viewing Angle LCM interface MIPI BIT Interface 3





Fabriek en faciliteiten



2.8 inch 480x640 TFT LCD Display Hoge resolutie IPS Type Full Viewing Angle LCM interface MIPI BIT Interface 4

2.8 inch 480x640 TFT LCD Display Hoge resolutie IPS Type Full Viewing Angle LCM interface MIPI BIT Interface 5







Zoekwoord: tft 2.8", 2.8 tft lcd, 2.8 tft lcd, 2.8 inch tft lcd, tft lcd 2.8TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm,2,8 inch LCD-scherm, 2,8 inch 480x640, 2,8 inch IPS TFT.
