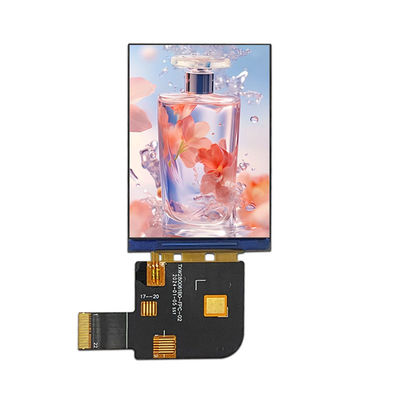

2.8" TFT 480x640, TFT LCD 2,8 inch Beschrijving

TXW280061B0 is een 2,8 inch diagonaal groot, 480 * 3RGB (H) X640 (V) full-color TFT LCD display. De TFT LCD module ondersteunt MIPI BIT interface, met een module grootte van 55,81 * 83,31 * 3.53 mm en een actief gebied van 43.2 x 57,6 mm; de TXW280061B0 LCD TFT integreert de ST7701-controller op de module, met een logisch voedingsspanningsbereik van 2,8 V tot 3,3 V.

TXW280061B0 is een verticale modus LCD-module met een helderheid van 300cd/m2.8-inch TFT LCD-module is geschikt voor industriële controleapparatuur, instrumenten, slimme huishoudelijke apparaten, 3D-printers, medische endoscopen, handtoestellen en andere producten.

Kenmerken

Product:	2.8 inch TFT LCD-scherm	Resolutie:	480x640 punten
Bestuurder IC:	ST7701	Touchscreen:	Zonder touchscreen
Dekselglas	Aanpasbaar	Zichtrichting:	Vrij ((80/80/80/80)
Lijst Dim.:	55.8183.313.53mm	Actief gebied:	43.20 x 57,60 mm
Interface:	MIPI (aanpasbaar)	Verbinding:	FPC-connectortype
Pinnummer:	40 pinnen (aanpasbaar)	Oppervlakteverlichting:	300 Cd/m2 ((nits)
Voerspanning:	2.8-3.3V	Achterlichttype:	Witte LED
LED-levensduur:	30000 uur	Naleving:	CE- en FCC- en RoHS-conform

2.8"480*640TFT-LCD-tekening

ST7701 LCM Driver IC 2,8 inch TFT LCD-scherm voor automotive toepassingen Actief gebied 43,2 * 57,6 mm 0

ST7701 LCM Driver IC 2,8 inch TFT LCD-scherm voor automotive toepassingen Actief gebied 43,2 * 57,6 mm 1

Beschrijving van de functie van de module

Pin nr.	Symbool	LCMFunctioneel
1	GND	POwer Ground
2	DSI_ D0_N	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
3	DSI_ D0_P	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
4	GND	POwer Ground
5	DSI_ D1_N	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
6	DSI_ D1_P	MIPI-DSI-gegevensdifferentiële signaalinvoerpen
7	GND	Power Ground
8	DSI_CLKN	MIPI-DSI CLOCK differentiaalsignaalinvoerpen
9	DSI_CLKP	MIPI-DSI CLOCK differentiaalsignaalinvoerpen
10	GND	Power Ground
11	RESE DB15~DB0	Herstel signaalinvoerterminal.‘L’. RS=’H’: de huidige gegevens op de databus zijn weergegeven gegevens.
12	TE	Het signaal van het scheuren van het geheugen wordt gebruikt om MCU te synchroniseren met het geheugen van het frame
13	NC	NC
14	IOVCC	I/O-spanning: 1,65 V ~ 3,3 V
15	VCI	PVoorziening: 2.5V ~ 3,3 V
16	TP_VDD	TP VDD-PIN
17	TP_SDA	TP SDA-PIN
18	TP_SCL	TP SCL-PIN
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
22	LEDA	stroomvoorziening voor de achterlichtanode-invoerterminal.

BsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 20	+60	°C
LCM-opslagtemperatuur	T_STG	-30	+ 70	°C
Vochtigheid	RH	-	90	%

Kenmerken van de achtergrondverlichtingseenheid

Het achtergrondverlichtingssysteem is een randverlichtingstype met 6 witte LED's. De kenmerken van het achtergrondverlichtingssysteem worden weergegeven in de onderstaande tabellen.

Kenmerken	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notities
Voorspanning	V_F	16.8	- Dat is...	19.2	V	-
Voorstroom	Ik..._F	- Dat is...	20	-	mA	-
Luminance ((met LCD)	Lv		TBD	- Dat is...	cd/m²	-
LED-levensduur	N/A	- Ik heb het niet.	30,000	- Dat is...	Hrs.	Noot 1

Opmerking:

De levensduur van de LED wordt gedefinieerd als de helderheid van de module die afneemt tot 50% van de oorspronkelijke helderheid bij I_LDe levensduur van de LED kan worden verkort door gebruik te maken van I_Lis groter dan 25 mA/LED.

REliabiliteitstestpunt

- Nee, dat is niet waar.	Testpunt	Testconditie	Notities
1	Hoogtemperatuuropslag	+70°C / 96H	1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
2	Laagtemperatuuropslag	-30°C / 96H
3	High Tempe.	+60°C / 96H
4	- Langdurige werking.	-20°C / 96H
5	Hoge temperatuur/vochtigheidsopslag	50°C x 90%RH / 96H
6	Warmte- en koude-schok	Statische toestand, -20°C ((30min) ~70°C (30min),10 cycli

TFT-LCD-productbeeld

TFT-LCD-displaymodulefabrikant - meer dan 300 TFT-standaardartikelen op de markt

Tian XianweiTechnology is een wereldwijd toonaangevende fabrikant van TFT LCD-displays, gevestigd in China.Tian Xianweibiedt een breed productassortiment van kleine tot middelgrote TFT-displaymodules in afmetingen variërend van 0,96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"en 32"TFT (diagonale grootte van het actieve gebied) enzovoort.Bijna elk item kan worden afgeleid van de standaard items om aan de eisen van de klant te voldoen..

Tian XianweiTFT-displays zijn gekwalificeerd volgens industriële standaarden, waaronder standaard TFT-LCD-modules, IPS TFT, High brightness TFT LCD (zonlicht leesbaar display), TFT-panelen met controller boards, Bar Type TFT,TFT-LCD met grote temperatuurDeze weergaven omvatten landschaps- of portretmodus.Tian XianweiTFT-LCD-displays zijn verkrijgbaar in verschillende resoluties, evenals aanraakschermen optie in resistieve en geprojecteerde capacitieve (PCAP-aanraakscherm) technologie.Veel van onze TFT-displaymodules hebben meer dan één interface, inclusief MCU., RGB, TTL, LVDS en MIPI DSI.Tian XianweiTFT-modules zijn perfect voor een aantal toepassingen, waaronder industriële controle, koffiemachine, medische apparatuur, POS-systeem, automatisering, GPS-navigator, witte goederen, energiecontrole, telecom,medische apparatuur, enz..
