Over dit item.TXW280085C0-CTP2.8 inch capacitieve touchscreen TFT-module
Het optisch gebonden capacitieve touch 2,8-inch IPS TFT-display is een apparaat dat geavanceerde display- en touchtechnologieën integreert.TXW280085C0-CTP:
Productinformatie
- Schermgrootte: 2,8 inch.
- Resolutie: 240x320 pixels
- Displaytechnologie: IPS-technologie (In Plane Switching), die een brede kijkhoek en een nauwkeurige kleur biedt
- Helderheid: 300 nits, geschikt voor het bekijken onder verschillende lichtomstandigheden
-Touchscreentechnologie: capacitieve, met hoge gevoeligheid en nauwkeurige aanraakbesturing
- Interface: TFT-scherm ondersteunt SPI (Serial Peripheral Interface) en touchscreen ondersteunt I2C (Inter Integrated Circuit) interfaces voor gemakkelijke aansluiting op microcontrollers of andere processors
- Optische binding: gebruik van optische lijm om het touchscreen en het scherm te binden, waardoor de nauwkeurigheid van de aanraking en het beeldschermeffect worden verbeterd
-Multi-touch: ondersteunt meestal multi-touch functie, waardoor meerdere vingers tegelijkertijd kunnen werken
- Duurzaamheid: capacitieve touchscreens zijn duurzamer dan resistieve touchscreens en minder vatbaar voor fysieke schade
Toepassingsscenario's
-Industriële bedieningspaneel: wordt gebruikt voor het weergeven en bedienen van industriële apparatuur
- Medische apparatuur: Toon belangrijke informatie over medische apparatuur
- consumentenelektronica: slimme apparaten voor het thuis, handheld gameconsoles, enz.
- In auto's: gebruikt voor het dashboard of infotainment systeem van het voertuig
- Bedrijfsinformatiesystemen: zoals POS-machines, selfservice terminals, enz.
Voordelen van het product
-Hoge helderheid: helderheid van 300 nits zorgt voor een helder beeld onder verschillende lichtomstandigheden
-Hoog contrast: IPS-technologie zorgt voor een beter contrast en kleurenprestaties
-Multi-touch: het capacitieve touchscreen ondersteunt multi-touch, waardoor een soepelere interactieve ervaring
- Optische binding: verbetert het beeldscherm-effect en de nauwkeurigheid van de aanraking.
Samengevat combineert het optisch gebonden capacitieve touch 2,8-inch IPS TFT-scherm hoge helderheid, hoog contrast en multi-touch functies.Het maakt het geschikt voor verschillende toepassingsscenario's en biedt een uitstekende gebruikerservaring.
Kenmerken
| Posten | Specificatie | Eenheid |
| Schermgrootte | 2.8 inch | Diagonale |
| Aantal pixels | 240RGB ((H) x 320 ((V) | Pixels |
| Afbeeldingsgebied | 43.20 ((H) x57.60 ((V) | mm |
| Pixel pitch | 0.180 ((H) x0.180 ((V) | mm |
| Uitlegdimensie |
54 maal 74,9 maal 3.55 |
mm |
| Pixel-arrangement | RGB verticale strook | - Ja. |
| Afbeeldingsmodus | Normaal zwart | - Ja. |
| Zichtrichting (oog) | Alle | - Ja. |
| Kleur weergeven | 262K | - Ja. |
| Lichtsterkte ((cd/m2) | 300 | Niet |
| Contrastverhouding | 1200:1 | - Ja. |
| Interface |
MCU 8/16 BIT |
|
| Achterlicht | LED-zijnlichttype | - Ja. |
| Rijden IC | ST7789V | |
| Operatietemperatuur | - 20 tot 70 | °C |
| Bergingstemperatuur | -30 tot 80 | °C |
| Aanraakscherm | capacitieve touchscreen | |
| Touchscreen-interface | I2C | |
| Montage van TFT+CTP | Optische binding |
Ontwerp van de lijn
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 10 | +60 | °C |
| LCM-opslagtemperatuur | TSTG | - 20 | + 70 | °C |
| TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH) | TOPR | - 10 | +60 | °C |
| TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH) | TSTG | - 20 | + 70 | °C |
| Vochtigheid | RH | - | 90 | % |
LCMPinbeschrijvingen
| Pin nr. | Symbool | Functioneel |
| 1 | VDD | Pde stroomvoorziening 2,5 V tot 3,3 V |
| 2 | IOVCC | Stroomvoorziening voor I/O. |
| 3 | Reset | Reset signaalinvoerterminal. |
| 4 | CS | Chip selecteert signaalinput pi |
| 5 | RS | Data / Command Selectie pin. |
| 6 | WR | Schrijf strobe signaal. |
| 7 | RD | Strobe-signaal. |
| 8 | GND | Op de grond. |
| 9 | IM0 | |
| 10 | NC | NC |
| 11 tot 26 | DB0-DB15 | MCU parallelle interface databus. |
| 27 tot 28 | NC | NC |
| 29 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 30 tot 33 | LEDA | stroomvoorziening voor de achterlichtanode-invoerterminal. |
| 34 | GND | Op de grond. |
| 35 | XL | Coördinaten van het touchpaneel links |
| 36 | XR | Koördinaat van het touchpaneel rechts |
| 37 | VU | Touch paneel coördinaten in de Up |
| 38 | YD | Coördinaten van het touch paneel in de Down |
| 39 | NC | NC |
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +70°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -20°C / 96H | |
| 3 | High Tempe. | +60°C / 96H | |
| 4 | - Langdurige werking. | -10°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -10°C ((30min) ~60°C (30min),10 cycli |

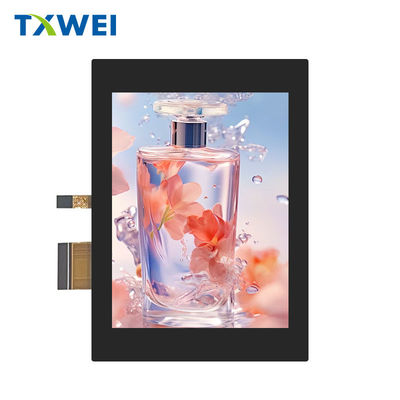

Productbeeld
