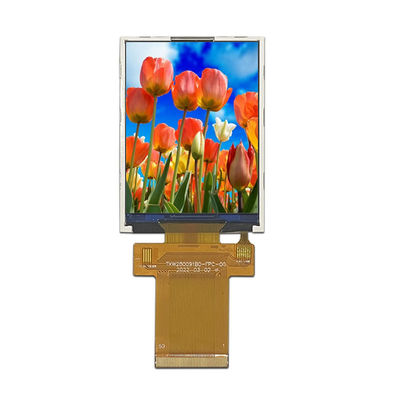

SPI/MCU/RGB-interface 2,8 inch TFT LCD-scherm met 240x320 resolutie en ST7789V LCM Driver IC

Producten

SPI/MCU/RGB-interface 2,8 inch TFT LCD-scherm met 240x320 resolutie en ST7789V LCM Driver IC

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Backlightspanning:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Markeren:

ST7789V TFT LCD-scherm

240x320 TFT LCD-scherm

2.8 inch TFT LCD-scherm

Productbeschrijving

2.8 inch TFT LCD 240x320 metSPI/MCU/RGBInterface en ST7789V IC TFT LCD-scherm

TXW280091B0 is een 2,8-inch full TFT-LCD-scherm met een resolutie van 240x320 (240 horizontale pixels bij 320 verticale pixels array).De stroomtoevoerspanning (VCC) voor het aandrijven van het LCD-paneel is 2.8V tot 3.3V.

TXW280091B0 is een TN-type TFT met een kijkhoek van 12:00 en een helderheid van 400cd/m2 (typische waarde).De opslagtemperatuur varieert van -30 °C tot +80 °C.

Product snelle details:

1. LCD Grootte: 2,8 ̊ TFT

2Resolutie: 240x320

3Zienhoek: 12 uur.

4- Omvang van de lijn:50 maal 69,2 maal 2.4mm

5- Bestuurder IC: ST7789V

6Interface type:SPI/MCU/RGB

7. Aanraakpaneel: zonder aanraakpaneel ((aanpasbaar)

8Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C

Product:	2.8 inch TFT	Touchscreen:	Zonder TP (aanpasbaar)
Resolutie:	240x320	Zichtrichting:	12 uur.
Interface:	SPI/MCU/RGB	Pinnummer:	50 pin's
Verbinding:	Verstopping (aanpasbaar)	Oppervlakteverlichting:	400 Cd/m2
Werktemperatuur	-20°C tot +70°C	Naleving:	CE- en FCC- en RoHS-conform

Klantenservice

1.Voordat we een officieel contract met onze klant ondertekenen, helpen we om een professionele oplossing te analyseren en te bieden op basis van de informatie van het klantproject en komen we met een optimale oplossing.

2Uw vraag met betrekking tot onze producten of prijs zal binnen 24 uur worden beantwoord.

3Blijf onze klanten informeren over het productieproces en help bij het regelen van kwaliteitscontroles in de fabriek indien nodig.

4. Een jaar garantie voor ons LCD-scherm na levering. Alle gebreken kunnen binnen de garantieperiode worden geretourneerd en vervangen.

5De koper kan een technicus naar onze fabriek sturen voor gratis training voor levering.

6We richten ons op het creëren van waarde voor onze klanten. Voor essentiële technische of commerciële ondersteuning zullen we een gesprek, een online technische dienst of lokale hulp ter plaatse regelen.enz. om aan de verschillende behoeften van de klant te voldoen.

2.8" Inch Touch LCD-Module

SPI/MCU/RGB-interface 2,8 inch TFT LCD-scherm met 240x320 resolutie en ST7789V LCM Driver IC 0

SPI/MCU/RGB-interface 2,8 inch TFT LCD-scherm met 240x320 resolutie en ST7789V LCM Driver IC 1

LCMPinbeschrijvingen

Pin nr.	Symbool	Functioneel
1	GND	Power Ground
2	XR	Koördinaat van het touchpaneel rechts
3	YD	Coördinaten van het touch paneel in de Down
4	XL	Coördinaten van het touchpaneel links
5	VU	Touch paneel coördinaten in de Up
6 ~ 7	IOVCC1,8 V	I/O-spanning (VDDI tot DGND): 1,65V ~ 3,3V
8 ~ 9	VDD2,8 V	Stroomvoorziening 2,5 V ~ 3,3 V
10	IM2	Selecteer de MCU-interface-modus
11	IM1	Selecteer de MCU-interface-modus
12	IM0	Selecteer de MCU-interface-modus
13	Reset	Reset signaalinvoerterminal.
14	CSX	Een chip selectie signaal
15	RS/SCL	Data / Command Selectie pin.
16	WR/RS	Schrijf strobe signaal.
17	RD	Lees de gegevens op de stijgende rand.
18	VSYNC	Verticaal synchroniseren.
19	HSYNC	Horizontaal synchroniseren.
20	ENABLE	Gegevenssignalen in RGB-I/F-modus 1.
21	PCLK	Pixelkloksignaal in RGB I/F.
22	SDA	SPI-interface-invoerpin.
23 tot 40	DB0~DB17	RGB-interface of MCU-parallellinterface databus.
41	SDO	SPI-interface-uitgangsspeld.
42	GND	Power Ground
43	LEDA	STERKVERKING+ VAN DE ANODE VAN HORLIGHT
44 tot 49	LEDK1~LEDK6	Stroomvoorziening- voor de kathode van het achterlicht
50	GND	Power Ground

2.8 inch touch LCD-module
