Over dit artikel SFTO280PY-7200ACT 2,8 inch capacitieve touchscreen TFT module
Het optisch gebonden capacitieve touch 2,8-inch IPS TFT-display is een apparaat dat geavanceerde display- en touchtechnologieën integreert.Hieronder volgt een gedetailleerde inleiding van het product TXW280115B0-MT:
Productinformatie
- Schermgrootte: 2,8 inch.
- Resolutie:480*640pixels
- Displaytechnologie: IPS-technologie (In Plane Switching), die een brede kijkhoek en een nauwkeurige kleur biedt
- Helderheid: 400 nits, geschikt voor het bekijken onder verschillende lichtomstandigheden
-Touchscreentechnologie: capacitieve, met hoge gevoeligheid en nauwkeurige aanraakbesturing
- Interface: TFT-scherm ondersteunt SPI (Serial Peripheral Interface) en touchscreen ondersteunt I2C (Inter Integrated Circuit) interfaces voor gemakkelijke aansluiting op microcontrollers of andere processors
- Optische binding: gebruik van optische lijm om het touchscreen en het scherm te binden, waardoor de nauwkeurigheid van de aanraking en het beeldschermeffect worden verbeterd
-Multi-touch: ondersteunt meestal multi-touch functie, waardoor meerdere vingers tegelijkertijd kunnen werken
- Duurzaamheid: capacitieve touchscreens zijn duurzamer dan resistieve touchscreens en minder vatbaar voor fysieke schade
Toepassingsscenario's
-Industriële bedieningspaneel: wordt gebruikt voor het weergeven en bedienen van industriële apparatuur
- Medische apparatuur: Toon belangrijke informatie over medische apparatuur
- consumentenelektronica: slimme apparaten voor het thuis, handheld gameconsoles, enz.
- In auto's: gebruikt voor het dashboard of infotainment systeem van het voertuig
- Bedrijfsinformatiesystemen: zoals POS-machines, selfservice terminals, enz.
Voordelen van het product
-Hoge helderheid: 400 nits helderheid zorgt voor een duidelijk beeld onder verschillende lichtomstandigheden
-Hoog contrast: IPS-technologie zorgt voor een beter contrast en kleurenprestaties
-Multi-touch: het capacitieve touchscreen ondersteunt multi-touch, waardoor een soepelere interactieve ervaring
- Optische binding: verbetert het beeldscherm-effect en de nauwkeurigheid van de aanraking.
Samengevat combineert het optisch gebonden capacitieve touch 2,8-inch IPS TFT-scherm hoge helderheid, hoog contrast en multi-touch functies.Het maakt het geschikt voor verschillende toepassingsscenario's en biedt een uitstekende gebruikerservaring.
Kenmerken
| Posten | Specificatie | Eenheid |
| Schermgrootte | 2.8 inch | Diagonale |
| Aantal pixels |
480*3RGB ((H) X640 ((V) |
Pixels |
| Afbeeldingsgebied | 43.20 ((H) x57.60 ((V) | mm |
| Pixel pitch | 0.180 ((H) x0.180 ((V) | mm |
| Uitlegdimensie |
46.9*66.5*2.35 |
mm |
| Pixel-arrangement | RGB verticale strook | - Ja. |
| Afbeeldingsmodus | Normaal zwart | - Ja. |
| Zichtrichting (oog) | Alle | - Ja. |
| Kleur weergeven | 262K | - Ja. |
| Lichtsterkte ((cd/m2) | 400 | Niet |
|
Touch Driver IC |
GT911 |
- Ja. |
| Interface |
MIPI |
|
| Achterlicht | LED-zijnlichttype | - Ja. |
| Rijden IC |
ST7701S |
|
| Operatietemperatuur | - 20 tot 70 | °C |
| Bergingstemperatuur | -30 tot 80 | °C |
| Aanraakscherm | capacitieve touchscreen | |
| Touchscreen-interface | I2C | |
| Montage van TFT+CTP | Optische binding |
Ontwerp van de lijn
EenBsoluutMmaximaalRaanpak
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | + 70 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 80 | °C |
| TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH) | TOPR | - 20 | + 70 | °C |
| TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH) | TSTG | -30 | + 80 | °C |
| Vochtigheid | RH | - | 90 | % |
Beschrijving van de functie van de module
| Pin nr. | Symbool | Functioneel |
| 1 | GND | Power Ground |
| 2 | D0N | Negatieve polariteit van laagspanningsdifferentieel 0-signaal |
| 3 | D0P | Positieve polariteit van laagspanningsdifferentieel 0-signaal |
| 4 | GND | Power Ground |
| 5 | D1N | Negatieve polariteit van laagspanningsdifferentiële gegevens 1 signaal |
| 6 | D1P | Positieve polariteit van laagspanningsdifferentiële gegevens 1 signaal |
| 7 | GND | Power Ground |
| 8 | CLKN | Negatieve polariteit van het laagspanningsdifferentiële kloksignaal |
| 9 | CLKP | Positieve polariteit van het laagspanningsdifferentiële kloksignaal |
| 10 | GND | Power Ground |
| 11 | Reset | Reset signaalinvoerterminal. |
| 12 | TE | Frame kop puls voor scheurend effect. |
| 13 | NC | Geen verbinding. |
| 14 | IOVCC | Stroomvoorziening voor I/O. |
| 15 | VCI | Stroomvoorziening voor LCD. |
| 16 | CTP_VDD | Aanraakpaneel Stroomvoorziening 2,8 ~ 3,3 V |
| 17 | CTP_SDA | I2C-gegevens van het touchpaneel |
| 18 | CTP_SCL | Touchpaneel I2C-klok |
| 19 | CTP_INT | Touch paneel onderbrekingsuitgang |
| 20 | CTP_RST | Touch paneel opnieuw instellen |
| 21 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 22 | LEDA | Stroomvoorziening voor anode-invoer van LED-achterlicht. |
Optische specificatie

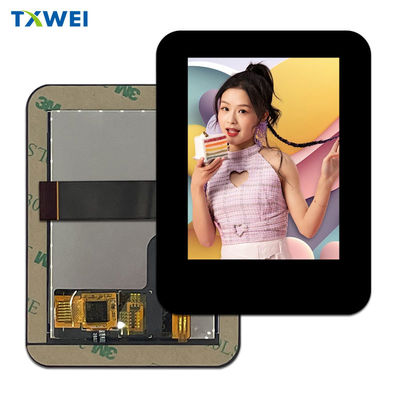

Productbeeld
