3.0 inch IPS All Viewing Angle TFT LCD Display Module 360*640 Resolutie 40 Pin MIPI RGB Interface

Producten

3.0 inch IPS All Viewing Angle TFT LCD Display Module 360*640 Resolutie 40 Pin MIPI RGB Interface

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW300050S0

Backlightspanning:

LCM Driver IC:

ST7701S/GC9503V

Zichtrichting:

Alle klokken

Achtergrondverlichting Stroom:

20 mA

werktemperatuur:

-20+70°C

Mechanische contourgrootte ((W*H*T):

42.64 maal 74.52 maal 2.15

Aandrijfelement:

TFT-actieve matrix

Markeren:

3.0 inch TFT LCD Display Module

40 pin TFT LCD-displaymodule

360*640 TFT LCD-displaymodule

Productbeschrijving

China Factory 3,0 inch QVGA LCD TFT displayST7701S/GC9503V 360*640Scherm

3.0" inch QVGAT7701S/GC9503VTFT-LCD

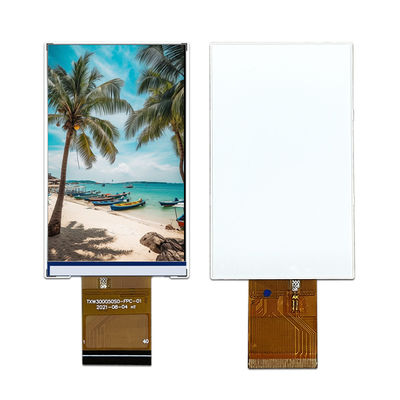

Tianxianwei TXW300050S0 is een 3-inch TN-type TFT-LCD-scherm met een resolutie van QVGA 360 * 640 pixels.

Product:	3.0 inch TFT-scherm	Resolutie:	360*640
Touchscreen:	Zonder touchscreen (optioneel)	Afmeting van het dekselglas:	Aanpassing
Zichtrichting:	12:00	Bestuurder IC:	RGB 16/MPI
Achterlichtstroom:	36.72 maal 65.28	Verbinding:	Verstopping (aanpasbaar)
Pinnummer:	40 pin's	Oppervlakteverlichting:	350 Cd/m2 ((nits)
LED-levensduur:	30000 uur	Naleving:	CE&FCC & RoHS-conform

3.0" TFT LCD Display Tekening

3.0 inch IPS All Viewing Angle TFT LCD Display Module 360*640 Resolutie 40 Pin MIPI RGB Interface 0

3.0 inch IPS All Viewing Angle TFT LCD Display Module 360*640 Resolutie 40 Pin MIPI RGB Interface 1

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 10	+60	°C
LCM-opslagtemperatuur	T_STG	- 20	+ 70	°C
Vochtigheid	RH	- Dat is...	90	%

Beschrijving van de functie van de module

Pin nr.	Symbool	LCMFunctioneel
1	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
2	LEDK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
3	VCC 3.3V	Stroomvoorziening voor LCD.
4	GND	Power Ground
5	D0N	Negatieve polariteit van laagspanningsdifferentieel 0-signaal
6	D0P	Positieve polariteit van laagspanningsdifferentieel 0-signaal
7	GND	Power Ground
8	CLKN	Negatieve polariteit van het laagspanningsdifferentiële kloksignaal
9	CLKP	Positieve polariteit van het laagspanningsdifferentiële kloksignaal
10	GND	Power Ground
11	D1N	Negatieve polariteit van laagspanningsdifferentiële gegevens1signaal
12	D1P	Positieve polariteit van laagspanningsdifferentiële gegevens1signaal
13	GND	Power Ground
14	VSYNC	Verticaal (Frame) synchroniserend invoersignaal voor RGB-interface werking.
15	HSYNC	Horizontaal (linear) synchroniserend invoersignaal voor RGB-interface werking.
16	DOTCLK	puntkloksignaal voor de werking van de RGB-interface.
17	DE	Gegevenssignalen voor de werking van de RGB-interface.
18	R0	Rode gegevens
19	R1	Rode gegevens
20	R2	Rode gegevens
21	R3	Rode gegevens
22	R4	Rode gegevens
23	G0	Groene gegevens
24	G1	Groene gegevens
25	G2	Groene gegevens
26	G3	Groene gegevens
27	G4	Groene gegevens
28	G5	Groene gegevens
29	B.0	Blauwe gegevens
30	B.1	Blauwe gegevens
31	B.2	Blauwe gegevens
32	B.3	Blauwe gegevens
33	B.4	Blauwe gegevens
34	Reset	Reset signaalinvoerterminal.
35	CS	Chip selectie signaal pin.
36	SCL	Serial clock signaal.
37	SDA	Serial data input/output pin.
38	GND	Power Ground
39	VCC 3.3V	Stroomvoorziening voor LCD.
40	VCC 3.3V	Stroomvoorziening voor LCD.

3.0 inch TFT LCD Display Tekening Echt product demonstratie
