24 pins 3,5 "TFT LCD-scherm 480 * 800 HVGA met ST7701SN Driver IC MIPI-interface

Producten

24 pins 3,5 "TFT LCD-scherm 480 * 800 HVGA met ST7701SN Driver IC MIPI-interface

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW350116B0

PIXELhoogte (W*H):

0.0945

Aantal pixels:

480*800

LCM Driver IC:

ST7701SN

Lumen graden:

350 cd/m2

Backlightspanning:

19.6-22.4V

opslagtemperatuur:

-30+80°C

Grootte:

3.5 inch

werktemperatuur:

-20+70°C

Markeren:

ST7701SN TFT LCD-scherm

3.5 TFT LCD-scherm

TFT-LCD-scherm met 24 pinnen

Productbeschrijving

MIPI3.5 inch TFT LCD, 3,5"480*800HVGA-LCD-scherm Beschrijving

Tianxianwei TXW350116B0 is een TFT-LCD-module met een diagonale grootte van 3,5 inch en een resolutie van HVGA 480 * 800 pixels.

Product snelle details:
1. LCD Grootte: 3,5 ̊ TFT
2Resolutie:480*800
3Zienhoek: 12 uur.
4- Omvang van de lijn:51.32 maal 86.61 maal 3.5mm
5Bestuurder IC:ST7701SN
6Interface type:MIPI 2 LANE
7. Touch Panel: met of zonder Resistive Touch Panel optioneel
8Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C

Productkenmerken:

TXW350116B0 is een 3,5 inch diagonaal, 480 * 3RGB (H) X800 (V) full-color TFT LCD display.

Deze module ondersteunt MIPI 2 LANE-interface. De module grootte van TXW350116B0 model is 51,32 * 86,61 * 3,5 mm, met een effectief gebied van 45,36 * 75,6 mm;

De TXW350116B0 en ST7701SN-controller zijn geïntegreerd in de module, met een logisch voedingsspanningsbereik van 19,6 V tot 22,4 V.

Kan werken in een temperatuurbereik van -20 °C tot +70 °C; het opslagtemperatuurbereik is -30 °C tot +80 °C.

TXW350116B0 is een verticale modus LCD-module met een helderheid van 350cd/m2.

Deze 3,5 inch TFT LCD-module is geschikt voor intelligente robotogen, handheld PDA-apparaten, toegangs- en beveiligingsdisplays, intelligente schakelaars, medische apparatuurdisplays,schermtoestellen voor huishoudelijke apparaten, industriële apparatuur, enz.

Product:	3TFT-LCD-scherm van 0,5 inch	Touchscreen:	Met of zonder resistief aanraakpaneel
Resolutie:	480 x 800 punten	Zichtrichting:	12:00
Interface:	MIPI 2 LANE	Pinnummer:	24 pinnen
Verbinding:	Verstopping (aanpasbaar)	Oppervlakteverlichting:	350cd/m2 (nits)
LED-levensduur:	30000 uur	Naleving:	CE&FCC & RoHS-conform

3.5 inch TFT LCD, 3,5"480*800 HVGA-LCD-schermtekening

24 pins 3,5 "TFT LCD-scherm 480 * 800 HVGA met ST7701SN Driver IC MIPI-interface 0

24 pins 3,5 "TFT LCD-scherm 480 * 800 HVGA met ST7701SN Driver IC MIPI-interface 1

Beschrijving van de functie van de module

Pin nr.	Symbool	Beschrijving
1	VDD ((2,8V)	Analoog stroomvoorziening (VCI):2.5V tot 3.3V
2	IOVCC(1.8V)	Analoog stroomvoorziening (VCI):1.65 V tot en met 3,3 V
3	NC	Geen verbinding.
4	Reset(1.8V)	Reset signaalinvoerterminal.
5	TE	De uitgangsspeld voor het scheuren van het effect wordt gebruikt om het schrijven van MCU-frames te synchroniseren.
6	NC	Geen verbinding.
7	LED'sK	stroomvoorziening voor de ingangsterminal van de achterlichtkathode.
8	LED'sEen	stroomvoorziening voor de achterlichtanode-invoerterminal.
9	GND	Power Ground
10	D0N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
11	D0P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
12	GND	Power Ground
13	CLKN	Hoge snelheidssinterface-klok differentiaalsignaalinputpinnen
14	CLKP	Hoge snelheidssinterface-klok differentiaalsignaalinputpinnen
15	GND	Power Ground
16	D1N	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
17	D1P	Hoge snelheidssinterface-gegevensdifferentiële signaalinput/uitputpinnen
18	GND	Power Ground
19	NC	Geen verbinding.
20	NC	Geen verbinding.
21	GND	Power Ground
22	NC	Geen verbinding.
23	NC	Geen verbinding.
24	GND	Power Ground

Optische kenmerken

24 pins 3,5 "TFT LCD-scherm 480 * 800 HVGA met ST7701SN Driver IC MIPI-interface 2

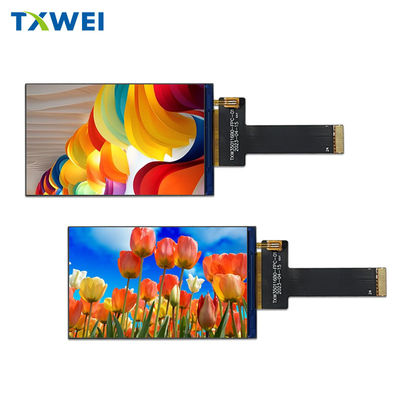

3.5 inch TFT LCD, 3,5"480*800 HVGA-LCD-scherm met echt productbeeld

Zoekwoord: tft 3.5Een 3,5 inch LCD, een 3,5 inch LCD, een 3,5 inch LCD, een 3 inch LCD.5, 3,5 "tft display, 3,5 "tft display, 3,5 inch tft display, tft display 3.5TFT-scherm van 3,5 inch, 3,5 inch, 3,5 inch, 3,5 inch.5, TFT-scherm 3,5 inch, TFT-scherm 3,5", ILI9488,MIPI3.5 inch,MIPI30,5-inch TFT,MIPI3.5 inch scherm, 3,5 portret lcd, 3,5 portret type tft, 3,5 portret tft scherm
