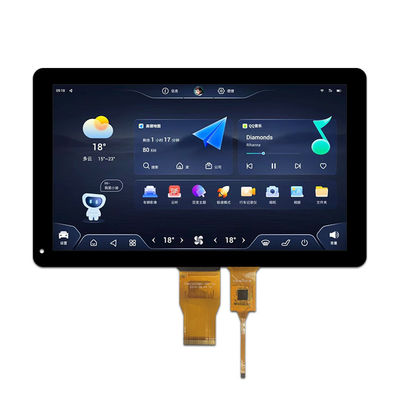

10.1 inch TFT-schermpaneel Capacitive Touch 1024*600 Resolutie 700nits RGB-interface

Producten

10.1 inch TFT-schermpaneel Capacitive Touch 1024*600 Resolutie 700nits RGB-interface

MOQ:	negotiate
Prijs:	negotiate
Standaardverpakking:	cardboard
Leveringstermijn:	16
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000pcs

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin

Guangdong,China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Model Number

TXW100076B0-XL

Zichtrichting:

Touch Interface:

LCM Driver IC:

De in punt 1 bedoelde voorwaarden gelden ook voor het gebruik van de volgende systemen:

werktemperatuur:

-20+70°C

Actief gebied:

222.72*125.28 ((mm)

LCM-interface:

RGB 24 BEETJE

Aandrijfelement:

TFT-actieve matrix

Markeren:

1024*600 TFT-schermpaneel

10.1 inch TFT-schermpaneel

700nits TFT-schermpaneel

Productbeschrijving

Hoge helderheid IPS 10,1 inch RGB TFT Display 1024x600 met PCAP Beschrijving

De TXW100076B0-XL is een 10,1 inch RGB-interface met een hoge helderheid 1024 x 600 IPS TFT-LCD-module met een geprojecteerd capacitieve touchscreen (PCAP).Deze TFT-module maakt gebruik van IPS-technologie en heeft de voordelen van een brede kijkhoek van links: 85/rechts: 85/op: 85/laag: 85 graden (typisch) en hoge helderheid van 700 nits (typische waarde).

Product:	10.1" inch TFT-LCD	Resolutie:	1024x600 punten
Touchscreen:	Met CTP	Afmeting van het dekselglas:	Aanpasbaar
Omvang van de contour:	2521506,5 mm	Zichtrichting:	Alle gezichtshoeken (85/85/85/85)
Interface:	RGB	Pinnummer:	50 pin's
Verbinding:	Inproppen	Oppervlakteverlichting:	700 Cd/m2 ((nits)
LED-levensduur:	30000 uur	Naleving:	CE FCC & RoHS-conform

Hoge helderheid IPS 10,1 inch RGB TFT Display 1024x600 met PCAP Tekening

10.1 inch TFT-schermpaneel Capacitive Touch 1024*600 Resolutie 700nits RGB-interface 0

10.1 inch TFT-schermpaneel Capacitive Touch 1024*600 Resolutie 700nits RGB-interface 1

EenBsoluutMmaximaalRaanpak

Kenmerken	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
LCM-operatietemperatuur	T_OPR	- 20	+ 70	°C
LCM-opslagtemperatuur	T_STG	-30	+ 80	°C
TP Werktemperatuur en luchtvochtigheid (20% ~ 90% RH)	T_OPR	- 20	+ 70	°C
TP SSlagertemperatuur en luchtvochtigheid (20% ~ 90%RH)	T_STG	-30	+ 80	°C
Vochtigheid	RH	- Dat is...	90	%

TFT D.C.Ckenmerken

Kenmerken	Symbool	- Min.	Typus.	Max, ik ben er klaar voor.	Eenheid	Notitie
TFT OperationFrame-tarief	Hz	- Dat is...	60	- Dat is...	Hz
Voerspanning voor ((DC/DC))	VDD	3.0	3.3	3.3	V
TFT-poort ON-spanning	VGH	16.5	17	17.5	V	Toelichting 2
TFT-poort OFF-spanning	VGL	- Zeven.5	- 7	- Zes.5	V	Toelichting 2
TFT-gemeenschappelijke spanning	Vcom	3.0	3.3	4.7	V	Noot 1
AVDD	Avdd	- Dat is...	9.6	- Dat is...	V	Noot 3

Opmerking 1: De VCOM-waarde moet worden aangepast aan de verschillende omstandigheden om de flikkerwaarde te optimaliseren.
Opmerking 2: VGH en VGL zijn de werkspanningen van TFT-poort.
Opmerking 3: Pas het contrast aan, maak de kleur groter en donkerder en maak de kleur kleiner en lichter.

Beschrijving van de functie van de module

Pin nr.	Symbool	Beschrijving van de LCM	Opmerkingen
1	LEDA	STERKVERKING+ VAN DE ANODE VAN HORLIGHT
2	LEDA	STERKVERKING+ VAN DE ANODE VAN HORLIGHT
3	LEDK	Stroomvoorziening- voor de kathode van het achterlicht
4	LEDK	Stroomvoorziening- voor de kathode van het achterlicht
5	GND	Krachtgrond
6	VCOM	Gewone spanning
7	DVDD	Vermogen voor digitale circuits 3.3V
8	Modus	DE/SYNC-modus geselecteerd.
9	DE	Gegevenssignalen in RGB I/F-modus 1
10	VS	Verticaal synchroniseren.
11	HS	Horizontale synchronisatie.
12	B7	Blauwe gegevens
13	B6	Blauwe gegevens
14	B5	Blauwe gegevens
15	B4	Blauwe gegevens
16	B3	Blauwe gegevens
17	B2	Blauwe gegevens
18	B1	Blauwe gegevens
19	B0	Blauwe gegevens
20	G7	Groene gegevens
21	G6	Groene gegevens
22	G5	Groene gegevens
23	G4	Groene gegevens
24	G3	Groene gegevens
25	G2	Groene gegevens
26	G1	Groene gegevens
27	G0	Groene gegevens
28	R7	Rode gegevens
29	R6	Rode gegevens
30	R5	Rode gegevens
31	R4	Rode gegevens
32	R3	Rode gegevens
33	R2	Rode gegevens
34	R1	Rode gegevens
35	R0	Rode gegevens
36	GND	Krachtgrond
37	DCLK	Pixelkloksignaal in RGB I/F
38	GND	Krachtgrond
39	SHLR	Verplaatsing van de bron naar de horizontale richting: ?? H??: S[1]->S[2]->...->S[1920] (Standaard) S[1920]->S[1919]->...->S[1]
40	UPDN	Verticale uitgangsrichting van de poort verschuiving: H: Scannen van boven naar beneden Scan naar beneden naar boven
41	VGH	Poort ON Spanning
42	VGL	Sluiting van de spanning
43	AVDD	Vermogen voor analoge circuits
44	Reset	Wereldwijde reserve
45	NC	Geen verbinding.
46	VCOM	Gewone spanning
47	DITHB	Dithering functie. Dithering functie. DITHER = H:Aktiveer interne dithering functie; DITHER = L:Interne ditheringfunctie uitgeschakeld
48	GND	Krachtgrond
49	NC	Geen verbinding.
50	NC	Geen verbinding.

Productbeeld
