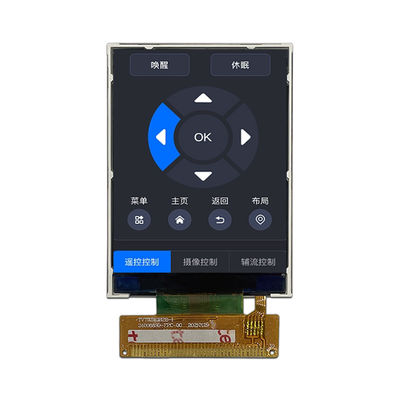

Gepersonaliseerd MCU TFT LCD Display Module 240*320 2,4 inch ST7789V Display Panel

Productnaam: TXW240088S0 2,4-inch TFT LCD-module

Productoverzicht:

TXW240088S0 is een 2,4 inch TFT LCD module ontworpen en geproduceerd door Shenzhen Tianxianwei Technology Co., Ltd.Deze module is geschikt voor verschillende elektronische apparaten en toepassingsscenario's vanwege de hoge resolutie, rijke kleurweergave en uitstekende weergaveprestaties.

Productkenmerken:

Specificaties van het scherm: 240xRGBx320 pixels, voor een helder beeld- en tekstweergave.

Bestuurder IC: ST7789V2-G4-A van Sitronix wordt gebruikt om een stabiele prestatie en compatibiliteit te garanderen.

Kleurenkeuze: Ondersteunt 65K/262K kleuren, software verstelbaar om aan verschillende kleurenvereisten te voldoen.

Achtergrondverlichting: witte LED-achtergrondverlichting met een gelijkmatige helderheid en kleur.

Interface type: 16-bits MCU-interface, handig voor verbinding en gegevensoverdracht met microcontrollers.

Aanpasbaarheid aan het milieu: het werktemperatuurbereik is -20 °C tot +70 °C en het opslagtemperatuurbereik is -30 °C tot +80 °C, geschikt voor verschillende omgevingsomstandigheden.

Milieueisen: voldoet aan de RoHS-normen, is loodvrij, beschermt het milieu.

Technische specificaties

Displaytype: full-color TFT LCD

Pixelopstelling: RGB-strookopstelling

Pixelverschil: 0,153 (H) x 0,153 (V) millimeter

Activiteitsgebied: 36,72 (H) x 48,96 (V) millimeter

Perspectief: Alle O'Clock

Modulgrootte: 42,72 (W) x 58,50 (H) x 2,15 (T) millimeter

Achtergrondverlichtingssysteem: 4 witte LED's, voorste spanning 2,8 V tot 3,2 V, voorste stroom 80 mA

Helderheid: 550 cd/m2 (typische waarde)

Uniformiteit: 80% (minimale waarde)

Werktemperatuur:- 20 °C tot +70 °C

Bergingstemperatuur:- 30 °C tot + 80 °C

Vochtigheid: 90% RH

Veelzijdige toepassingen: of het nu gaat om fotografieapparatuur, afstandsbedieningen, slimme schakelaars, digitale camera's, muziekeffecten, rijrecorders, enz.TXW200078B0 kan zich perfect aanpassen en zijn uitstekende prestaties laten zien.

Beschrijving van de functie van de module

De module bevat meerdere pinnen voor de implementatie van verschillende functies, waaronder, maar niet beperkt tot:

GND: Power Ground

CS: Chip selectie signaalinput pin

RS: weergave van gegevens/opdrachtkeuze-pin

WR: MCU parallelle interface schrijven activeren

RD: Lees gegevens over de stijgende rand

DB0-DB15: MCU-parallellinterface databus

RESET: Reset signaalinvoerterminal, laag niveau geldig

IOVCC: stroomvoorziening voor I/O

VCC: stroomvoorziening, 2,5 V tot 3,3 V

LEDK1-LEDK4: stroomvoorziening voor de ingangsterminal van de achterlichtkatode

LEDA: Anode-invoer van achterlicht

Elektrische kenmerken: Biedt een stabiel voedingsspanningsbereik, met een I/O-voedingsspanning van 1,65 V tot 3,3 V en een DC/DC-voedingsspanning van 2,5 V tot 3,3 V,het verzekeren van een stabiele werking van de module onder verschillende voedingsomstandigheden.

Betrouwbaarheid en levensduur: LED's hebben een lange levensduur van maximaal 30000 uur, wat betekent dat onderhoudscycli langer zijn en vervangingskosten lager zijn.

Technische ondersteuning en diensten: Shenzhen Tianxianwei Technology Co., Ltd. biedt professionele technische ondersteuning en klantenservice om ervoor te zorgen dat klanten tijdig hulp kunnen ontvangen tijdens het gebruik.

Op maat gemaakte diensten: Op basis van de behoeften van de klant kunnen op maat gemaakte oplossingen worden geleverd, met inbegrip van afmetingen, interfaces en andere kenmerken, om aan specifieke toepassingsvereisten te voldoen.

Shenzhen Tianxianwei Technology Co., Ltd. is toegewijd aan het leveren van hoogwaardige beeldschermoplossingen.is de ideale keuze voor uw elektronische product display behoeftenVoor meer productinformatie of technische ondersteuning kunt u contact opnemen met onze verkoopvertegenwoordiger.
