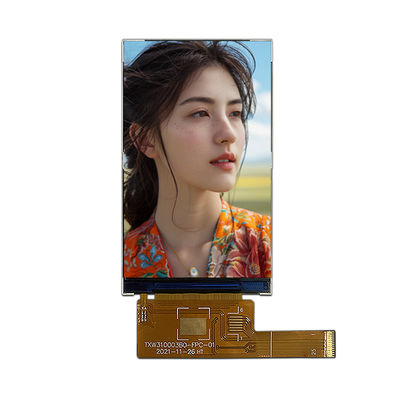

RGB Interface 3,1 inch tft lcd module 480*RGB*800 Resolutie ST7701S Driver IC

Voordelen Analyse van product TXW310003B0

1, Vertoont prestatievoordelen

• Hoge resolutie en kleurweergave
• Resolutie 480 × RGB × 800, ondersteunt 16,7M kleuren (geconfigureerd via driver IC-software), voldoet aan hoge-definitie beeld en delicate kleurenvereisten.
• RGB verticale streep pixel arrangement verbetert de kleur reproductie en scherpte van het scherm, geschikt voor het weergeven van tekst, grafieken en dynamische afbeeldingen.

Allemaal te zien

• Door het gebruik van de normale zwarte weergave, met een hoog contrast en een kijkhoek in alle richtingen (boven, beneden, links, rechts), is er geen probleem met kleuren of grijschaal omkering.

Optische parameter optimalisatie

• Uniformiteit van de helderheid ≥ 80%, waardoor een gelijkmatige helderheid in alle gebieden van het scherm wordt gewaarborgd en visuele vermoeidheid wordt verminderd.
• Het achtergrondverlichtingssysteem maakt gebruik van 6 witte LED-lampen met aanpasbare helderheid typische waarden (TBD), die een helder weergave ondersteunen in omgevingen met een hoge helderheid.

2Interface- en compatibiliteitsvoordelen

Hoge snelheid MIPI-DSI-interface

• Ondersteunt 2-kanaals MIPI-interface (High Speed Mode), hoge transmissiesnelheid, compatibel met mainstream processorplatforms (zoals ARM, Qualcomm, enz.), waardoor het hardwareontwerp wordt vereenvoudigd.
• Bied een Low Power Mode aan om het stroomverbruik te verminderen en de levensduur van de batterij van het apparaat in statische beelden te verlengen.
• Geïntegreerde aanraakbesturingsfunctie
• Gereserveerde I2C-interface (CTP_SDA/SCL) en onderbrekingssignaal (CTP_INT), die de uitbreiding van capacitieve/resistieve touchscreens ondersteunt om de interactie tussen mens en machine te verbeteren.
• Een onafhankelijke aanraakstroomvoorziening (2,8 V CTP_VCC) om verstoring van het signaal te voorkomen.

3Betrouwbaarheid en aanpassingsvermogen voor het milieu

• Grote temperatuur en strenge tests
• Werktemperatuurbereik:- 20 °C tot 70 °C, opslagtemperatuur:- 30 °C tot 80 °C, geschikt voor slimme elektronica, industriële, medische en andere omgevingen.
• Geslaagd voor 50 warme en koude schokproeven (-20 °C) in 60 °C-cyclus en 96 uur hoge temperatuur en hoge luchtvochtigheid (50 °C/90% RH) om langdurige stabiliteit te garanderen.

Ontwerp voor een lange levensduur van achtergrondverlichtingssysteem

• De levensduur van LED's bedraagt 30000 uur (met helderheidsverlies tot 50%), berekend op basis van 8 uur dagelijks gebruik, wat meer dan 10 jaar kan duren en de onderhoudskosten kan verlagen.
• Het ontwerp van het achterlichtstroomcircuit is eenvoudig (6 LED's in serie), ondersteunt constante stroomregeling en voorkomt overstromingsschade.

4"Lag energieverbruik en energiebesparend ontwerp"

Efficiënt energiebeheer

• Werkstroom ≤ 50 mA, stroomverbruik in slaapstand ≤ 150 μA, geschikt voor apparaten op batterijen (zoals handheld terminals en IoT-apparaten).
• Ondersteunt breedspanningsinvoer van VCC (2,6 - 3,6 V) en IOVCC (1,65 - 3,3 V), compatibel met meerdere voedingsoplossingen.
• Naleving van milieuvoorschriften
• In overeenstemming met de RoHS-normen zijn de materialen en processen loodvrij en voldoen ze aan de milieueisen voor export naar de Europese en Amerikaanse markten.

5Ontwerp- en integratievoordelen

Compact modulair ontwerp

• De module is 43,48 × 74,72 × 1,74 mm groot, met een dikte van slechts 1,74 mm, geschikt voor ingebedde apparaten met beperkte ruimte

Toepassingsscenario's

1. Industriële apparatuur: mens-machine-interface (HMI), bedieningspaneel
2. Consumentenelektronica: draagbare apparaten, smart home displays
3. Medische apparatuur: kleine instrumentenmontage

Samenvatting

TXW310003B0 is de voorkeur display oplossing voor intelligente elektronica, industriële, consumenten, medische en andere gebieden vanwege zijn hoge resolutie display, volledige weergave ervaring,betrouwbaarheid bij grote temperaturenDoor middel van rigoureuze betrouwbaarheidstests en milieucertificering brengt het prestaties en langetermijnstabiliteit in evenwicht.het helpen van klanten om hun producten snel te laten landen en de onderhoudskosten te verlagen.

ontwerptekening

producttekening
