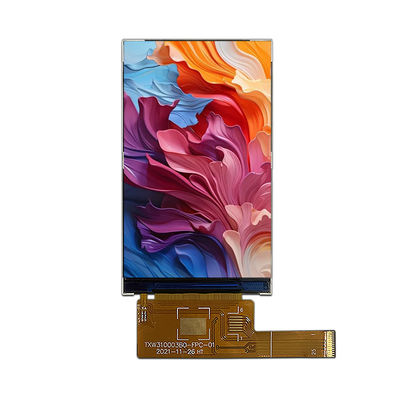

3.1 inch 480*800 RGB interface ST7701S 54pin kleine tft lcd display module

3.1 inch 480*800 RGB interface ST7701S 54pin kleine tft lcd display module

MOQ: Onderhandelen
Prijs: negotiate
Standaardverpakking: Karton
Leveringstermijn: 16
Betalingswijze: L/C TT D/P
Toeleveringskapaciteit: 10000 stuks
Detailinformatie
Plaats van herkomst
Guangdong, China
Merknaam
TXWEI
Certificering
CE ROHS FCC
Modelnummer
TXW310003B0
Zichtrichting:
IPS
Display IC:
ST7701S
grootte:
3.1 inch
Actief gebied:
40.32 x 67,2 mm
Lumen graden:
400 cd/m2
LCM-interface:
RGB 24 bit interface
Helderheid:
400 neten
Grootte van de contour:
43.48*74.72*1.74 ((mm)
Werktemperatuur:
-20+70°C
Bergingstemperatuur:
-30+80°C
Markeren:

3.1 inch tft lcd display module

,

54-pinnige tft lcd display module

,

ST7701S tft lcd display module

Productbeschrijving

TXW310003B0 3,1 inch Industrial LCD Display Product Inleiding



1,Core display prestaties

1.1Hoge definitie IPS-hardscreen

Met behulp van een 3,1-inch 480 × 800 resolutie paneel (307PPI pixel dichtheid) en IPS breed kijkhoek technologie, bereikt het:

Volle zichthoek 178 ° zichtbereik

20001 hoogcontrastdisplay

72% NTSC-kleurengamma dekking

16.7 miljoen kleuren full-color display

1.2Optische parameters op professioneel niveau

Hoge helderheid van 400 nits (typische waarde)

7001 transmissieontwerp

Ondersteunende oppervlaktebehandeling tegen schittering (facultatief)



2"Industriële betrouwbaarheid"

2.1Aanpassingsvermogen aan ruwe omgevingen

Werktemperatuur: -20 °C~+70 °C (ondersteunt momentane piekwaarde van 85 °C)

Bergingstemperatuur:- 30°C~+80°C

Vochtigheidstoestand: 95% RH in een niet-condenserende omgeving

Vibratieniveau: 5G-versnelling (10-500Hz)

2.2Interface- en stuurprogrammaoplossingen

Uitgerust met display driver IC ST7701S

RGB 24-bits interface (54-pins FPC connector)

Ondersteunt PWM dimming (frequentiebereik: 1K-50KHz)

Typisch energieverbruik: 1,2 W @ geheel wit scherm



3Precieze bouwkundig ontwerp

3.1Compacte verpakking

Afbeeldingsoppervlak: 40,32 × 67,2 mm (diagonaal 79 mm)

Algemene afmetingen: 43,48 × 74,72 × 1,74 mm

0.5 mm smalle rand

Ondersteuning van de integratie van capacitieve/resistieve touchscreens

3.2Installatiecompatibiliteit

Verstrek de plaats van de M2-specificatie voor de installatie van gaten

Aanpasbare metalen afscherming

Ondersteunende achterste/zijdemontage meerrichtingsinstallatie



4Typische toepassingsscenario's

4.1Smart Home-veld

Touchpaneel van de centrale airconditioning

Intelligente schakelaarsituatie weergave

Intelligente toegangscontrolesysteeminterface

4.2Scenario's voor industriële controle

PLC-besturingsterminal

Instrumentenweergave

HMI van automatiseringsapparatuur

4.3Toepassing van speciale uitrusting

motorvoertuigen

Medische bewakingsapparatuur

Buitenhandterminal



5Technologische diensten met toegevoegde waarde

OpenFrame/LCM-module leveren

Ondersteuning van aangepaste UI firmware ontwikkeling

Optioneel oplossingsmiddel voor het verbeteren van de leesbaarheid van zonlicht

Het bieden van EMC/ESD-beschermingsoplossingen

Deze displaymodule heeft de RoHS- en CE-certificering doorstaan en wordt geleverd met een displaytestkit en ontwikkelingsdocumentatie.Het ondersteunt snelle integratie met mainstream-embedded platforms (STM32/ARM/Linux)De typische productiecyclus bedraagt 8-10 weken en er kan volgens de behoeften van de klant een gevarieerd prijsplan worden opgesteld.



Aanpassingsvoorstellen

  • Vereistenanalyse: verduidelijken van specifieke vereisten voor een laag stroomverbruik en kleurenprestaties (zoals het beoogde stroomverbruik, de kleurennauwkeurigheid, enz.).
  • Parameter aanpassing: Optimaliseer de achterlichthelderheid, kleurparameters en verfrissingsfrequentie door middel van driverchip en hardwareontwerp.
  • Testvalidatie: Gebruik professionele hulpmiddelen om het energieverbruik en de kleurprestaties te testen om naleving van de eisen te garanderen.
  • Batchproductie: Na voltooiing van het op maat gemaakte ontwerp wordt massaproductie en levering uitgevoerd.



ontwerptekening

3.1 inch 480*800 RGB interface ST7701S 54pin kleine tft lcd display module 0



3.1 inch 480*800 RGB interface ST7701S 54pin kleine tft lcd display module 1







producttekening



3.1 inch 480*800 RGB interface ST7701S 54pin kleine tft lcd display module 2



3.1 inch 480*800 RGB interface ST7701S 54pin kleine tft lcd display module 3
