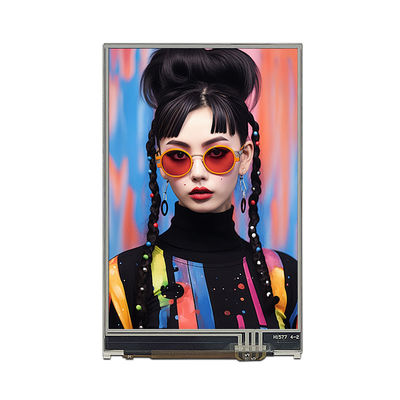

Custom 3,5 inch LCD resistief touchscreen display panel 320*480 RGB interface tft scherm module

TXW350087C0-RTP Industriële graad 3,5 inch Display Screen Technology Analysis and Application Guide

Modelnummer:TXW350087C0-RTP
Grootte:3.5 inch.
Aantal pixels:320*480
Zichtrichting: EWV
Display Interface:RGB 40 PIN
Afbeelding IC:ILI9488
Helderheid: 350 nits
Actief gebied:48.96*73.44 mm)
Grootte van de contour:53.76*84.18*3.4 ((mm)
Werktemperatuur: -20+70°
opslagtemperatuur: -30+80°
Aanraaktechnologie: RTP
Toepassingsgebied: rijrecorder, industriële seriële scherm, 3D-printer display, in auto display, detectie instrument, medisch display, enz.

Productoverzicht

TXW350087C0-RTP is een professionele 3,5 inch TFT LCD-displaymodule die is ontworpen voor ruwe omgevingen zoals industriële controle, automobielelektronica en medische apparatuur.Uitgerust met revolutionaire RTP-resistieve touchtechnologie, het verbetert de vermogen tegen interferentie en de levensduur aanzienlijk en behoudt tegelijkertijd een hoge precisie aanraakrespons.

Grondige analyse van kernparameters

1. Vertoon prestaties

Fysieke afmeting: 3,5 inch (diagonaal), geschikt voor de reguliere compacte ruimte van het apparaat

Resolutie: 320 × 480 pixels, met 16,7 miljoen kleuren

Effectieve weergave: 48,96 × 73,44 mm

Helderheid: 350 nits hoger dan de 25% helderheidsredundantie van conventionele industriële schermen

Beoordelingshoekbereik: EWV-breedbeoordelingstechnologie, 178° volledige bezoekhoek zonder kleurenweergave

Hardwarearchitectuurconfiguratie

Display driver: met behulp van ILITEK vlaggenschip ILI9488 chipset

Ondersteunt RGB 24 bit kleurdiepte

Ingebouwd in PWM-achterlichtbeheerscircuit

Interface-standaard: RGB 40PIN interface voor industriële doeleinden

Compatibel met STM32/ARM full range controllers

Ondersteunt 5V/3,3V dubbelspanningsinvoer

Aanpasbaarheid aan het milieu

Werktemperatuurbereik: -20 °C~+70 °C (voldoet aan de voertuigniveau IV-norm)

Bergingstemperatuurbereik: -30 °C~+80 °C (volgens militaire norm GJB150)

Technologische hoogtepunten doorbraak

1. Innovatie in de optische technologie Door de derde generatie VA-displaytechnologie te gebruiken, wordt de verticale indeling van vloeibare kristallenmoleculen gebruikt om:50001 native contrast ratio, 0,3 seconden snelle respons, elimineren van beweging ghosting fenomeen

2. Touch interface innovatie,RTP (Resistive Touch Panel) Precision Matrix: Hardheid van het oppervlak bereikt 7H niveau, krabstoestand, ondersteunt handschoenen dragen/nat handoperatie, lineariteitsfout <1,5%,levensduur> 5 miljoen klikken

3. Optimalisatie van de bouwtechniek

Implementatie van modulair ontwerp: 3,4 mm ultradunne dikte (inclusief aanraakschaal), IP65-beschermingsniveau voorframe, drievoudige EMI-beschermingsstructuur

Samenvatting van de selectievoordelen

• Dit product vormt industriële belemmeringen door middel van een vijfdimensionaal concurrentiemodel:
• Optische prestaties: 350nits+EWV-technologie zorgt voor zichtbaarheid buiten
• Betrouwbare architectuur: -30 °C koude start/70 °C continue werking
• Interactieve innovatie: RTP-technologie doorbreekt de beperkingen van traditionele weerstandsbeelden
• Compatibel ecosysteem: ondersteunt mainstream frameworks zoals Qt/Embedded Wizard
• Volledige cyclusondersteuning: éénstopdiensten van de ontwikkeling van bestuurders tot de FCC-certificering
