3.5 inch TFT 320*480 ILI9488 40pin IPS LCD Display Module met RGB-interface

TXW350141N0:3.5 "LCD-module TFT Productinleiding en gebruik

productoverzicht

TXW350141N0 is een 3,5 inch TFT LCD module geproduceerd door Shenzhen Tianxianwei Technology Co., Ltd.Het heeft een resolutie van 320RGB480 en heeft uitstekende weergave-effecten en een breed scala aan toepassingsgebiedenDit product integreert geavanceerde TFT-technologie en IPS-LCD-paneel, waardoor gebruikers een delicate en kleurrijke visuele ervaring hebben.

In de snelle ontwikkeling van industriële automatisering, medische elektronica, slimme huizen en andere gebieden,zeer betrouwbare en hoogwaardige display- en touchmodules zijn belangrijke onderdelen geworden voor het upgraden van apparatenDe TXW350141N0 standaard LCD-displaymodule, gelanceerd door Shenzhen Tianxianwei Technology Co., Ltd.wordt een ideale keuze voor industriële displayoplossingen vanwege de uitstekende displayprestaties, stabiele aanpassingsvermogen voor het milieu en geïntegreerde aanraakfunctie.

Modelnummer:TXW350141N0
Grootte:3.5 inch.
Aantal pixels:320*480
Zichtrichting: IPS
Display Interface:RGB 40 PIN
Afbeelding IC:ILI9488
Helderheid: 500 nits
Actief gebied:48.96*73.44 mm)
Grootte van de contour:54.48*84.71*2.2 mm
Werktemperatuur: -20+70°
opslagtemperatuur: -30+80°
Toepassingsgebied :Huishoudelijke apparaten, industriële seriële schermtoestellen, 3D-printers, auto-displays, testinstrumenten, medische displays

FUNCTIE van het product

1. Hoogresolutiescherm

320RGB480-resolutie: biedt een helder en fijn beeldweergave, geschikt voor verschillende hoge-precisie-weergavevereisten.

16.7M kleurenweergave: door middel van software selectie kunnen rijke kleuren niveaus worden bereikt om aan diverse visuele behoeften te voldoen.

2Een breed perspectief

IPS-LCD-paneel: biedt een volledige weergave van de weergave, waardoor consistent weergave-effecten worden bereikt bij elke hoek.

3. Achterlicht systeem

7 witte LED-achtergrondverlichting: uniforme helderheid tot 500 cd/m2 (typische waarde), geschikt voor verschillende verlichtingsomgevingen.

Langdurige achtergrondverlichting: de LED heeft een levensduur van maximaal 30000 uur (wanneer de helderheid daalt tot 50% van de oorspronkelijke helderheid), waardoor langdurige stabiliteit tijdens gebruik wordt gewaarborgd.

4. Rijke interfaces

RGB-interface: hogesnelheidsgegevensoverdracht, ondersteunt een hoog verfrissingspercentage.

Touchfunctie (optioneel): ondersteunt resistieve of capacitieve touch (afhankelijk van het specifieke model) om de gebruikerservaring te verbeteren.

5. Grote temperatuur werking

Werktemperatuurbereik:- Geschikt voor verschillende harde omgevingen van 20 °C tot 70 °C.

Bergingstemperatuurbereik:- 30 °C tot 80 °C om langdurige opslagstabiliteit te garanderen.

Gebruik

一Hardwareverbinding.

Interface docking: verbind de MIPI-interface van de TXW350141N0-module met de overeenkomstige interface van de hoofdcontroller.

Verbinding van de voeding: Voorziet in een stabiele voedingsspanning (VDDIO: 1,65-3,3 V, VDD: 2,5-3,3 V) voor de module en verbindt deze aan de achterlichtvoeding.

Aanraakfunctie (indien van toepassing): verbind de interface van de aanraak-IC om ervoor te zorgen dat de aanraakfunctie normaal is.

二Configuratie van de software

Installatie van de stuurprogramma's: installeer het overeenkomstige stuurprogramma volgens de bijgeleverde specificatie van de stuurprogramma-IC (ILI9488) en de gegevenshandleiding.

Displayparameterinstellingen: Displayparameters zoals resolutie en kleurmodus kunnen via software worden geconfigureerd.

Instellingen van aanraakparameters (indien van toepassing): instellen van de parameters van de aanraak-IC, zoals aanraakgevoeligheid, aanraakgebied, enz.

三Functioneel onderzoek

Displaytest: na aansluiting van de hardware- en softwareconfiguratie wordt een displaytest uitgevoerd om ervoor te zorgen dat het beeld normaal wordt weergegeven.

Aanraakonderzoek (indien van toepassing): Toets de aanraakfunctie om een gevoelige en nauwkeurige aanraakrespons te garanderen.

Onderzoek naar aanpassingsvermogen voor het milieu: Onderzoek in verschillende temperaturen en luchtvochtigheidsomgevingen om de stabiliteit en betrouwbaarheid van de module te waarborgen.

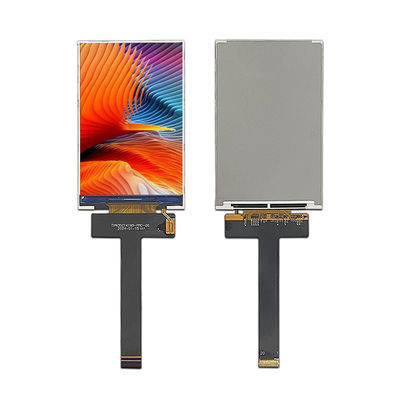

Productfoto

TXW350141N0 is niet alleen een high-performance display module, maar ook het "visuele en interactieve centrum" voor het upgraden van slimme apparaten.Het ontwerpconcept dat prestaties en betrouwbaarheid in evenwicht brengt, biedt een solide technische ondersteuning voor productinnovatie in industrieën zoals de gezondheidszorg en consumentenelektronicaAls u meer technische details wilt weten of om monsters wilt vragen, neem dan contact op met de klantenservice.
