Beschrijving van de industriële TFT-LCD-displaymodule van 0,96 inch
Als een opkomende displaytechnologie hebben gestreepte IPS-LCD-schermen geleidelijk de aandacht van gebruikers getrokken vanwege hun unieke voordelen en brede toepassingsscenario's.Het panoramische visuele effect is comfortabelerHet ontwerp maakt het scherm ergonomischer en gebruiksvriendelijker. Het gebruik van een IPS-LCD-scherm met hoge resolutie kan meer gedetailleerde en realistische visuele effecten opleveren.Het verbeteren van de visuele ervaring van de gebruikerHet voordeel van een IPS-LCD-scherm in balkvorm is dat het een laag energieverbruik heeft, wat betekent dat het tijdens de werking minder warmte opwekt en geen grote hitteafzuigers nodig heeft.Daardoor wordt energieverspilling en milieuvervuiling verminderd.
TXW096006S1 is een 0,96 inch TFT module met 80 * 160 resolutie IPS technologie.Aanpasbaar PCAP-touchscreen met meerdere punten en ondersteuning voor I2C-interfaceDe multi-touchfunctionaliteit en de uitstekende visuele prestaties maken het een ideale keuze voor veeleisende toepassingen.
Dit scherm combineert geavanceerde displaytechnologie, krachtige prestaties en multifunctionele compatibiliteit, waardoor het de beste oplossing is voor diverse automotive, industriële, medische,en slimme thuistoepassingen.
-Low Input Voltage: VDD: 2,8~3,3 V;
- Display Kleuren van TFT LCD: 16,7M kleuren
-CPU-interface: -SPI 4 BIT-interface
- Interne stroomcircuit.
| Algemene informatie | Specificatie | Eenheid |
| Afbeeldingsruimte ((AA)) |
10.8(H) * 21.7(V) -(0.96 inch.) |
mm |
| Bestuurderselement | a-Si TFT actieve matrix | - |
| Kleuren weergeven | 16.7M | Kleuren |
| Aantal pixels |
80*3RGB ((H) X160 ((V) |
puntjes |
| Pixel-arrangement | RGB verticale strook | - |
| Pixel pitch |
0.135*0.1356 |
mm |
| Zienhoek | Alle | uur. |
| Rijden IC |
ST7735 |
- |
| Kleurenpixelopstelling | RGB verticale strook | - |
| Afbeeldingsmodus | Transmisief/ Normaal zwart | - |
| Werktemperatuur |
-20+70 |
°C |
| Bergingstemperatuur |
-30+80 |
°C |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichting met 1 witte LED. De kenmerken van het achtergrondverlichtingssysteem worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 2.8 | - Dat is... | 3.2 | V | - Dat is... |
| Voorstroom | Ik...F | - Dat is... | 20 | - Dat is... | mA | - Dat is... |
| Luminance ((met LCD) | Lv | - Dat is... | 600 | - Dat is... | cd/m2 | - Dat is... |
| LED-levensduur | N/A | - Dat is... | 30,000 | - Dat is... | Hrs. | Noot 1 |
Diagram van industriële kwaliteit 0,96 inch strip TFT LCD display module
Kenmerken van de achtergrondverlichtingseenheid
| 1 | NC | Geen verbinding. |
| 2 | NC | Geen verbinding. |
| 3 | SDA | Invoer/uitvoer signaal pin |
| 4 | SCL | Synchrone kloksignaalpen |
| 5 | RS | Vertoon van gegevens/opdrachtkeuze-pin |
| 6 | Reset | Reset signaalinvoerterminal. |
| 7 | CS |
Chip selecteer signaalinput pin |
| 8 | GND | Goud |
| 9 | NC | Geen verbinding. |
| 10 | VDD | PINPOWER SUPPLY ((2.8-3.3V) |
| 11 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. |
| 12 | LEDA | stroomvoorziening voor de achterlichtanode-invoerterminal. |
| 13 | GND | Goud |
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +70°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -20°C / 96H | |
| 3 | High Tempe. | +60°C / 96H | |
| 4 | - Langdurige werking. | -10°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -10°C ((30min) ~60°C (30min),10 cycli |

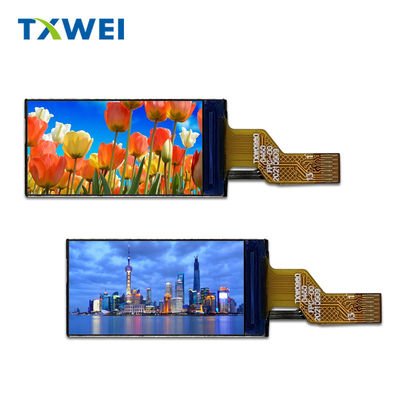

Industriële kwaliteit 0,96-inch strip TFT LCD-display module productfoto
Voordelen van Tianxianwei Display Screen: Bar Screen, hoge helderheid, hoge kwaliteit, meer dan 10 jaar aanbod
