10.23-inch LVDS TFT LCD Product Inleiding
TXW103001S0 is een full-color TFT-LCD-scherm met een diagonale grootte van 10,25 inch en een resolutie van 1920 × 720.Het maakt het zeer handig voor gebruikers om te programmeren en te gebruikenDe module van het TXW103001S0 model is 258,8 × 111,1 × 7,55 mm en de actieve oppervlakte is 243,648 × 91,368 mm.
Dit TFT-LCD-scherm wordt veel gebruikt in industrieën zoals dashboard, auto-navigatie, 3D-printers, enz. Dit 10,25-inch TFT-scherm heeft een LVDS-interface (seriële randinterface),Het is een hogesnelheids-, full duplex, synchrone communicatiebus die slechts vier lijnen op de chippins inneemt, waardoor ruimte wordt bespaard voor chippins en PCB-opstelling.
De regelaar is geïntegreerd in de module en heeft een achterlichtspanningsbereik van 27,9 tot 29,7 V. Hij kan werken in een temperatuurbereik van -30 °C tot +85 °C,met een opslagtemperatuur van -40 °C tot +95 °CDe FPC van TXW103001S0 kan worden aangepast aan de behoeften van de gebruiker en kan worden uitgerust met een nieuw ontworpen resistief touchscreen (RTP) of capacitief touchscreen.
| Algemene informatie | Specificatie | Eenheid |
| Afbeeldingsruimte ((AA)) |
243.648 maal 91.368 |
mm |
| Bestuurderselement | a-Si TFT actieve matrix | - |
| Kleuren weergeven | 16.7M | Kleuren |
| Aantal pixels |
1920*720 |
puntjes |
| Pixel-arrangement | RGB verticale strook | - |
| Pixel pitch |
0.13269*0.13269 |
mm |
| Zienhoek | Alle | uur. |
|
Lcm pin n tellen |
40 pin |
pin |
| Kleurenpixelopstelling | RGB verticale strook | - |
| Afbeeldingsmodus | Transmisief/ Normaal zwart | - |
| Werktemperatuur |
-30+85 |
°C |
| Bergingstemperatuur |
-40+90 |
°C |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met 27 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 25.2 | - Dat is... | 28.8 | V | - |
| Voorstroom | Ik...F | - Dat is... | 180 | - Dat is... | mA | - |
| Luminance ((met LCD) | Lv | - Dat is... | 800 | - Dat is... | cd/m2 | - |
| LED-levensduur | N/A | - Dat is... | 30,000 | - Dat is... | Hrs. | Noot 1 |
TFT D.C.Ckenmerken
| Kenmerken | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie |
| TFT OperationFrame-tarief | Hz | - Dat is... | 60 | - Dat is... | Hz | |
| Voerspanning voor ((DC/DC)) | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFT-poort ON-spanning | VGH | 16 | 18 | 21 | V | Toelichting 2 |
| TFT-poort OFF-spanning | VGL | - 11 | - 10 | -6 | V | Toelichting 2 |
| TFT-gemeenschappelijke spanning | Vcom | 0 | 3.8 | 4.0 | V | Noot 1 |
| AVDD | Avdd | 9.0 | 12 | 12.5 | V | Noot 3 |
Diagram van de industriële 10,25-inch TFT-LCD-displaymodule
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +70°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +70°C / 96H | |
| 4 | - Langdurige werking. | -30°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 60°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~70°C (30min),10 cycli |

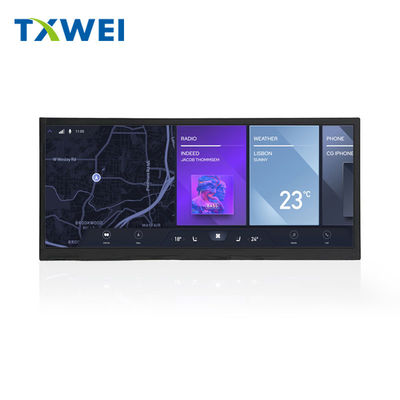

Productfoto van de industriële 10,25-inch BAR TFT LCD-displaymodule
De volgorde van de stroomtoevoer is gerelateerd aan de reactiesnelheid van het systeem.
Het scherm stopt gewoonlijk wanneer het mobiele apparaat in de standby- of laagspanningsmodus komt en het paneel op dat moment geen stroom levert.dus de power-on volgorde bij het verlaten van de standby-modus is heel belangrijkDe eDP regelt duidelijk de opstartreeks om de reactietijd van het systeem na het verlaten van de standby-modus te minimaliseren.De eDP-specificatie bepaalt ook de toegestane tijd voor elke stap., en sommige merken definiëren zelfs een kortere tijd dan de specificatie om de respons van het product te verbeteren (bijv.het scherm kan onmiddellijk worden weergegeven).
