| MOQ: | 1 stuks |
| Prijs: | negotiations |
| Standaardverpakking: | Verpakking in doos |
| Leveringstermijn: | 5-8day |
| Betalingswijze: | L/C, T/T |
| Toeleveringskapaciteit: | 100000 stuks |

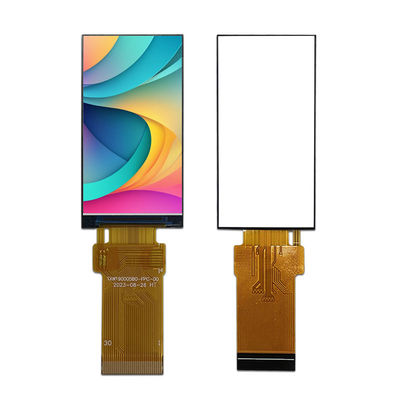

1TFT-scherm van 0,9 inch 170*320 pixel
Product snelle details:
1. LCD Grootte: 1,9 ′′ TFT
2Resolutie:170*320
3Zienhoek: 12 uur.
4- Omvang van de lijn:25.8 maal 49.72 maal 1.43mm
5.Actief gebied:22.7 ((H) * 42.72 ((V)
6Interface type:MCU 8 BIT
7. Aanraakpaneel: zonder aanraakpaneel ((aanpasbaar)
8Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
| Product: | 1.9 inch TFT | Touchscreen: | Zonder TP (aanpasbaar) |
| Resolutie: |
170*320 |
Zichtrichting: | 12 uur. |
| Interface: | mcu | Pinnummer: | 30 pin's |
| Verbinding: | Verstopping (aanpasbaar) | Oppervlakteverlichting: | 350 Cd/m2 |
| Werktemperatuur: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Klantenservice
1.Voordat we een officieel contract met onze klant ondertekenen, zullen wij helpen bij het analyseren en bieden van een professionele oplossing op basis van de klant project informatie en komen met een optimale oplossing.
2Uw vraag met betrekking tot onze producten of prijs zal binnen 24 uur worden beantwoord.
3Blijf onze klanten informeren over het productieproces en help bij het regelen van kwaliteitscontroles in de fabriek indien nodig.
4. Een jaar garantie voor ons LCD-scherm na levering. Alle gebreken kunnen binnen de garantieperiode worden geretourneerd en vervangen.
5De koper kan een technicus naar onze fabriek sturen voor gratis training voor levering.
6We richten ons op het creëren van waarde voor onze klanten. Voor essentiële technische of commerciële ondersteuning zullen we een gesprek, een online technische service of lokale hulp ter plaatse organiseren.enz. om aan de verschillende behoeften van de klant te voldoen.
1.9 inch TFT LCD Display Tekening
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met 4 witte LED's. De kenmerken van de achtergrondverlichting worden weergegeven in de onderstaande tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 2.8 | - Dat is... | 3.3 | V | - Dat is... |
| Voorstroom | Ik...F | - Dat is... | 80 | - Dat is... | mA | - Dat is... |
| Luminance ((met LCD) | Lv | - Dat is... | 500 | - Dat is... | cd/m2 | - Dat is... |
| LED-levensduur | N/A | - Dat is... | 30,000 | - Dat is... | Hrs. | Noot 1 |
Beschrijving van de functie van de module
| Pin nr. | Symbool | LCMBeschrijving |
| 1 | GND | Op de grond. |
| 2 | VCC | Stroomvoorziening voor LCD. ((2.6-3.3V) |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | Reset | Reset Signal input pin. |
| 6 | CS | Chip selectie signaal. |
| 7 | DC ((SPI_SCL) | Register selectie signaal. |
| 8 | WR(SPI_RS) | Schrijf strobe signaal. |
| 9 | RD | Strobe-signaal. |
| 10 | SDA | Serial data input/output pin. |
| 11 tot 18 | DB0-DB7 | MCU parallelle interface databus. |
| 19 | TE | Frame kop puls voor scheurend effect. |
| 20 | LEDA | Stroomvoorziening voor anode-invoer van LED-achterlicht. |
| 21 | LEDK1 | Stroomvoorziening voor kathodeneingang van LED-achterlicht. |
| 22 | LEDK2 | Stroomvoorziening voor kathodeneingang van LED-achterlicht. |
| 23 | LEDK3 | Stroomvoorziening voor kathodeneingang van LED-achterlicht. |
| 24 | LEDK4 | Stroomvoorziening voor kathodeneingang van LED-achterlicht. |
| 25 | GND | Op de grond. |
| 26 | TP_RST | CTP_Reset Signal input pin. |
| 27 | TP_SCL | CTP_Clock Signal |
| 28 | TP_SDA | CTP_Data Single |
| 29 | TP_INT | CTP_STOP Signal |
| 30 | GND | Op de grond. |
REliabiliteitstestpunt
| - Nee, dat is niet waar. | Testpunt | Testconditie | Notities |
| 1 | Hoogtemperatuuropslag | +70°C / 96H |
1Functioneel onderzoek is in orde. Ontbrekende segmenten, korte, onduidelijke segmenten, niet-weergave, abnormaal weergave en vloeibare kristallekken zijn niet toegestaan. 2Geen laag. Temperatuurbelletjes, einde zegel los en vallen, raam regenboog.
|
| 2 | Laagtemperatuuropslag | -30°C / 96H | |
| 3 | High Tempe. | +60°C / 96H | |
| 4 | - Langdurige werking. | -20°C / 96H | |
| 5 | Hoge temperatuur/vochtigheidsopslag | 50°C x 90%RH /96H | |
| 6 | Warmte- en koude-schok | Statische toestand, -20°C ((30min) ~60°C (30min),10 cycli |
1.9 inch LCD-toetsmodule
Waarom ons kiezen?
1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die aangepaste displays vereisen?TXWEI kan voldoen aan uw aangepaste LCD-eisen.
2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?TXWEIkan een aangepaste en standaard touchscreen leveren, met inbegrip van resistieve en capacitieve multi-touch oplossingen, waaronder ook lucht- en optische binding.
3- Verbintenis tot kwaliteitsbetrouwbaarheid
TXWEI is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels in de wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..
