| MOQ: | 1 stuks |
| Prijs: | negotiations |
| Standaardverpakking: | Verpakking in doos |
| Leveringstermijn: | 5-8day |
| Betalingswijze: | L/C, T/T |
| Toeleveringskapaciteit: | 100000 stuks |
2.86" TFT 376x960, TFT LCD 2,86 inch Beschrijving
De TXW286003B0 TFT LCD-module is een verticaal modus QVGA 376 × 960 full-color display met een diagonale grootte van 2,86 inch.De dekselplaat/kabel/touch kan worden aangepastDe module van het model TXW286003B0 is 31,2 * 76,6 * 2,05 mm, met een effectief oppervlak van 26,51 * 67,68 mm.
TXW286003B0 integreert een ST7701SN of een gelijkwaardige bestuurder IC-controller op de module, met een logisch voedingsspanningsbereik van 5,6 V tot 6,4 V. De typische waarde is 5,6 V.De oppervlakte helderheid is 600 cd/m2 (Nits)De werktemperatuur van dit model is -20 tot 70 graden Celsius en de opslagtemperatuur is -30 tot 80 graden Celsius.
Dit model is veel gebruikt in producten zoals leespennen, slimme muziekinstrumenten, waterzuiveringsapparaten, koffiemachines, ovens, luidsprekers, handheld-apparaten, enz.
Product snelle details:
1. LCD Grootte: 2,86 ̊ TFT
2Resolutie:376*960
3Zienhoek: 12 uur.
4- Omvang van de lijn:31.2*76.6*2.05mm
5.Actief gebied:26.51 maal 67.68
6Interface type:MIPI 2 LANE
7. Aanraakpaneel: zonder aanraakpaneel ((aanpasbaar)
8Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
| Product: | 2.86 inch TFT | Touchscreen: | Zonder TP (aanpasbaar) |
| Resolutie: |
376*960 |
Zichtrichting: | 12 uur. |
| Interface: |
MIPI 2 LANE |
Pinnummer: | 40 pin's |
| Verbinding: | Verstopping (aanpasbaar) | Oppervlakteverlichting: | 600 Cd/m2 |
| Werktemperatuur: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Voordelen van het product
1.IPS volledige kijkhoek ((80/80/80/80). Erg goede kijkhoek. Perfect voor verschillende soorten toepassingen, ongeacht het opzetten, of op de tafel, of gebruikt handheld, enz.
2Uitstekende weergave van achtergrondkleur, lichtsterkte, kijkhoek en intensiteit, enz.
3.Hoog kwaliteitsniveau voor industriële en medische toepassingen.
4.Flexibel te hebben met of zonder resistief touchscreen. We kunnen ook voor klanten gepersonaliseerde CTP ((capacitive touch panel) ontwerpen. FPC is ook aanpasbaar.
5.prijsconcurrerende oplossing met een goede kwaliteit onder dezelfde soorten in de LCD-industrie.
6Makkelijk te installeren en onderhouden.
2.86 inch TFT LCD Display Tekening
AbsoluteMmaximaalRating
| Kenmerken | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| LCM-operatietemperatuur | TOPR | - 20 | + 70 | °C |
| LCM-opslagtemperatuur | TSTG | -30 | + 80 | °C |
| Vochtigheid | RH | - | 90 | % |
TFT D.C.Ckenmerken
| Kenmerken | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Voerspanning voor I/O | VDDIO | 1.65 | 3.3 | 3.3 | V |
| Voerspanning voor ((DC/DC)) | VDD | 2.6 | 3.3 | 3.3 | V |
| Huidig verbruik | Ik...DD | - Dat is... | - Dat is... | 50 | mA |
| Ik...DD-SLEEP | - Dat is... | - Dat is... | 150 | uA |
Kenmerken van de achtergrondverlichtingseenheid
Het achtergrondverlichtingssysteem is een randverlichtingstype met 4 witte LED's.
worden weergegeven in de volgende tabellen.
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notities |
| Voorspanning | VF | 11.2 | 13.2 | V | - | |
| Voorstroom | Ik...F | - Dat is... | 40 | - | mA | - |
| Luminance ((met LCD) | Lv | 600 | cd/m2 | - | ||
| LED-levensduur | N/A | - Ik heb het niet. | 30,000 | - Dat is... | Hrs. | Noot 1 |
Beschrijving van de functie van de module
| Pin nr. | Symbool | LCMFunctioneel | Notities |
| 1 | GND | Power Ground | |
| 2 | MIPI_0P | Positieve polariteit van laagspanningsdifferentiële gegevens 3 signa | |
| 3 | MIPI_0N | Negatieve polariteit van laagspanningsdifferentiële gegevens 3 signaal | |
|
4 |
GND | Power Ground | |
| 5 | MIPI_1P | Positieve polariteit van laagspanningsdifferentiële gegevens 3 signa | |
| 6 | MIPI_1N | Negatieve polariteit van laagspanningsdifferentiële gegevens 3 signaal | |
| 7 | GND | Power Ground | |
| 8 | CLKP | Positieve polariteit van het laagspanningsdifferentiële kloksignaal | |
| 9 | CLKN | Negatieve polariteit van het laagspanningsdifferentiële kloksignaal | |
| 10 | GND | Power Ground | |
| 11 | MIPI_2P(NC) | NC | |
| 12 | MIPI_2N(NC) | NC | |
| 13 | GND | Power Ground | |
| 14 | MIPI_3P(NC) | NC | |
| 15 | MIPI_3N(NC) | NC | |
| 16 tot 17 | GND | Power Ground | |
| 18~19 | IOVCC3.3V | POwer aanbodInvoer/uitvoer:1.65V ~ 3.3V | |
| 20 tot 21 | ID0~ID1 | Selecteer de MCU-interface-modus | |
| 22 tot 23 | NC | NC | |
| 24 | Reset | Reset signaalinvoerterminal. | |
| 25 tot 26 | NC | NC | |
| 27 | GND | Power Ground | |
| 28 tot 29 | LEDK | stroomvoorziening voor de ingangsterminal van de achterlichtkathode. | |
| 30 | GND | Power Ground | |
| 31 | NC | NC | |
|
32 tot 33 |
GND | Power Ground | |
| 34 | NC | NC | |
| 35 tot 36 | LEDA | stroomvoorziening voor de achterlichtanode-invoerterminal. | |
| 37 | GND | Power Ground | |
| 38 tot 39 | VCC 3,3 V | Stroomvoorziening voor LCD. | |
| 40 | NC | NC |
Optische kenmerken

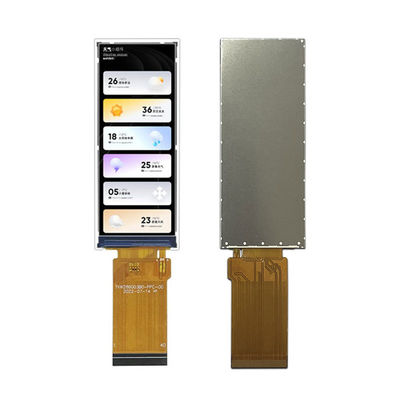

2.86 inch touch LCD module Echte productfoto
Klantenservice
1.Voordat we een officieel contract met onze klant ondertekenen, zullen wij helpen bij het analyseren en bieden van een professionele oplossing op basis van de klant project informatie en komen met een optimale oplossing.
2Uw vraag met betrekking tot onze producten of prijs zal binnen 24 uur worden beantwoord.
3Blijf onze klanten informeren over het productieproces en help bij het regelen van kwaliteitscontroles in de fabriek indien nodig.
4. Een jaar garantie voor ons LCD-scherm na levering. Alle gebreken kunnen binnen de garantieperiode worden geretourneerd en vervangen.
5De koper kan een technicus naar onze fabriek sturen voor gratis training voor levering.
6We richten ons op het creëren van waarde voor onze klanten. Voor essentiële technische of commerciële ondersteuning zullen we een gesprek, een online technische service of lokale hulp ter plaatse organiseren.enz. om aan de verschillende behoeften van de klant te voldoen.
