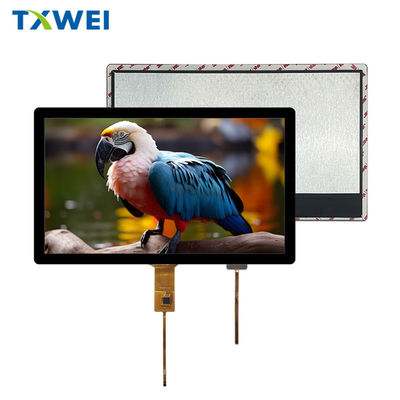

Shenzhen Tianxianwei Technology Co., Ltd. TXW133008B0-CTP LCD-schermmodule:
Perfecte integratie van hoge prestaties en hoge betrouwbaarheid,De TXW133008B0-CTP LCD-module van Shenzhen Tianxianwei Technology Co., Ltd., een 13,3-inch TFT LCD+CTP-module, is een ideale keuze geworden voor veel industriële, commerciële en medische toepassingen vanwege zijn hoge resolutie, loodvrije proces, capacitieve touchscreen en breed temperatuurbereik.Deze module maakt gebruik van loodvrije technologie, voldoet aan de milieu-eisen en is geschikt voor groene elektronische producten. De schermresolutie is 1920 × RGB × 1080 pixels, wat een heldere en gedetailleerde beeldkwaliteit biedt, die complexe graphics of high-definition video's perfect kan weergeven. Het capacitieve touchscreen maakt gebruik van een G+G-structuur en is uitgerust met een GT9271 driver-IC om een gevoelige en nauwkeurige aanraakrespons te garanderen, waardoor gebruikers een soepele interactieve ervaring krijgen.
Het werktemperatuurbereik is 0 ℃ tot +50 ℃, en het opslagtemperatuurbereik is -20 ℃ tot +60 ℃, wat zich kan aanpassen aan verschillende omgevingsomstandigheden en een langdurige stabiele werking garandeert. Met behulp van een witte LED-achtergrondlichtbron met een helderheid tot 280 cd/m ², een contrastverhouding tot 1000:1 en een reactietijd van 25 ms, biedt het uitstekende weergave-effecten en kan het helderheid behouden zonder ghosting, zelfs in dynamische beelden.
Qua interfaces maakt de module gebruik van een 2-baans EDP-interface om snelle en stabiele gegevensoverdracht te garanderen, waardoor de overdracht en weergave van hoogwaardige beeldsignalen wordt gerealiseerd. De I/O-voedingsspanning varieert van 2,5 V tot 3,3 V, met een typische hoofdvoedingsspanning van 2,8 V. Het stroomverbruik en het vermogensverlies hebben duidelijke parameters in verschillende modi, wat een basis vormt voor het ontwerp van de voeding.
De externe afmetingen van de module zijn 305,20 mm (B) × 178,10 mm (H) × 2,60 mm (D), met een gewicht van slechts 730 g, waardoor deze gemakkelijk te integreren en te installeren is en geschikt is voor toepassingen met beperkte ruimte. De afmetingen van het capacitieve touchscreen zijn 319,74 mm (B) × 191,22 mm (H) × 5,50 mm (D), wat een goede compactheid behoudt met behoud van volledige functionaliteit. De module is uitgerust met 30 pinnen, die weergavecontrolesignalen, voedingssignalen, aardingssignalen, enz. omvatten. De functie van elke pin wordt duidelijk vermeld om de betrouwbaarheid en compatibiliteit van de verbinding te garanderen.
Het interne circuitontwerp is zorgvuldig geoptimaliseerd, met gedetailleerde beschrijvingen van het uitgangscircuit van het HPD-signaal, evenals de ingangscircuits van BLUEUNABLE en BLUEPUNGEDIM, waardoor ontwikkelaars rijke ontwerpdetails krijgen en een dieper begrip van het interne werkingsprincipe van de module wordt vergemakkelijkt.
Deze module heeft een uitstekende betrouwbaarheid getoond en is geslaagd voor meerdere tests, zoals opslag bij hoge temperatuur, opslag bij lage temperatuur, werking bij hoge temperatuur, werking bij lage temperatuur en opslag bij hoge temperatuur en hoge luchtvochtigheid, wat de uitstekende aanpasbaarheid aan het milieu en de stabiliteit bewijst, waardoor een langdurige stabiele werking in verschillende complexe omgevingen wordt gegarandeerd. Deze testprojecten omvatten verschillende extreme omgevingsomstandigheden, waarbij de prestaties en kwaliteit van modules uitgebreid worden beoordeeld en klanten betrouwbare producten worden geboden.
Kortom, de TXW133008B0-CTP LCD-schermmodule is een concurrerend product op de markt geworden met zijn hoge prestaties, hoge betrouwbaarheid en rijke functies, en voldoet aan de strenge eisen van moderne elektronische apparaten voor weergavemodules.
LCM PINBeschrijving:
Pin Nr. |
Symbool |
Functie |
Opmerking |
1 |
CABC AAN |
CABC AAN |
|
2 |
H_GND |
High Speed Ground |
[Opmerking 4-1-2] |
3 |
Lane1_N |
Complementair signaal Link Lane 1 |
|
4 |
Lane1_P |
True signaal Link Lane 1 |
|
5 |
H_GND |
High Speed Ground |
[Opmerking 4-1-2] |
6 |
Lane0_N |
Complementair signaal Link Lane 0 |
|
7 |
Lane0_P |
True signaal Link Lane 0 |
|
8 |
H_GND |
High Speed Ground |
[Opmerking 4-1-2] |
9 |
AUX_CH_P |
True signaal Auxiliary Channel |
|
10 |
AUX_CH_N |
Complementair signaal Auxiliary Channel |
|
11 |
H_GND |
High Speed Ground |
[Opmerking 4-1-2] |
12 |
VDD |
LCD-logica en drivervoeding (3,3 V) |
|
13 |
VDD |
LCD-logica en drivervoeding (3,3 V) |
|
14 |
LCD_TEST |
Paneel zelftest inschakelen |
|
15 |
LCD_GND |
LCD-logica en driveraarde |
|
16 |
LCD_GND |
LCD-logica en driveraarde |
|
17 |
HPD |
HPD-signaalpin |
[Opmerking 4-1-3] |
18 |
BL_GND |
Achtergrondlichtaarde |
|
19 |
BL_GND |
Achtergrondlichtaarde |
|
20 |
BL_GND |
Achtergrondlichtaarde |
|
21 |
BL_GND |
Achtergrondlichtaarde |
|
22 |
BL_ENABLE |
Achtergrondlicht aan/uit |
[Opmerking 4-1-4] |
23 |
BL_PWM_DIM |
Systeem PWM |
[Opmerking 4-1-5] |
24 |
MSCL |
Seriële kloksignaalpin. |
|
25 |
MSDA |
Seriële data-invoer/uitvoerpin. |
|
26 |
VBL |
Achtergrondlichtvoeding |
|
27 |
VBL |
Achtergrondlichtvoeding |
|
28 |
VBL |
Achtergrondlichtvoeding |
|
29 |
VBL |
Achtergrondlichtvoeding |
|
30 |
NC |
Gereserveerd voor gebruik door de LCD-fabrikant |
[Opmerking 4-1-1] |
Deze 13,3-inch TXW133008B0-CTP LCD-schermmodule is een weergave-artefact op maat gemaakt voor verschillende industrieën. Hier zijn de toepassingsvoordelen in verschillende industrieën:
medische apparatuur
Toepassingsvoorbeeld: Op een medische monitor kan de hoge resolutie nauwkeurig belangrijke vitale gegevens weergeven, zoals elektrocardiogram en zuurstofverzadiging van patiënten, zodat medisch personeel informatie nauwkeurig kan lezen en tijdig diagnoses kan stellen.
Voordelen: Nauwkeurige kleurweergave, in staat om medische beelden duidelijk weer te geven, wat artsen helpt bij de diagnose; Sterke anti-interferentiecapaciteit zorgt voor een stabiele werking in complexe medische omgevingen.
Industriële controle
Toepassingsvoorbeeld: In industriële automatiseringsproductielijnen wordt het gebruikt om schermweergaven van het bedieningspaneel te besturen, die de realtime werkstatus, parameterinstellingen, enz. van de productielijn kunnen weergeven.
Voordelen: Hoge helderheid en contrast, waardoor een duidelijke zichtbaarheid wordt gegarandeerd, zelfs in omgevingen met fel licht in fabriekswerkplaatsen; Breed temperatuurbereik, aanpasbaar aan temperatuurveranderingen in industriële omgevingen; Hoge betrouwbaarheid, waardoor de uitvaltijd van apparatuur wordt verminderd.
commerciële weergave
Toepassingsvoorbeeld: In digitale bewegwijzering of interactieve schermen in winkelcentra, trek de aandacht van klanten met high-definition en helder gekleurde weergave-effecten, toon productinformatie of promotie-activiteiten.
Voordelen: Hoge resolutie en levendige kleuren, die de aandacht van klanten trekken en de effectiviteit van reclame vergroten; Touchscreen-functie biedt een interactieve ervaring en verbetert de betrokkenheid van de gebruiker.
monitorsysteem
Toepassingsvoorbeeld: In het bewakingscentrum wordt het gebruikt om de beelden van bewakingscamera's weer te geven. De hoge resolutie en het hoge contrast helpen om details binnen het bewakingsgebied duidelijk te identificeren.
Voordelen: Hoge resolutie en contrast, die helpen om details in bewakingsbeelden duidelijk te identificeren; Hoge helderheid zorgt voor een duidelijke zichtbaarheid, zelfs in heldere omgevingen in het bewakingscentrum.
Onderwijsapparatuur
Toepassingsvoorbeeld: Bied duidelijke weergave van lesinhoud voor leraren en studenten op elektronische whiteboards of alles-in-één machines voor lesgeven, zoals cursusmateriaal, video's, enz.
Voordelen: Groot schermformaat, geschikt voor de klasomgeving, waardoor studenten op de achterste rij de lesinhoud duidelijk kunnen zien; Touchscreen-functie, handig voor interactie en bediening tussen leraar en student.
![]() |
