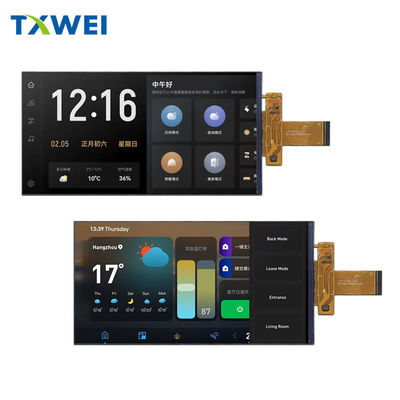

7-inch TFT-LCD-scherm MIPI-high-definition-scherm 720*1440-LCD-scherm IPS-kleurenscherm voor slimme thuispanelen

TXW700185B0 Sleutelparameteroverzicht

De diagonaal van het scherm is 6,9 inch en de totale vorm van de module is 80,21 mm breed, 162,34 mm hoog en 2,22 mm dik.

De effectieve weergave is 78,02 mm × 156,04 mm, wat overeenkomt met 720 horizontale en 1440 verticale pixels.

Elke horizontale pixel is verder verdeeld in drie subpixels: rood, groen en blauw.

De pixelverdeling is 0.10836 mm × 0.10836 mm, en de pixelrangschikking is een klassieke

RGB verticale strook.

De LCD-modus is normaal gesproken zwart transmissie type, aangedreven door TFT actieve matrix; Op, naar beneden, links en rechts richtingen kunnen allemaal

De bestuurder-IC is niet geschikt voor het gebruik in een andere machine dan een andere machine.

adopteert Sitronix GC9703C, met een 4-lijn MIPI DSI-interface, en ondersteunt tot 16,7 M kleur software kleur selectie.

Het achtergrondverlichtingsgedeelte gebruikt 16 witte LED-lampen met randlichtstructuur; een enkele LED heeft een voorste spanning van 22,4 V tot 26,4 V

bij een stroom van 40 mA, met een typische totale helderheid van 300 cd/m2 en een minimale gegarandeerde helderheid van 250 cd/m2.

De helderheidsuniformiteit bedraagt ≥ 75% en de LED heeft een levensduur van 30000 uur (einde bij 20 mA en helderheidsvermindering van 50%).

De stroomvoorziening is verdeeld in twee kanalen: VCI levert analoge en DC-DC, met een spanningsbereik van 2,8 V tot 3,3 V, meestal

3.3 V; IOVCC levert digitaal I/O, met zowel 1,8 V als 3,3 V beschikbaar, meestal 3,3 V. De module werkt bij temperaturen

van -20 °C tot +70 °C, met een opslagtemperatuur van -30 °C tot +80 °C en een maximale relatieve luchtvochtigheid van 90% RH.

De reset pin low level is effectief, met een minimale pulsbreedte van 10 μs. Nadat de RESET is losgelaten, duurt het 15 ms om het commando te verzenden.

Als de sleep-out-opdracht is ingesteld vanaf de sleep-out-modus, kan deze niet binnen 120 ms worden verzonden.

De totale lengte van FPC is 44,57 mm, het gebied van de gouden vinger is 14,5 mm, de afstand

tussen 30 pinnen is 0,5 mm, de uiteindelijke stalen versterking dikte is 0,1 mm, en de buigradius kan herhaaldelijk gebogen 10 keer

zonder breuk binnen 2 mm.

Het gewicht van de gehele machine moet worden gemeten en aangekondigd.

Het venster moet 0,3 mm tot 0,5 mm groter zijn dan de effectieve oppervlakte van de module om een voldoende pasmarge te garanderen.

met RoHS-voorschriften voor loodvrij gebruik.

TXW700185B0, met zijn 6,9 inch smalle bezel, volledige kijkhoek, hoge helderheid, breed temperatuurbereik en MIPI high-speed interface,

is uitgebreid ontworpen en ingevoerd in de volgende scenario's:

In de intelligente cockpit van de auto: centraal bedienings-informatie-scherm, passagiersvermaak-scherm, achterste kopsteun, 360°

De terminal van de omringende weergave.
- Tweewiel/driewiel: hoogwaardig instrumentenpaneel voor elektrische motorfietsen, centrale bediening van nieuwe energiescooters, gedeelde

het navigatiescherm van een elektrische fiets.
Industrieel handheld: PDA-gegevensverzamelaar, barcode scanner, infrarood thermische beeldvormer, industriële explosiebestendige tablet.
Medische elektronica: draagbare echografie, vitale functies, infusiepompen, tandheelkundige/oftalmische behandelingsapparatuur

schermvensters.
Test en meting: oscilloscoop, spectrumanalysator, logica-analysator, power quality monitoring console.
- commercieel gebruik in het buitenleven: interactief scherm voor expressbezorgkasten, zelfbedieningsmachines, landschapsgidsmachines,

intelligentvuilniskiosken.
- Elektronische apparatuur voor schepen: gemonteerde navigatie GMDSS, sonar visdetector, radar secundair display, yacht intelligent schakelpaneel.
¢ Slimme landbouw: centrale besturing van onbemande trekkers, precisiezaaier, grondstation van landbouwvliegtuigen zonder bemanning, kas

milieubewakingsinrichting.
¢ Veiligheidsnoodsituaties: politie- en wetshandhavingsapparatuur, brandwarmte-imaginghelmen, mijnpersoneelpositioneerterminals,

draagbare apparaten voor noodcommunicatie.
Militaire versterking: individuele tactische data terminal, geweer richten vuur controle display, slagveld medische nood tablet,

draagbare onbemande luchtvaartuigen grondcontroleinheid.
De TXW700185B0 heeft een breed temperatuurbereik, een lange levensduur, een hoge helderheid en een volledige kijkhoek.

Een oplossing voor ingenieurs om hun weergave-ervaring te verbeteren door duidelijke beelden te behouden, zelfs in ruwe omgevingen.
