8-inch scherm mipi verticaal scherm Incell ingebed touchscreen intelligent luidspreker industrieel tablet display panel

Producten

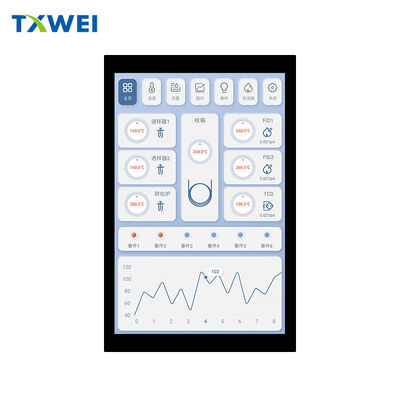

8-inch scherm mipi verticaal scherm Incell ingebed touchscreen intelligent luidspreker industrieel tablet display panel

MOQ:	1
Prijs:	Onderhandelbaar
Leveringstermijn:	7-16 dagen
Betalingswijze:	L/C, D/A, D/P, T/T
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen

Merknaam

TXWEI

Certificering

CE FCC ROHS

Modelnummer

TXW800041N0-HL

Aantal pixels:

800*1280

Kijkrichting:

Display interface:

Helderheid:

800 neten

Actief gebied:

107.64 maal 172.22

Omtrekgrootte:

121,8*194*3,9mm

Bedrijfstemperatuur:

-20+70 ℃

Opslagtemperatuur:

-30+80°C

Aantal pinnen:

40PIN

Touch-technologie:

Incel

Aanraakinterface:

Markeren:

8 inch LCD touchscreen MIPI-interface

industriële LCD-touchscreen met volledig gelamineerd

TFT-LCD-scherm met een resolutie van 800x1280

Productbeschrijving

TXW800041N0-HL 8 inch IPS-displaymodule met geïntegreerde in-cell touch

1. Productoverzicht

DeTXW800041N0-HLis een geavanceerde 8-inch display module ontworpen voor veeleisende embedded toepassingen waar visuele helderheid, aanraaksnelheid en milieuroustheid samenkomen.800 × 1280Deze module levert heldere, hoge-definitie beelden die zijn geoptimaliseerd voor de inzet van de mens-machine-interface (HMI).In-Cell touchtechnologiede noodzaak van een afzonderlijke touch-sensorstapel wegneemt, wat resulteert in een gestroomlijnde optische stapel die de lichtdoorstraling verbetert, de parallax vermindert,en draagt bij aan een uitzonderlijk dunne vormfactor.

2. Toon prestaties en optische kenmerken

In de kern van de TXW800041N0-HL ligt eenIPS (In-Plane Switching)Vloeibare kristallen paneel, dat een consistente kleurweergave en brede kijkhoeken in alle richtingen garandeert.Deze technologie minimaliseert effectief kleurverschuiving en gammavervorming wanneer deze buiten de as wordt bekeken, een cruciaal voordeel voor scenario's met meerdere gebruikers of variabele montage.

Resolutie:800 (H) × 1280 (V) pixels
Helderheid:800 nits (typisch), waardoor de inhoud ook onder direct omgevingslicht of buitenomstandigheden leesbaar kan worden weergegeven
Zichtrichting:Volledige IPS-systeem
Displaycontroller:Onder leiding van deILI9882Uchipset, een bewezen driver-IC met stabiele signaalverwerking, lage elektromagnetische interferentie (EMI) en brede gastheercompatibiliteit

3. Touch Technology & Interface

De module bevatcapacitieve aanraking in de celDeze architecturale keuze levert meerdere technische voordelen op:verminderde totale stapeldikte, verbeterde accuraatheid van de aanraakcoördinaten, verbeterde weergave helderheid efficiëntie, en superieure duurzaamheid tegen oppervlakteverontreinigingen en vocht binnendringen.

Touch Interface:I2C (IIC) een gestandaardiseerd reeksprotocol met twee draden dat naadloze integratie met mainstream microcontrollers en applicatieprocessors garandeert
Aanraakprotocol:Industriestandaard multi-touch-ondersteuning met hoge rapportagepercentages geschikt voor gebarentachtige gebruikerservaringen

4Mechanische specificaties

De TXW800041N0-HL is verpakt in een compacte, mechanisch stijve contour die is ontworpen om een eenvoudige integratie in frontpaneelassemblages en bezelmontage te vergemakkelijken.

Actieve weergave:1070,64 mm (W) × 172,22 mm (H)
Module Outline Dimensies:121.8 mm (W) × 194 mm (H) × 3,9 mm (D)

De totale dikte van minder dan 4 mm onderstreept de geschiktheid van de module voor ruimtebeperkte industriële tablets, slimme luidsprekers,en toegangscontrolesterminals met spoelmontage waarbij het minimalisme van het industriële ontwerp voorop staat.

5. Milieubewustzijn en duurzaamheid

De TXW800041N0-HL is gebouwd om bestand te zijn tegen zware thermische omgevingen en behoudt de operationele integriteit in een breed temperatuurspectrum.Deze veerkracht maakt het even levensvatbaar voor klimaatgevoelige buitenkiosken, thermisch variabele fabrieksvloeren en continu draaiende binnenapparaten.

Operatietemperatuurbereik:-20°C tot +70°C
Temperatuurbereik voor opslag:-30°C tot +80°C

These specifications ensure that the display module retains stable electro-optical performance during cold-start conditions and sustained high-temperature operation without compromising liquid crystal response times or touch sensor calibration.

6Elektrische interface en systeemintegratie

Het beeldschermpad wordt door eenMIPI DSI 40-pinInterface, de de facto-standaard voor high-speed, low-power display connectiviteit in moderne embedded systemen.De MIPI-interface ondersteunt hoge refresh rates en diepe kleurdiepte, terwijl het aantal pinnen en de PCB-routingcomplexiteit worden verminderd in vergelijking met oude parallelle RGB-oplossingen.

Display Interface:MIPI DSI, 40-pin connector
Touch Interface:I2C (IIC)

Systeemarchitecten profiteren van een uniforme, laag-voetafdruk interconnect strategie die het beheer van de bill-of-materials (BOM) vereenvoudigt en de time-to-market versnelt voor geïntegreerde productontwerpen.

7. Doeltoepassingsscenario's

De TXW800041N0-HL is architectonisch veelzijdig en richt zich op een gevarieerd portfolio van verticale markten die betrouwbare visuele output vereisen in combinatie met intuïtieve touch-interactie:

Smart Speaker Displays:De compacte voetafdruk en portretoriëntatie passen natuurlijk bij spraakassistente apparaten die visuele feedback en aanraakgebaseerde besturingsoppervlakken vereisen.
Industriële tabletdisplays:Een ruime temperatuurtolerantie, een hoge helderheid en een duurzame In-Cell-constructie voldoen aan de vereisten van tabletten voor de werkvloer en de velddienst.
Beveiliging en toegangscontrole:Het slanke profiel maakt een elegante spoelmontage mogelijk in deurstations, intercoms en biometrische terminals; IPS-kijkhoeken voorzien gebruikers van verschillende hoogte en positie.
Educatieve tabletten:Hoge helderheid en nauwkeurige aanraakrespons ondersteunen apparaten voor uitgebreid gebruik in zowel het klaslokaal als het afstandsonderwijs

Documentencontrole
Model: TXW800041N0-HL
Revisie: v1.0
Voor technische validatie en integratieondersteuning raadpleegt u de volledige elektrische en mechanische tekeningen vóór de voltooiing van de PCB-opstelling.
